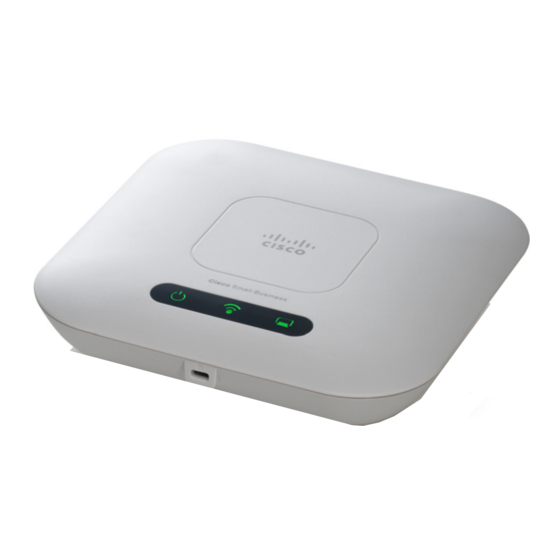

Page 1 GUIDE D'ADMINISTRATION Cisco Small Business Point d'accès WAP121 Wireless-N avec technologie PoE Point d'accès WAP321 Wireless-N à sélection de bande avec technologie PoE...
Page 2 Cisco et le logo Cisco sont des marques commerciales ou des marques commerciales déposées de Cisco Systems, Inc. et/ou de ses filiales aux États-Unis et dans d'autres pays. Pour consulter la liste des marques commerciales de Cisco, visitez le site : www.cisco.com/go/trademarks. Les autres marques commerciales mentionnées sont la propriété...
Page 3 Statistiques sur la radio État des alertes par e-mail Journal Chapitre 3 : Administration Paramètres système Comptes d'utilisateurs Ajout d'un utilisateur Modification d'un mot de passe utilisateur Paramètres de l'heure Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 4 Capture distante de paquets Téléchargement du fichier de capture de paquets Informations de support Chapitre 4 : Réseau local Paramètres de port Paramètres d'adresse VLAN et IPv4 Adresses IPv6 Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 5 Pont WDS WEP sur les liaisons WDS WPA/PSK sur les liaisons WDS Pont de groupe de travail Qualité de service Configuration de WPS Vue d'ensemble du protocole WPS Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 6 Paramètres globaux relatifs à la QoS de client ACL IPv4 et IPv6 ACL MAC Configuration des ACL Mappage de classe Ajout d'un mappage de classe Définition d'un mappage de classe Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 7 Négociation de la configuration de point unique Fonctionnement d'un périphérique WAP exclu d'une configuration de point unique Propagation des paramètres de configuration dans une configuration de point unique Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 8 Configuration des paramètres avancés Voisinage sans fil Affichage des détails d'un membre du cluster Annexe A : Codes des motifs des messages de désauthentification Annexe B : Pour en savoir plus Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 9 IPv6, puis utiliser ce nom de domaine dans la barre d'adresse à la place de l'adresse IPv6. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 10 S'il s'agit de votre première ouverture de session avec le nom d'utilisateur par défaut (cisco) et le mot de passe par défaut (cisco), ou si votre mot de passe a expiré, la page Modifier le mot de passe Administrateur s'ouvre. Saisissez le nouveau mot de passe, confirmez-le, cliquez sur Appliquer, puis sur Fermer.
Page 11 Cliquez sur Suivant. La fenêtre Single Point Setup - Set a Cluster apparaît. Pour ÉTAPE 3 obtenir une description de la configuration de point unique, reportez-vous à Configuration de point unique. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 12 Choisissez un type de cryptage de sécurité et entrez une clé de sécurité. Pour ÉTAPE 12 obtenir une description de ces options, reportez-vous à Sécurité du système. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 13 (1) vers le trafic sans fil, afin de le séparer du trafic de gestion sur le VLAN 1. Cliquez sur Suivant. ÉTAPE 15 Dans le cas du périphérique WAP121, l'assistant affiche la fenêtre Summary - Confirm Your Settings. Passez à l'ÉTAPE Dans le cas du périphérique WAP321, l'assistant affiche la fenêtre Enable Captive...
Page 14 Exécuter WPS Configuration de WPS Configurer un point unique Configuration de point unique État du Récapitulatif du système Récapitulatif système périphérique État du réseau sans fil Interfaces réseau Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 15 Boutons Nom du bouton Description (Utilisateur) Nom du compte (Administrateur ou Invité) de l'utilisateur connecté au Périphérique WAP. Le nom d'utilisateur par défaut défini en usine est cisco. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 16 Annule les modifications apportées à la page. Effacer tout Efface toutes les entrées dans la table du journal. Suppr. Supprime une entrée dans une table. Sélectionnez tout d'abord une entrée. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 17 Affiche à nouveau la page en cours avec les dernières données. Enregistrer Enregistre les paramètres ou la configuration. Mettre à jour Met à jour la configuration initiale avec les nouvelles informations. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 18 Pour afficher les informations système, sélectionnez Status and Statistics > System Summary dans le volet de navigation. Ou bien, sélectionnez System Summary sous Device Status à la page Getting Started. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 19 Actif, une connexion est établie entre le périphérique WAP et un client ou un serveur. Les états TCP suivants sont disponibles : Listening : le service est à l'écoute des demandes de connexion. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 20 Interface Status : ce tableau répertorie les informations d'état de chaque point d'accès virtuel et de chaque interface de système de distribution sans fil (WDS, Wireless Distribution System). Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 21 (dans la table Transmit) ou reçus (dans la table Received) par ce périphérique WAP. • Total Dropped Bytes : nombre total d'octets abandonnés envoyés (dans la table Transmit) ou reçus (dans la table Received) par ce périphérique WAP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 22 Total Bytes : nombre total d'octets pontés entre les clients filaires dans le pont de groupe de travail et le réseau sans fil. Vous pouvez cliquer sur Actualiser pour actualiser l'écran et afficher les informations les plus récentes. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 23 à partir du périphérique WAP vers le client sans fil. Packets : nombre de paquets reçus (transmis) à partir du client sans fil. Bytes : nombre d'octets reçus (transmis) à partir du client sans fil. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 24 à partir d'un serveur d'entreprise. Pour afficher les statistiques des associations de client TSPEC, sélectionnez Status and Statistics > TSPEC Client Associations dans le volet de navigation. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 25 VAP MAC Address : adresse MAC de point d'accès virtuel. Statistiques : • Network Interface : interface radio utilisée par le client. • Station : adresse MAC du poste client. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 26 La page TSPEC Status and Statistics fournit les informations suivantes : • Informations récapitulatives à propos des sessions TSPEC par radio • Informations récapitulatives à propos des sessions TSPEC par point d'accès virtuel Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 27 Total Packets : nombre total de paquets de flux de trafic envoyés (dans la table Transmit) ou reçus (dans la table Received) par cette radio pour la catégorie d'accès spécifiée. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 28 TSPEC Statistics Summary for Video ACM : nombre total de flux de trafic vidéo acceptés et nombre total de flux de trafic vidéo rejetés. Vous pouvez cliquer sur Actualiser pour actualiser l'écran et afficher les informations les plus récentes. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 29 était défini dans l'adresse MAC de destination. • Duplicate Frame Count : nombre de fois qu'une trame a été reçue et que le champ Sequence Control indique qu'il s'agit d'un doublon. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 30 Email Alert Status dans le volet de navigation. • Email Alert Status : état configuré des alertes par e-mail. L'état est soit Enabled soit Disabled. La valeur par défaut est Disabled. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 31 Description : description de l'événement. Vous pouvez cliquer sur Actualiser pour actualiser l'écran et afficher les informations les plus récentes. Cliquez sur Effacer tout pour effacer toutes les entrées du journal. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 32 Téléchargement/sauvegarde du fichier de configuration • Propriétés des fichiers de configuration • Copie/enregistrement de la configuration • Redémarrage • Discovery—Bonjour • Capture de paquets • Informations de support Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 33 Nom d'utilisateur : cisco • Password : cisco Vous pouvez utiliser la page User Accounts pour configurer un maximum de quatre utilisateurs supplémentaires et modifier le mot de passe d'un utilisateur. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 34 Pour supprimer un utilisateur, cochez la case en regard de son nom, puis REMARQUE sélectionnez Delete. Pour enregistrer définitivement votre suppression, sélectionnez Save lorsque vous avez terminé. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 35 NTP préconfiguré. Par défaut, le Périphérique WAP est configuré de manière à obtenir l'heure à partir d'une liste prédéfinie de serveurs NTP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 36 Pour le champ System Clock Source, sélectionnez Manually. ÉTAPE 1 Définissez les paramètres suivants : ÉTAPE 2 • System Date : sélectionnez le jour, le mois et l'année actuels dans les listes déroulantes. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 37 Activez uniquement la journalisation persistante pour déboguer un problème. Veillez à désactiver la journalisation persistante une fois que vous avez débogué le problème. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 38 Web. Vous devez d'abord configurer un serveur de journalisation distant qui recevra et capturera les journaux. Vous pouvez ensuite configurer le périphérique WAP à journaliser sur le serveur de journalisation distant. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 39 Si vous avez désactivé un hôte Remote Log et que vous cliquez sur Save, vous désactivez alors la journalisation distante. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 40 Log Duration : choisissez la fréquence à laquelle les messages planifiés sont envoyés. La plage valide va de 30 à 1440 minutes. La valeur par défaut est 30 minutes. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 41 à l'adresse e-mail complète incluant le domaine (par exemple, Nom@exemple.com). Le compte spécifié sera utilisé en tant qu'adresse e-mail de l'expéditeur. Le nom d'utilisateur peut être constitué de 1 à 64 caractères alphanumériques. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 42 Pour pouvoir profiter de ce type de service, Yahoo impose l'utilisation d'un compte payant. Yahoo recommande les paramètres suivants : Data Encryption : TLSv1 SMTP Server : plus.smtp.mail.yahoo.com SMTP Port : 465 ou 587 Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 43 5. Si le nombre maximal de sessions est atteint, le prochain utilisateur qui tente de se connecter à l'utilitaire de configuration reçoit un message d'erreur relatif à la limite de session. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 44 IP du Périphérique WAP. La génération d'un nouveau certificat SSL entraîne le redémarrage du serveur Web sécurisé. La connexion sécurisée ne fonctionne pas tant que le nouveau certificat n'est pas accepté par le navigateur. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 45 WAP. Si cette fonction est désactivée, tout le monde peut accéder à l'utilitaire de configuration depuis n'importe quel client réseau en fournissant le nom d'utilisateur et le mot de passe corrects du périphérique WAP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 46 à niveau échoue, le microprogramme d'origine reste l'image principale. Lorsque vous mettez à niveau le microprogramme, le point d'accès conserve les REMARQUE informations de configuration existantes. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 47 Pour vous assurer que la mise à niveau du microprogramme s'est correctement ÉTAPE 5 effectuée, connectez-vous à l'interface utilisateur, affichez la page Upgrade Firmware, puis vérifiez la version active du microprogramme. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 48 HTTP permettant à l'administrateur de se connecter au Périphérique WAP via un port LAN et d'utiliser un navigateur Web pour télécharger et installer une nouvelle image du microprogramme. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 49 Sélectionnez Browse et sélectionnez une image du microprogramme valide à ÉTAPE 4 télécharger. Une barre de progression montre l'avancement du téléchargement du fichier. Le message suivant s'affiche une fois le téléchargement terminé : Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 50 Le Périphérique WAP prend en charge les fichiers de configuration suivants : • Configuration de démarrage : fichier de configuration enregistré dans la mémoire flash. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 51 Configuration de démarrage : type de fichier de configuration utilisé lors du dernier démarrage du périphérique WAP. Ce fichier n'inclut pas les modifications de configuration appliquées mais non encore enregistrées sur le périphérique WAP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 52 Si le fichier téléchargé écrase le fichier de configuration de démarrage et que le fichier réussit un contrôle de validité, la configuration téléchargée prendra effet au prochain redémarrage du Périphérique WAP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 53 Périphérique WAP. Vous pouvez par exemple copier le fichier de configuration de sauvegarde dans le type de fichier de configuration de démarrage, afin qu'il soit utilisé lors du prochain démarrage du périphérique WAP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 54 Pour redémarrer le WAP, sélectionnez Administration > Reboot dans le volet de ÉTAPE 1 navigation. Sélectionnez l'une des options suivantes : ÉTAPE 2 • Reboot : redémarre le WAP en utilisant la configuration de démarrage. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 55 Sélectionnez Administration > Discovery - Bonjour dans le volet de navigation. ÉTAPE 1 Cochez la case Activer. ÉTAPE 2 Cliquez sur Enregistrer. Les modifications sont enregistrées dans la configuration ÉTAPE 3 de démarrage. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 56 Définir les paramètres de capture de paquets. • Démarrer une capture de paquets locale ou distante. • Afficher l'état de la capture de paquets en cours. • Télécharger un fichier de capture de paquets. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 57 Les modifications apportées aux paramètres de configuration de la capture de REMARQUE paquets prendront effet une fois la capture de paquets redémarrée. La modification des paramètres alors que la capture de paquets est en cours d'exécution n'a Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 58 événements suivants se produise : • La durée de capture atteint la durée configurée. • Le fichier de capture atteint sa taille maximale. • L'administrateur arrête la capture. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 59 Pour initier une capture distante sur un périphérique WAP : Cliquez sur Administration > Packet Capture. ÉTAPE 1 Activez Promiscuous Capture. ÉTAPE 2 Pour Packet Capture Method, sélectionnez Remote. ÉTAPE 3 Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 60 -- rpcap://[192.168.1.220]:2002/wlan0 Trafic 802.11 -- rpcap://[192.168.1.220]:2002/radio1 Sur WAP321, VAP1 ~ trafic VAP7 -- rpcap://[ 192.168.1.220]:2002/wlan0vap1 ~ wlan0vap7 Sur WAP321, VAP1 ~ trafic VAP3 -- rpcap://[ 192.168.1.220]:2002/wlan0vap1 ~ wlan0vap3 Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 61 à l'application Wireshark. Par exemple, si le port IP Wireshark est configuré sur 58 000, alors le filtre de capture suivant est automatiquement installé sur le périphérique WAP : Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 62 Par défaut, les paquets capturés sont stockés dans le fichier de dossiers /tmp/apcapture.pcap sur le périphérique WAP. Renseignez TFTP Server IPv4 Address dans le champ prévu à cet effet. ÉTAPE 3 Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 63 Cliquez sur Download pour générer le fichier à partir des paramètres système actuels. Après un bref instant, une fenêtre s'affiche pour vous permettre d'enregistrer le fichier sur votre ordinateur. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 64 • Si cette option est désactivée, vous pouvez configurer manuellement la vitesse du port et le mode duplex. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 65 Si la négociation automatique est désactivée, sélectionnez un Débit du port (10/ ÉTAPE 3 100 Mbit/s pour le WAP121 et 10/100/1000 Mbit/s pour le WAP321) et choisissez le mode Duplex intégral ou Semi-duplex. Activez ou désactivez l'option Green Ethernet Mode (WAP321 uniquement).
Page 66 Configurez les paramètres IPv4 suivants : ÉTAPE 3 • Connection Type : par défaut, le client DHCP sur le Cisco WAP121 et WAP321 diffuse automatiquement les demandes d'informations de réseau. Si vous voulez utiliser une adresse IP statique, vous devez désactiver le client DHCP et configurer manuellement l'adresse IP ainsi que les autres informations de réseau.
Page 67 à savoir un entier compris entre 0 et 128. La valeur par défaut est 0. • Static IPv6 Address Status : une des valeurs suivantes apparaît : Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 68 être arrêtés et redémarrés. Toutefois, dans ce cas, il se peut que le périphérique WAP perde sa connectivité. Nous vous recommandons de modifier les paramètres du périphérique WAP lorsqu'une perte de connectivité peut affecter vos clients sans fil. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 69 Les paramètres radio contrôlent directement le comportement de la radio dans le périphérique WAP et son interaction avec le support physique, à savoir le type de signal émis par le périphérique WAP et la façon dont il procède. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 70 5 GHz peuvent se connecter au périphérique WAP. 2,4 GHz 802. 1 1n—Seuls les clients 802. 1 1n fonctionnant à la fréquence 2,4 GHz peuvent se connecter au périphérique WAP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 71 Dans la zone Advanced Settings, définissez les paramètres suivants : ÉTAPE 4 • Short Guard Interval Supported : ce champ est uniquement disponible si le mode radio sélectionné inclut 802. 1 1n. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 72 100 millisecondes. • DTIM Period : période DTIM (Delivery Traffic Information Map). Entrez un entier compris entre 1 et 255 balises. La valeur par défaut est 2 balises. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 73 RTS Threshold : valeur de seuil Request to Send (RTS). La plage de nombres entiers valides est comprise entre 0 et 2 347. La valeur par défaut est 2 347. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 74 Ce paramètre peut être utile dans un environnement offrant une lecture vidéo à multidiffusion sans fil, pourvu que les clients sans fil prennent en charge le débit configuré. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 75 Par défaut, l'option Multicast/Broadcast Rate Limiting est désactivée. Tant que vous n'activez pas l'option Multicast/Broadcast Rate Limiting, les champs suivants sont désactivés : Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 76 TSPEC Video ACM Mode : régule le contrôle d'admission obligatoire pour la catégorie d'accès vidéo. Par défaut, le mode TSPEC Video ACM est désactivé. Les options sont les suivantes : Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 77 être arrêtés et redémarrés. Toutefois, dans ce cas, il se peut que le périphérique WAP perde sa connectivité. Nous vous recommandons de modifier les paramètres du périphérique WAP lorsqu'une perte de connectivité peut affecter vos clients sans fil. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 78 Le Périphérique WAP n'a aucun contrôle sur les points d'accès indiqués dans la liste et ne peut pas appliquer de stratégies de sécurité aux points d'accès détectés via l'analyse RF. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 79 Band : mode IEEE 802. 1 1 utilisé sur le point d'accès non autorisé. (Par exemple, IEEE 802. 1 1a, IEEE 802. 1 1b, IEEE 802. 1 1g.) Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 80 ÉTAPE 1 vous connaissez. Les points d'accès approuvés sont déplacés vers la Trusted AP List. Dans la zone Download/Backup Trusted AP List, sélectionnez Backup (AP to PC). ÉTAPE 2 Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 81 List. Cliquez sur Enregistrer. ÉTAPE 4 Une fois l'importation terminée, l'écran s'actualise et les adresses MAC des points d'accès du fichier importé apparaissent dans la Known AP List. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 82 VLAN Ethernet. Les VAP simulent plusieurs points d'accès dans un seul périphérique WAP physique. Quatre VAP maximum sont pris en charge sur le WAP121 et huit VAP maximum sont pris en charge sur le WAP321.
Page 83 VID peut avoir n'importe quelle valeur comprise entre 1 et 4 094 inclus. Le WAP121 prend en charge cinq VLAN actifs (quatre pour le WLAN plus un VLAN de gestion). Les périphériques WAP321 prennent en charge neuf VLAN actifs (huit pour le WLAN plus un VLAN de gestion).
Page 84 • Security : type d'authentification requis pour l'accès au VAP : None Static WEP Dynamic WEP WPA Personal WPA Enterprise Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 85 à un autre VAP, mais pas au sein même des clients sans fil. Cliquez sur Enregistrer. Les modifications sont enregistrées dans la configuration ÉTAPE 4 de démarrage. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 86 WEP chiffre les données transmises sur le réseau sans fil à partir d'une clé statique. (L'algorithme de chiffrement est un chiffrement de flux appelé RC4.) Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 87 802.1X Authentication : l'algorithme d'authentification définit la méthode utilisée pour déterminer si une station cliente est autorisée à s'associer à un périphérique WAP lorsque le mode de sécurité Static WEP est sélectionné. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 88 Par exemple, si le périphérique WAP définit la clé abc123 comme clé WEP 3, alors les stations clientes doivent définir cette même chaîne comme clé WEP 3. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 89 RADIUS globaux que vous définissez pour le périphérique WAP (voir Serveur RADIUS). Toutefois, vous pouvez configurer chaque VAP de façon à ce qu'il utilise un autre groupe de serveurs RADIUS. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 90 Le serveur spécifié dans le champ Server IP (IPv6) Address 2 utilise Key 2 ; le serveur spécifié dans le champ Server IP (IPv6) Address 3 utilise Key 3, etc. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 91 WPA2 : toutes les stations clientes du réseau prennent en charge le WPA2. Cette version du protocole fournit une sécurité optimale avec la norme IEEE 802. 1 1i. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 92 à ce VAP. La valeur par défaut est 300 secondes et la plage valide est comprise entre 0 et 86 400 secondes. La valeur 0 indique que la clé de diffusion n'est pas actualisée. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 93 Cette option ne s'applique pas si vous avez sélectionné WPA pour WPA Versions, car le WPA d'origine ne prend pas en charge cette fonction. • Cipher Suites : suite de chiffrement que vous souhaitez utiliser : TKIP CCMP (AES) Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 94 Key 1 : clé secrète partagée pour le serveur RADIUS global. Vous pouvez utiliser jusqu'à 63 caractères alphanumériques standard et caractères spéciaux. La clé est sensible à la casse. Vous devez en outre configurer la Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 95 électrique. Vous pouvez aussi utiliser le planificateur pour autoriser les clients sans fil à accéder aux VAP uniquement à certaines heures de la journée. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 96 VAP peut fonctionner. Les règles sont périodiques et se répètent chaque semaine. Une règle valide doit contenir tous les paramètres Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 97 VAP. Reportez-vous à la page Association de planificateur. Pour supprimer une règle, sélectionnez le profil dans la colonne Profile Name, puis REMARQUE cliquez sur Delete. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 98 Dans le champ Maximum Utilization Threshold, saisissez le pourcentage ÉTAPE 3 d'utilisation de la bande passante réseau autorisé sur la radio avant que le périphérique WAP ne cesse d'accepter de nouvelles associations de clients. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 99 ÉTAPE 2 • Allow only stations in the list : toute station qui n'apparaît pas dans la Stations List se voit interdire l'accès au réseau via le périphérique WAP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 100 User-Name (1) Adresse MAC de la station cliente. Adresse MAC Ethernet valide. User-Password (2) Mot de passe global fixe utilisé NOPASSWORD pour rechercher une entrée MAC de client. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 101 WDS fonctionne seulement avec les périphériques Cisco WAP121 et Cisco WAP321. • Tous les périphériques WAP Cisco intégrés à une liaison WDS doivent avoir les paramètres identiques suivants : Radio IEEE 802. 1 1 Mode Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 102 VAP pour lequel vous effectuez un pontage. Les paramètres de chiffrement WDS sont propres au pont WDS. Les options disponibles sont none, WEP et WPA Personal. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 103 (toute combinaison de 0 à 9, a à f, ou A à F). Il s'agit des clés de chiffrement RC4 partagées avec les stations par l'intermédiaire du périphérique WAP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 104 Périphérique WAP prend en charge un seul BSS pour les clients sans fil qui s'associent à celui-ci, et un autre BSS auquel le Périphérique WAP s'associe en tant que client sans fil. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 105 WDS est une meilleure solution et doit être préférée à la solution WorkGroup Bridge. Utilisez WDS si vous effectuez un pontage des périphériques Cisco WAP121 et WAP321. Si ce n'est pas le cas, optez pour WorkGroup Bridge. Lorsque la fonction WorkGroup Bridge est activée, les configurations VAP ne sont pas appliquées ;...
Page 106 IP statique. Le champ Connection Status indique si le WAP est connecté au périphérique WAP montant. Vous pouvez cliquer sur le bouton Refresh en haut de la page pour afficher l'état actuel de la connexion. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 107 Cliquez sur Enregistrer. Les modifications sont enregistrées dans la configuration ÉTAPE 5 de démarrage. Les clients descendants associés sont désormais connectés au réseau montant. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 108 Data 0 (Voice) : file d'attente de haute priorité, délai minimal. Les données devant être transmises rapidement, comme le VoIP et la lecture multimédia en continu, sont automatiquement envoyées vers cette file d'attente. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 109 Contention Window soit atteinte. Une fois la taille Maximum Contention Window atteinte, les nouvelles tentatives se poursuivent jusqu'à ce que le nombre maximal autorisé de tentatives soit atteint. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 110 ÉTAPE 4 • No Acknowledgement : sélectionnez Enable pour spécifier que le périphérique WAP ne doit pas accepter les trames ayant la valeur de classe de service QosNoAck. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 111 Bouton poussoir : le bouton WPS est soit un bouton se trouvant sur le produit, soit un bouton cliquable dans l'interface utilisateur. • Personal Identification Number (PIN) : le code PIN est disponible dans l'interface utilisateur du produit. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 112 WPS sont transmis via le protocole Universal Plug and Play, abrégé UPnP.) L'hôte inscrit le WAP en tant que nouveau périphérique réseau et le configure avec les nouveaux paramètres de sécurité. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 113 Le VAP est configuré pour utiliser la sécurité WPA-Personal ou none. Si le mode de chiffrement WPA2-PSK est activé, une clé prépartagée (PSK) valide doit être configurée et le chiffrement CCMP (AES) doit être activé. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 114 Même si les périphériques WAP Cisco ne comportent pas de bouton physique, l'administrateur peut initier l'inscription pour un VAP donné à l'aide d'un bouton logiciel présent dans l'utilitaire de configuration Web. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 115 PIN et de stocker cette valeur dans la NVRAM. Si la valeur présente dans la NVRAM est corrompue, effacée ou manquante, un nouveau code PIN est généré par le Périphérique WAP et stocké dans la NVRAM. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 116 Clé (publique partagée) réseau Si un VAP est activé pour WPS, ces paramètres de configuration peuvent être modifiés, mais restent inchangés entre les différents redémarrages du périphérique WAP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 117 Bien que les périphériques WAP prennent en charge WPS version 2.0, le Périphérique WAP interagit avec les candidats à l'inscription et les registres qui sont certifiés par Wi-Fi Alliance comme étant conformes à la version 1.0 du protocole WPS. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 118 Périphérique WAP sur un registre externe. Vous pouvez cliquer sur Generate pour générer un nouveau code PIN. La génération d'un nouveau code PIN est conseillée si l'intégrité du réseau a été compromise. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 119 WPS Operational Status : indique si l'instance WPS est opérationnelle. • AP Lockdown Status : indique si le point d'accès est en mode de verrouillage. Dans ce mode, les registres externes ne peuvent pas effectuer Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 120 Sélectionnez Wireless > WPS Process dans le volet de navigation. ÉTAPE 2 Saisissez le code PIN du client dans la zone de texte PIN Enrollment, puis cliquez ÉTAPE 3 sur Start. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 121 Lorsque le client est inscrit, le registre intégré du périphérique WAP ou le registre externe sur le réseau effectue la configuration du client avec le SSID, le mode de chiffrement et la clé partagée publique d'un BSS compatible WPS. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 122 Si le champ est défini sur Configured, alors ces valeurs sont configurées par l'administrateur. Vous pouvez cliquer sur Refresh pour mettre à jour la page avec les informations REMARQUE d'état actualisées. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 123 RADIUS fonctionne en mode IPv4 ou IPv6 par rapport aux serveurs globaux. Un des serveurs joue toujours le rôle de serveur principal, tandis que les autres font office de serveurs de sauvegarde. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 124 Le serveur spécifié dans le champ Server IP (IPv6) Address 2 utilise Key 2 ; le serveur spécifié dans le champ Server IP (IPv6) Address -3 utilise Key 3, etc. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 125 EAP Method : algorithme à utiliser pour le cryptage des noms d'utilisateur et des mots de passe utilisés lors de l'authentification. MD5 : fonction de hachage définie dans la norme RFC 3748 et offrant une sécurité de base. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 126 Périphérique WAP : Sélectionnez HTTP ou TFTP en guise de Méthode de transfert). ÉTAPE 1 Si vous avez sélectionné HTTP, cliquez sur Parcourir pour sélectionner le fichier. ÉTAPE 2 Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 127 64 et 80 caractères. La valeur par défaut est 64. • Minimum Password Length : la longueur minimale du mot de passe est comprise entre 0 et 32 caractères. La valeur par défaut est 8. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 128 La valeur par défaut est trois. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 129 8 et 16 caractères. La valeur par défaut est 8. Activez cette case à cocher pour rendre le champ modifiable et activer cette condition. Cliquez sur Enregistrer. Les modifications sont enregistrées dans la configuration ÉTAPE 4 de démarrage. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 130 Si vous activez ce mode, vous pouvez également activer ou désactiver le mode QoS de client sur des points d'accès virtuels spécifiques. Reportez-vous au paramètre Client QoS Mode à la page Association de la QoS de client. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 131 Configuration des ACL Configurez des ACL et des règles sur la page ACL Configuration, puis appliquez ces règles au point d'accès virtuel spécifié. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 132 2. Cliquez sur Add ACL. ÉTAPE 3 La page affiche des champs supplémentaires pour la configuration de l'ACL. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 133 3 ou 4 sur la base de la valeur du champ IP Protocol dans les paquets IPv4 ou du champ Next Header dans les paquets IPv6. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 134 0 à 65535 et inclut trois types de ports différents : 0 à 1023 : ports réservés 1024 à 49151 : ports inscrits 49152 à 65535 : ports dynamiques et/ou privés Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 135 1024 à 49151 : ports inscrits 49152 à 65535 : ports dynamiques et/ou privés • IP DSCP : met en correspondance les paquets sur la base de leur valeur IP DSCP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 136 IP Protocol dans les paquets IPv4 ou du champ Next Header dans les paquets IPv6. Si vous sélectionnez ce champ, choisissez le protocole à mettre en correspondance par mot clé ou ID de protocole. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 137 Sélectionnez le mot clé EtherType ou entrez une valeur EtherType pour spécifier les critères de correspondance. Select from List : sélectionnez l'un des types de protocole suivants : appletalk, arp, ipv4, ipv6, ipx, netbios ou pppoe. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 138 Ce champ se trouve dans la première et seule balise VLAN 802. 1 Q. Cliquez sur Enregistrer. Les modifications sont enregistrées dans la configuration ÉTAPE 5 de démarrage. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 139 Saisissez un Nom de mappage de classe. Le nom peut comporter de 1 à ÉTAPE 2 31 caractères alphanumériques et caractères spéciaux. Les espaces ne sont pas autorisés. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 140 ID de protocole. Select From List : mettez en correspondance le protocole sélectionné : IP, ICMP, IPv6, ICMPv6, IGMP, TCP ou UDP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 141 égal à 255.255.255.255. Pour faire correspondre les critères à un sous-réseau 24 bits (par exemple, 192. 1 68. 1 0.0/24), utilisez un masque égal à 255.255.255.0. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 142 IANA que vous spécifiez. La plage de ports va de 0 à 65535 et inclut trois types de ports différents : 0 à 1023 : ports réservés Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 143 MAC, utilisez un masque MAC de 00:00:00:00:ff:ff. Un masque MAC de 00:00:00:00:00:00 vérifie tous les bits d'adresse et est utilisé pour mettre en correspondance une seule adresse MAC. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 144 Map. Les attributs de stratégie peuvent être définis sur la base d'une instance par classe et ils déterminent le mode de traitement du trafic correspondant aux critères de classe. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 145 Mark IP DSCP : marque tous les paquets du flux de trafic associé avec la valeur IP DSCP que vous sélectionnez dans la liste ou que vous spécifiez. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 146 DiffServ sont un outil utile pour l'établissement d'une définition générale des micro-flux et de caractéristiques de traitement pouvant être appliquées à chaque client sans fil, entrant et sortant, lors de son authentification sur le réseau. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 147 WAP), qui peut être l'une des valeurs ci-dessous : IPv4 : l'ACL examine les paquets IPv4 en ce qui concerne les correspondances aux règles ACL. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 148 Client QoS Mode : indique si la QoS est activée sur le point d'accès virtuel associé. Cet état est configuré à la page Association de la QoS de client. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 149 • DiffServ Policy Up : nom de la stratégie DiffServ appliquée au trafic envoyé vers le périphérique WAP dans la direction entrante (du client vers le périphérique WAP). Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 150 État de la QoS de client • DiffServ Policy Down : nom de la stratégie DiffServ appliquée au trafic issu du périphérique WAP dans la direction sortante (du périphérique WAP vers le client). Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 151 SNMP sont les périphériques gérés, les agents SNMP ainsi qu'un système de gestion. Les agents stockent les données relatives à leurs périphériques dans des bases d'informations de gestion MIB (Management Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 152 La définition d'un nom de communauté est similaire à celle d'un mot de passe. Seules les demandes émanant des ordinateurs qui s'identifient avec ce nom de communauté sont acceptés. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 153 (L'adresse identifiée par le suffixe .0 dans une plage de sous- réseau est toujours réservée à l'adresse de sous-réseau, tandis que l'adresse identifiée par .255 dans la plage est toujours réservée à l'adresse de diffusion.) Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 154 Type d'adresse IP hôte approprié. Consultez également la remarque relative aux noms d'hôte dans l'étape précédente. Cliquez sur Enregistrer. Les modifications sont enregistrées dans la configuration ÉTAPE 6 de démarrage. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 155 View Name : entrez le nom de la vue MIB. Les noms de vue peuvent comporter jusqu'à 32 caractères alphanumériques. • Type : choisissez d'inclure la sous-arborescence de vues ou la famille de sous-arborescences dans la vue MIB ou de l'en exclure. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 156 L'accès aux bases d'informations de gestion (MIB) pour chaque groupe est contrôlé en associant une vue MIB à un groupe pour l'accès en lecture ou en écriture, et ce, de manière séparée. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 157 SNMP utilisant une clé ou un mot de passe MD5 pour l'authentification, mais n'utilisant pas de clé ou de mot de passe DES pour le cryptage. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 158 Pour le cryptage, seul le type DES est pris en charge. Il n'y a pas d'utilisateur SNMPv3 par défaut sur le Périphérique WAP et vous pouvez ajouter jusqu'à huit utilisateurs. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 159 Encryption Pass Phrase : (si vous spécifiez DES en tant que type de confidentialité) phrase secrète utilisée pour le cryptage des demandes SNMP. La longueur de la phrase secrète doit être comprise entre 8 et 32 caractères. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 160 Cliquez sur Enregistrer. L'utilisateur est ajouté à la liste des cibles SNMPv3 et vos ÉTAPE 5 modifications sont enregistrées dans la configuration initiale. Pour supprimer une cible SMMP, sélectionnez l'utilisateur dans la liste et cliquez sur REMARQUE Supprimer. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 161 Configuration globale de portail captif • Configuration d'instance • Association d'instance • Personnalisation de portail Web • Groupes locaux • Utilisateurs locaux • Clients authentifiés • Clients dont l'authentification a échoué Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 162 Group Count : nombre de groupes de portail captif actuellement configurés sur le périphérique WAP. Il est possible de configurer jusqu'à deux groupes. Un groupe par défaut existe et ne peut pas être supprimé. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 163 Les champs Captive Portal Instance Parameters réapparaissent avec des options supplémentaires. Configurez les paramètres suivants : ÉTAPE 5 • Instance ID : ID d'instance. Ce champ n'est pas configurable. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 164 Away Timeout définie à la page Local Users a priorité sur la valeur configurée ici, sauf si la valeur est définie à 0 (valeur par défaut). Une valeur égale à 0 indique que la valeur d'expiration de l'instance est utilisée. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 165 Si vous activez la gestion des comptes RADIUS, cette fonctionnalité est active à la fois pour le serveur RADIUS principal, pour l'ensemble des serveurs de sauvegarde et pour les serveurs configurés globalement et localement. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 166 à partir de la page Web Customization. • Delete Instance : supprime l'instance en cours. Cliquez sur Enregistrer. Les modifications que vous avez effectuées sont ÉTAPE 6 enregistrées dans la configuration initiale. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 167 Saisissez un (Nom de paramètres régionaux Web) à affecter à la page. Le nom ÉTAPE 3 peut être constitué de 1 à 32 caractères alphanumériques. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 168 à 6 chiffres. La plage valide va de 1 à 32 caractères. La valeur par défaut est #BFBFBF. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 169 Acceptance Use Policy : texte qui apparaît dans la zone de texte Acceptance Use Policy. La plage valide va de 1 à 4096 caractères. La valeur par défaut est Acceptance Use Policy. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 170 Lorsque des utilisateurs créent un accès à un point d'accès virtuel associé à une instance de portail captif, une page d'authentification apparaît. Vous pouvez personnaliser la page d'authentification avec votre propre logo ou d'autres images. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 171 Sélectionnez les Paramètres régionaux Web de portail captif que vous voulez ÉTAPE 5 configurer. Pour les champs Background Image Name, Logo Image Name ou Account ÉTAPE 6 Image, sélectionnez l'image nouvellement chargée. Cliquez sur Enregistrer. ÉTAPE 7 Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 172 à un autre point d'accès virtuel que les utilisateurs invités. Utilisez la page Local Users pour configurer jusqu'à 128 utilisateurs autorisés dans la base de données locale. Pour ajouter et configurer un utilisateur local : Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 173 La plage valide va de 0 à 300 Mbits/s. La valeur par défaut est 0. • Delete User : supprime l'utilisateur en cours. Cliquez sur Enregistrer. Les modifications sont enregistrées dans la configuration ÉTAPE 4 de démarrage. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 174 Lorsque le temps atteint la valeur zéro, le client est désauthentifié. • Received Packets : nombre de paquets IP reçus par le périphérique WAP depuis la station utilisateur. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 175 Radio ID : ID de la radio. Le périphérique WAP321 ne possédant qu'une seule fréquence, ce champ affiche Radio 1. • Captive Portal ID : ID de l'instance de portail captif à laquelle l'utilisateur est associé. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 176 Failure Time : heure à laquelle l'échec de l'authentification s'est produit. Un horodatage est inclus, indiquant l'heure de l'échec. Vous pouvez cliquer sur Refresh pour afficher les dernières données en provenance du périphérique WAP. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 177 à l'aide de l'assistant de configuration ou ajouter le périphérique à une configuration de point unique existante. Si vous ne souhaitez pas utiliser l'assistant de configuration, vous pouvez vous servir de l'utilitaire de configuration Web. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 178 La configuration de point unique créé, dans le même sous-réseau, un cluster ou un groupe de périphériques WAP dynamique et sensible à la configuration. Un cluster ne prend en charge qu'un groupe de périphériques WAP121 configurés ou un groupe de périphériques WAP321 configurés. Un seul cluster ne prend pas en charge un mélange de périphériques WAP121 et WAP321 dans le même groupe.
Page 179 être exclu et que des modifications ont été apportées à la configuration de ce périphérique lorsqu'il était déconnecté, les modifications sont propagées aux autres membres du cluster lorsque la connexion est rétablie. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 180 Propagation des paramètres de configuration dans une configuration de point unique Le tableau suivant récapitule les configurations partagées et propagées à l'ensemble des périphériques WAP du cluster. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 181 Paramètres de configuration radio propagés en mode de configuration de point unique Mode Fragmentation Threshold RTS Threshold Rate Sets Primary Channel Protection Fixed Multicast Rate Broadcast or Multicast Rate Limiting Channel Bandwidth Short Guard Interval Supported Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 182 Vous pouvez également cliquer sur l'adresse IP d'un membre pour configurer et afficher les données de ce périphérique. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 183 IPv6 globale configurée de manière statique. Dans ce cas, assurez- vous que tous les périphériques WAP du cluster utilisent soit uniquement des adresses de liaison locales soit uniquement des adresses globales. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 184 IP Address : adresse IP du point d'accès. Remarque : l'état de la configuration de point unique et le nombre de périphériques WAP sont indiqués par des graphiques sur la droite de la page. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 185 Cliquez sur Single Point Setup > Access Points dans le volet de navigation. ÉTAPE 2 Cliquez sur Disable Single Point Setup. ÉTAPE 3 Le champ d'état Single Point Setup de ce point d'accès indique alors Disabled. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 186 La page Sessions affiche un maximum de 20 clients par radio des périphériques REMARQUE WAP du cluster. Pour afficher tous les clients WLAN associés à un périphérique WAP, consultez la page Status > Associated Clients directement sur ce périphérique. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 187 Signal : puissance du signal de radiofréquence (RF) reçu du point d'accès par le client WLAN. Cette valeur est appelée RSSI (Received Signal Strength Indication) et se situe entre 0 et 100. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 188 à tous les membres du cluster. Un message Syslog indiquant également le périphérique d'émission et les nouvelles et anciennes attributions des canaux est généré. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 189 Affichage des attributions de canaux et configuration des verrouillages Lorsque la gestion des canaux est activée, la page affiche le tableau Current Channel Assignations et le tableau Proposed Channel Assignments. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 190 Les périphériques WAP non verrouillés peuvent être attribués à des canaux différents de ceux qu'ils utilisaient auparavant, selon les résultats de la stratégie. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 191 La valeur par défaut est de 1 heure, ce qui signifie que l'utilisation des canaux est réévaluée et que le plan de canal résultant est appliqué toutes les heures. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 192 In cluster : affiche uniquement les périphériques WAP voisins qui sont membres du cluster. Not in cluster : affiche uniquement les périphériques WAP voisins qui ne sont pas membres du cluster. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 193 Barre blanche : une barre blanche et le nombre 0 indiquent qu'un périphérique voisin détecté par l'un des membres du cluster ne peut pas l'être par le périphérique dont l'adresse IP est affichée en haut de cette colonne. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 194 • Beacon Interval : intervalle de balise utilisé par le point d'accès. • Beacon Age : date et heure de la dernière balise reçue de ce point d'accès. Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 195 Désassociation due au fait que la station émettrice quitte ou a quitté l'ensemble de services de base (BSS, Basic Service Set) La station qui demande l'association ou la réassociation n'est pas authentifiée avec la station répondante Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 196 Version RSNE non prise en charge Capacités RSNE non valides Échec de l'authentification IEEE 802. 1 X Suite de chiffrement rejetée en raison de la stratégie de sécurité Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...
Page 197 Pour en savoir plus Cisco fournit une gamme étendue de ressources pour vous aider, ainsi que votre client, à profiter de tous les avantages du système Points d'accès Cisco WAP121 et WAP321. Assistance Communauté d'assistance www.cisco.com/go/smallbizsupport Cisco Small Business Assistance et ressources www.cisco.com/go/smallbizhelp...
Page 198 Cisco Small Business WAP121 et WAP321 Wireless-N avec Cisco Small Business Cisco Partner Central www.cisco.com/web/partners/sell/smb pour les petites entreprises (connexion partenaire obligatoire) Accueil Cisco Small www.cisco.com/smb Business Points d'accès Cisco Small Business WAP121 et WAP321 Wireless-N avec technologie PoE...

Ce manuel est également adapté pour:

Wap321

Cisco WAP121 Guide D'administration

Liens rapides

Manuels Connexes pour Cisco WAP121

Sommaire des Matières pour Cisco WAP121

Ce manuel est également adapté pour:
