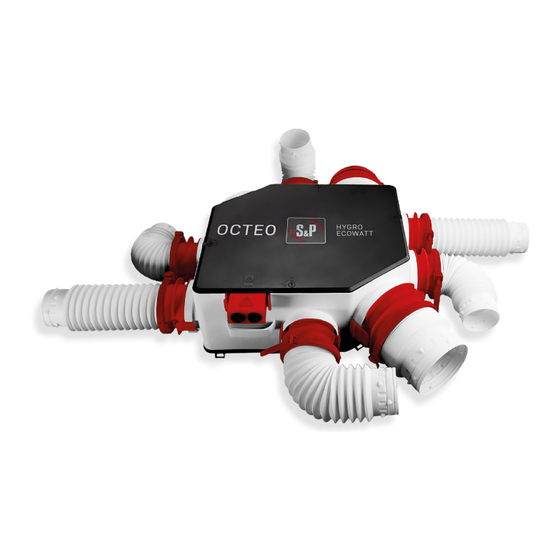

- Page 1 NOTICE OCTEO HYGRO ECOWATT+ & ECOWATT HP+ VENTILATION HYGROREGLABLE 08/02-CHY5-2284 www.eurovent-certification.com...
- Page 2 OCTEO HYGRO ECOWATT+ et HP+ Vous venez d’acquérir un OCTEO HYGRO ECOWATT+ de la marque S&P, et nous vous en remercions ! Cette notice a pour but d’apporter un maximum de clarté pour la mise en œuvre, d’assurer votre sécurité pendant l’installation et toute la durée d’utilisation de votre nouvel appareil OCTEO HYGRO ECOWATT+, de ses accessoires et périphériques.
- Page 3 OCTEO HYGRO ECOWATT+ et HP+ SOMMAIRE 1.SECURITE ..................4 2.COMPOSITION DU KIT ..............5 3.PRINCIPE DE FONCTIONNEMENT ..........6 4.INSTALLATION PRODUIT ...............7 5.INSTALLATION RESEAU ..............8 6.INSTALLATION ELECTRIQUE ............10 7.REGLAGES .................. 12 ACTIVATION DES 2 VITESSES SUR L’OCTEO HYGRO ECOWATT HP+ ....8. BOUCHES HYGROREGLABLES ............ 13 BOUCHES HYGRO INCLUSES DANS CE KIT ............
- Page 4 OCTEO HYGRO ECOWATT+ et HP+ 1. SECURITE IMPORTANT : AVANT TOUTE INTERVENTION, METTRE VOTRE APPAREIL HORS TENSION. L’installation doit être effectuée par un professionnel qualifié ; vous devez vous assurer que l’installation répond aux réglementations mécaniques et électriques en vigueur de votre pays. Les unités de ventilation ou leurs composants ont été...
- Page 5 OCTEO HYGRO ECOWATT+ et HP+ 2. COMPOSITION DU KIT Le carton de votre OCTEO HYGRO ECOWATT+ est constitué de la sorte, selon la version que vous avez achetée : PRODUIT VERSION CAISSON VERSION KIT OCTEO HYGRO OCTEO HYGRO Groupe d'extraction ECOWATT+ ou HP+ ECOWATT+ ou HP+ Piquage flexible Cuisine OCTEO®...
- Page 6 OCTEO HYGRO ECOWATT+ et HP+ Dimensions (mm): Piquage Rejet Quickstart Connecteur électrique OCTEO POWERCONNECT ® Les accessoires non inclus mais nécessaires pour compléter votre installation : Réseau de gaines isolées Ø80, Ø125 (type GP ISO). Pour vous faciliter la sélection des Réseau de conduits semi-rigides circulaires (type CC90/25) et ses accessoires.
- Page 7 OCTEO HYGRO ECOWATT+ et HP+ 4. INSTALLATION PRODUIT Nous vous fournissons un ordre de pose établi avec notre expérience de fabricant et les retours de nos utilisateurs. Il est cependant nécessaire de respecter scrupuleusement les préconisations indiquées dans le document de référence NF DTU 68.3 (Règles Générales de calcul, dimensionnement, et mise en œuvre pour les installations de ventilation mécanique).
- Page 8 OCTEO HYGRO ECOWATT+ et HP+ 5. INSTALLATION RESEAU Dépliez les piquages flexibles Cuisine et Sanitaires OCTEO® POWERTWIST. Seul votre piquage de refoulement (rejet) Ø160 ne comporte pas de piquage flexible. Assemblez votre réseau de gaines sur chaque piquage OCTEO® POWERCONNECT en vous aidant : Des 2 rangées d’ergots pour un maintien parfait de la gaine plastique isolée (type GP ISO).
- Page 9 OCTEO HYGRO ECOWATT+ et HP+ Utilisez le système breveté de chaque piquage OCTEO® POWERTWIST pour orienter chacune de vos gaines vers les bouches. L'objectif étant de limiter au maximum l'angle à la sortie du caisson et le nombre de coudes dans votre réseau; tout en préservant le diamètre nominal de la gaine.
- Page 10 OCTEO HYGRO ECOWATT+ et HP+ Vers les bouches d’extraction Cuisine et Sanitaires. Procédez à l’installation des bouches hygroréglables (type BEH incluses dans la version Kit). Avant de percer votre plafond ou votre mur, pensez à bien respecter les distances minimales d'installation A (20cm) et B (180cm) comme indiqué...
- Page 11 OCTEO HYGRO ECOWATT+ et HP+ Passez la gaine électrique ou le câble d’alimentation par le presse-étoupe que vous aurez préalablement découpé avec votre cutter; dénudez les câbles et raccordez-les selon le schéma électrique indiqué sur votre connecteur. Utilisez la bride de fixation et ses vis cruciformes pour maintenir les câbles d’alimentation.
- Page 12 OCTEO HYGRO ECOWATT+ et HP+ 7. REGLAGES ACTIVATION DES 2 VITESSES SUR L’OCTEO HYGRO ECOWATT HP+ Votre groupe d'extraction OCTEO HYGRO ECOWATT HP+ permet le réglage sur site de sa vitesse de fonctionnement. La position du cavalier présent sur la carte électronique défini une petite vitesse (PV) ou une grande vitesse (GV). IMPORTANT : AVANT TOUTE INTERVENTION, METTRE VOTRE APPAREIL HORS TENSION.
- Page 13 OCTEO HYGRO ECOWATT+ et HP+ 8. BOUCHES HYGROREGLABLES Votre OCTEO HYGRO ECOWATT+ module les débits d’extraction à l’aide des bouches hygroréglables BEH de type HYGRO B. Pour vous aider à bien choisir le type de bouches en fonction de l’agencement de votre logement, S&P met à votre disposition un tableau issu de l’avis technique (ATec n°...
- Page 14 OCTEO HYGRO ECOWATT+ et HP+ 9. RESEAU PLUGGIT CIRCULAIRE Votre OCTEO HYGRO ECOWATT+ est compatible avec le réseau de conduits semi-rigides PLUGGIT CIRCULAIRE. Ce réseau est particulièrement modulable et préserve le diamètre intérieur, protège les gaines de l’écrasement ou du déchirement. Vous pouvez raccorder votre OCTEO HYGRO ECOWATT+ simplement au réseau PLUGGIT CIRCULAIRE grâce aux pièces d’adaptation ci-dessous.
- Page 15 OCTEO HYGRO ECOWATT+ et HP+ CONNEXION SANITAIRES/WC Découpez à l'aide d'un cutter le conduit semi-rigide CC90/25 à la longueur requise. Veillez à bien respecter une coupure circulaire le long du sillon annelé. Insérez le piquage Ø 80 de votre OCTEO HYGRO ECOWATT+ ainsi que le conduit semi-rigide dans l’adaptateur RED80/90 jusqu’aux ergots.
- Page 16 OCTEO HYGRO ECOWATT+ et HP+ CONNEXION PIQUAGE Ø 125 Appliquez le joint de compatibilité PLUGGIT sur votre piquage Ø 125 comme indiqué ci-contre. Insérez le piquage Ø 125 dans l’adaptateur RED 90/125. Connectez obligatoirement deux conduits semi-rigides pour assurer le débit cuisine. Glissez la bride dans l’interstice formé...
- Page 17 OCTEO HYGRO ECOWATT+ et HP+ 10. ENTRETIEN NETTOYAGE NETTOYAGE SYMPTÔME EXPLICATION & POINTS A VERIFIER ATTENTION : AVANT TOUTE INTERVENTION, METTRE HORS TENSION LE Le disjoncteur est-il enclenché? RESEAU ELECTRIQUE UTILISE POUR ALIMENTER VOTRE Les câbles d’alimentation sont-ils correcte- CAISSON OCTEO HYGRO ECOWATT+ La VMC ne ment fichés dans le connecteur électrique? fonctionne pas.
- Page 18 OCTEO HYGRO ECOWATT+ et HP+ 12. CODES PRODUITS Vous retrouverez ci-dessous l’ensemble des accessoires et périphériques S&P dont vous pouvez faire l’acquisition. Si vous voulez vous procurer l’un d’entre eux, nous vous invitons à vous rapprocher de votre installateur ou de votre revendeur. ACCESSOIRES COMPLÉMENTAIRES CODE S&P Piquage Flexible Sanitaire PFS80...
- Page 19 OCTEO HYGRO ECOWATT+ et HP+ 13. DONNEES ErP CONCEPTION ÉCOLOGIQUE Règlement (UE) N°1253/2014 de la Commission du 7 juillet 2014 Exigences d'informations (Annexe V). OCTEO HYGRO OCTEO HYGRO OCTEO HYGRO OCTEO HYGRO ECOWATT+ ECOWATT+ ECOWATT HP+ ECOWATT HP+ HA/HB N KHB T3/7P HA/HB N KHB T3/7P...
- Page 20 S&P France Avenue de la Côte Vermeille 66300 THUIR 04 68 530 260 www.solerpalau.fr Ref.9023127400...
