5) Lorsque le disjoncteur dispose de fixations (Ill. 26 ), assurez-vous que les vis sont dévissées et poussez fermement le
disjoncteur dans le châssis tout en tenant les deux poignées (Ill. 26 ).
6) Presser vers l'extérieur les butées de rail (Ill. 26 ) situées des deux côtés du châssis (Ill. 26 ) pour déverrouiller le rail de
débrochage, puis appuyer sur les extrémités du rail pour l'enfoncer jusqu'à la butée. Le rail de débrochage est de nouveau
verrouillé par les butées.
4-2-3-2. Déplacement du disjoncteur de la position ISOLEE vers la position TEST
1) Assurez-vous que l'indicateur ON-OFF (Ill. 26 ) est positionné sur « OFF » (lorsque l'ACB reste fermé, la manivelle de
débrochage (Ill. 26 ) ne peut pas être introduite).
1
2) Débloquer le dispositif de verrouillage de position (Ill. 26 ) si celui-ci est verrouillé. Voir chapitre 4-5.
3) Introduire la manivelle de débrochage dans le logement approprié (Ill. 26 ) et tourner lentement dans le sens des aiguilles d'une
montre, jusqu'à ce que l'indicateur de position (Ill. 26 ) indique la position « TEST ».
L'ACB ne peut pas être fermé tant que la manivelle de débrochage se trouve dans le trou de son logement. Retirez la
manivelle de débrochage pour fermer l'ACB, afin d'effectuer par exemple des tests de ON-OFF.
4-2-3-3. Déplacement du disjoncteur de la position TEST vers la position CONN.
1) Ouvrir l'ACB (lorsque l'ACB reste fermé, la manivelle de débrochage (Ill. 26 ) ne peut pas être introduite).
2) Débloquer le dispositif de verrouillage de position (Ill. 26 ) si celui-ci est verrouillé. Voir chapitre 4-5.
3) Appuyer sur la touche de déblocage (Ill. 26 ). La touche de déblocage reste
enclenchée en position enfoncée.
4) Introduire la manivelle de débrochage dans le trou de son logement (Ill. 26 ) et
tourner dans le sens des aiguilles d'une montre, jusqu'à ce que l'indicateur de
position (Ill. 26 ) indique la position « CONN. » et que la poignée ne puisse pas
5
être tournée avec le couple de service max. (14.7 N-m).
La rotation de la manivelle de débrochage déverrouille la touche de déblocage.
Dès que le contact principal est établi, la force nécessaire pour tourner la poignée s'accroît (Ill. 28). Cela n'est pas signe d'un
fonctionnement défectueux. Continuez à tourner la poignée. Après plus de 13 ou 14 rotations, le disjoncteur est mis en
position CONN., position dans laquelle la poignée ne peut plus être tournée avec le couple de service max.
5) Retirer la manivelle de débrochage.
6) Serrer à bloc les fixations du disjoncteur (Ill. 26 ) (lorsque celles-ci sont installées) pour verrouiller le disjoncteur.
32
2
8
Disjoncteur
Galets du
disjoncteur

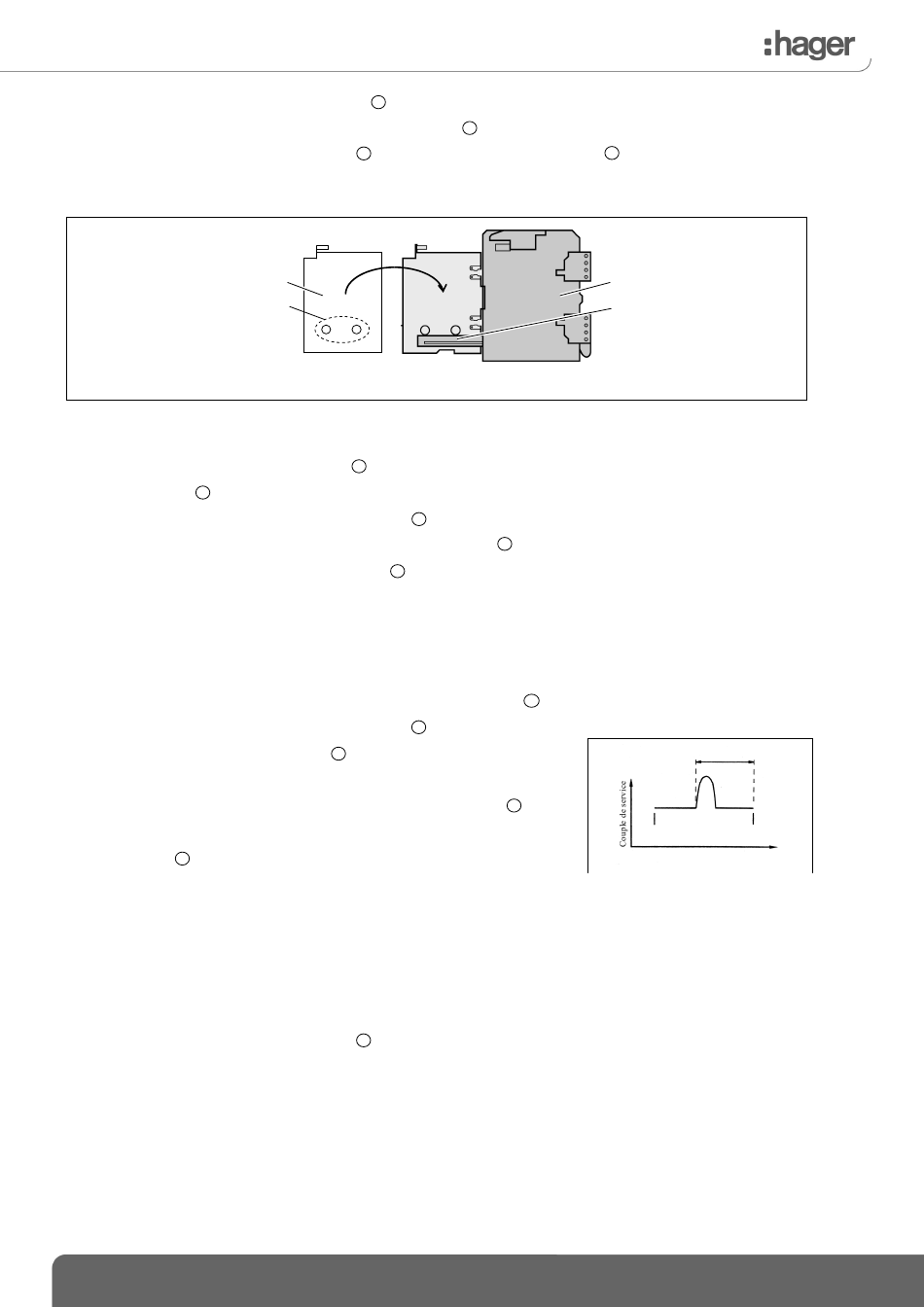

Ill. 27 Pose du disjoncteur sur le rail de débrochage
13
5
6
2
10
14
4
1
14
4
Ill. 28 Couple de service de la poignée
AGR-11B
12
Châssis
Rail de
débrochage
13 - 14 rotations
TEST
CONN.
Position
