4-2. Débrochage et introduction
4-2-1. Généralités
L'ACB débrochable se compose du disjoncteur et du châssis. Les raccordements de contact principal et de commande sont installés
sur le châssis de sorte que le disjoncteur puisse être sorti et inspecté ou entretenu sans qu'il soit nécessaire de défaire les câblages sur
les raccordements.
Grâce au mécanisme de débrochage, le disjoncteur peut être déplacé dans chacune des quatre positions de l'Ill. 25. La porte du
panneau de distribution peut-être fermée lorsque le disjoncteur est extrait dans la position CONN., TEST ou ISOLATED.
1. Position CONN.
Affichage de posit.
Contact de
commande
Disjoncteur
Dans cette position, le circuit principal et le
circuit de commande de l'ACB sont reliés aux
circuits pour le service normal.
Débrocher
2. Position TEST
Affichage de posit.
Dans cette position, le circuit principal est isolé,
les circuits de commande sont reliés. L'ACB peut
être testé porte de panneau de distribution fermée.
Durabilité
Les ACB de série AR sont conçus pour une durabilité de 100 cycles de débrochage et d'introduction selon IEC 60947-1 (un cycle
signifie que le disjoncteur a été déplacé de la position CONN. à la position « retirée » puis remis dans la position CONN.). Les
opérations de débrochage et d'introduction d'un volume de plus 100 cycles peuvent conduire à un frottement sur les contacts
principaux, ce qui peut occasionner une surchauffe des contacts lors de l'excitation.
Châssis
d'extraction
Contact principal
Introduire
Embrocher
Débrocher

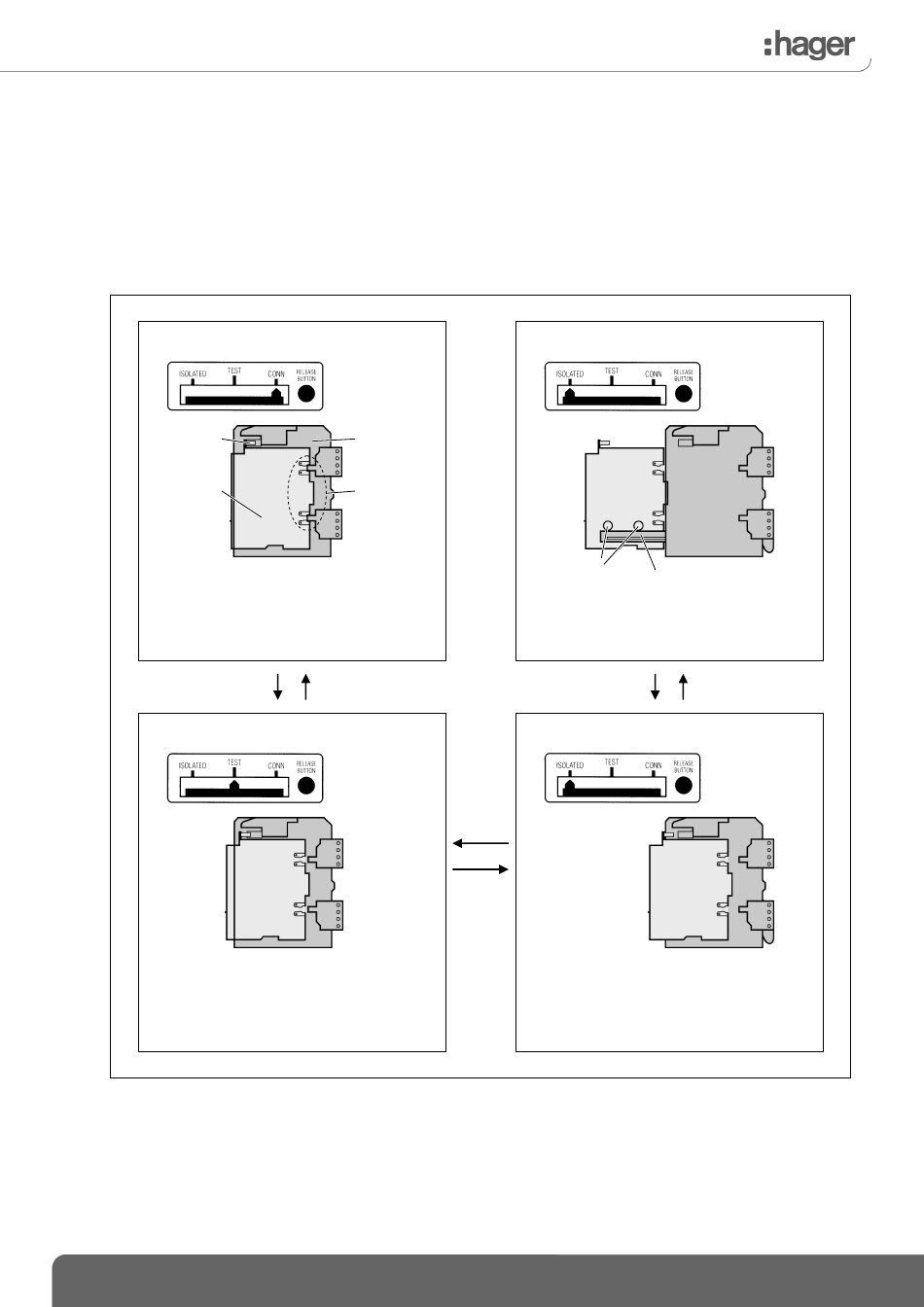

Ill. 25 Positions du disjoncteur dans le châssis
AGR-11B
4. Position retirée
Affichage de posit.
hiene
Rail de débrochage
Galets
Le disjoncteur est retiré du châssis.
Introduire
Débrocher
3. Position ISOLEE
Affichage de posit.
Dans cette position, les circuits principaux et de commande sont
isolés et l'ACB est intégralement hors tension.
La porte de panneau de distribution peut être fermée.
29
