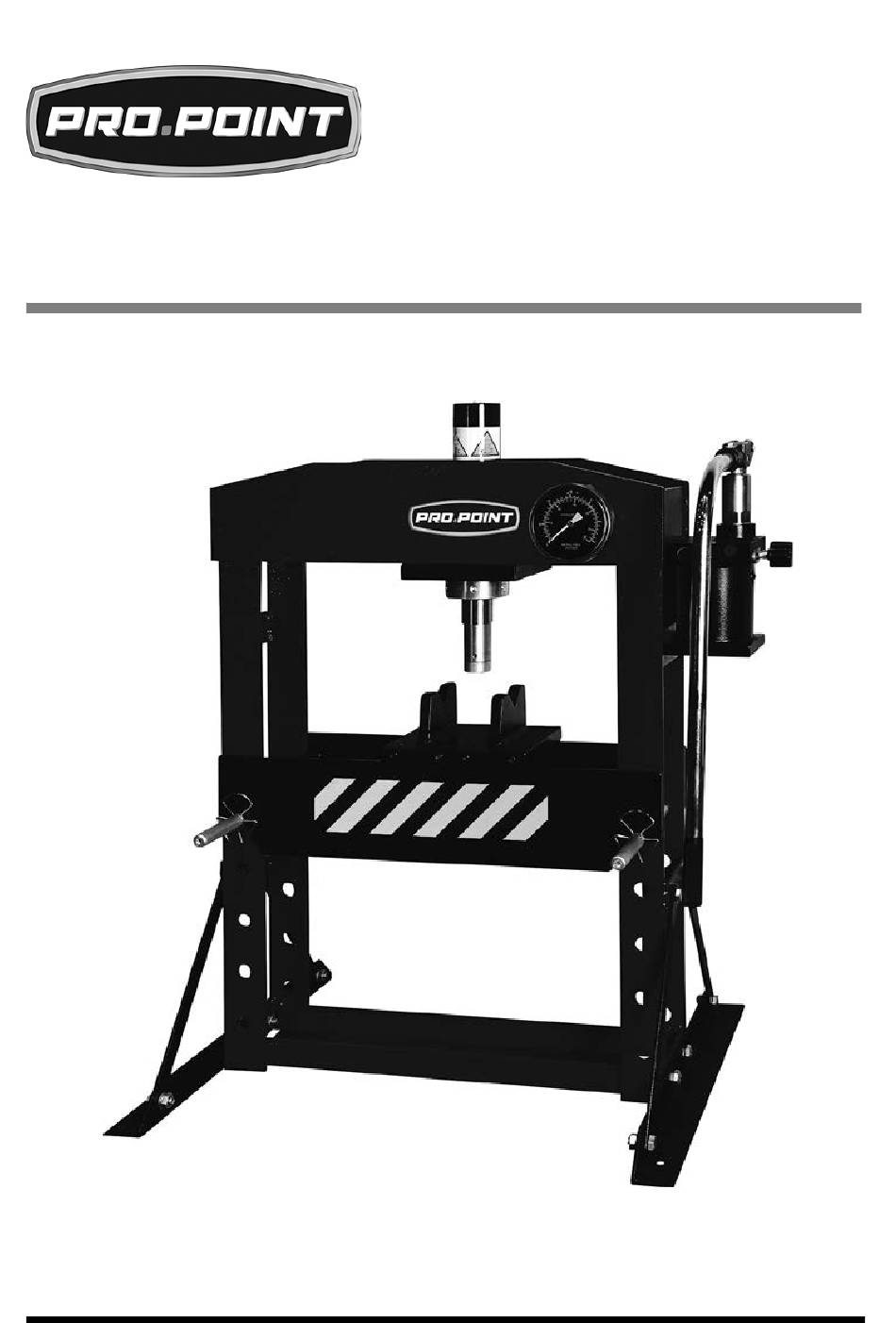

- Page 1 V1.0 8656316 20 TON HYDRAULIC SHOP PRESS USER MANUAL Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 8656316 20 TON HYDRAULIC SHOP PRESS V1.0 20 TON HYDRAULIC SHOP PRESS SPECIFICATIONS Construction Steel Continuous Force 20 tons (40,000 lb/18,143.7 kg) Working Range 6-3/16 to 18 in. Stroke 6-5/8 in. Bed Width 19-5/8 in. SAFETY WARNING! Read and understand all instructions before using this tool.
- Page 3 V1.0 20 TON HYDRAULIC SHOP PRESS 8656316 CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken. NOTICE! This notice indicates that a specific hazard or unsafe practice will result in equipment or property damage, but not personal injury.
- Page 4 8656316 20 TON HYDRAULIC SHOP PRESS V1.0 Wear steel toe footwear or steel toe caps to prevent a foot injury from falling objects. PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to the tool.
- Page 5 V1.0 20 TON HYDRAULIC SHOP PRESS 8656316 Ensure that the workpiece is center-loaded and secure. An unbalanced load may slip off the heel blocks or bed frame. Keep hands and feet away from the bed area at all times. Do not use the shop press to compress a spring or any other item that could disengage and cause a potential hazard.
- Page 6 8656316 20 TON HYDRAULIC SHOP PRESS V1.0 Do not attempt makeshift repairs to a hydraulic system. Such repairs can fail suddenly and create a hazardous condition. Never exceed the hydraulic system’s load capacity (see Specifications). Do not adjust the hydraulic system’s relief setting.
- Page 7 V1.0 20 TON HYDRAULIC SHOP PRESS 8656316 ASSEMBLY & INSTALLATION When this manual refers to a part number, it refers to the included Parts List. Use the exploded drawing in the Parts Breakdown as your guide to assemble the shop press. Lay all parts and assemblies out in front of you before beginning.
- Page 8 8656316 20 TON HYDRAULIC SHOP PRESS V1.0 12. Connect oil hose 2 (#27) to the union seat (#34) and the ram (#26). Oil hose 2 will have an o-ring (#28) and joint (#29) on the end that connects to the union seat.
- Page 9 V1.0 20 TON HYDRAULIC SHOP PRESS 8656316 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components. Only use identical replacement parts when servicing.
- Page 10 8656316 20 TON HYDRAULIC SHOP PRESS V1.0 motor oil as they can damage the seals. Always purchase and use products labeled Hydraulic Oil. BLEEDING THE HYDRAULIC SYSTEM Bleed excess air from the hydraulic system as follows: Open the release valve (#P33).
- Page 11 V1.0 20 TON HYDRAULIC SHOP PRESS 8656316 IMPORTANT! DO NOT pollute the environment by allowing uncontrolled discharge of waste oil. DISPOSAL OF HYDRAULIC FLUID Do not drain hydraulic oil into the sewer system or dispose in an uncontrolled location. Hydraulic fluid may take more than a year to breakdown in the environment and the ingredients may still be toxic.
- Page 12 8656316 20 TON HYDRAULIC SHOP PRESS V1.0 PARTS BREAKDOWN PARTS LIST - PRESS For technical questions call 1-800-665-8685...
- Page 13 V1.0 20 TON HYDRAULIC SHOP PRESS 8656316 DESCRIPTION 23 Connection Plate Screw 24 Bolt Spring 25 Spring Steel Ball 26 Ram Heel Block 27 Oil Hose 2 Screw 28 O-ring Bed Frame 29 Joint Circlip 30 Direct Fitting Bolt 32 Lock Washer...
- Page 14 8656316 20 TON HYDRAULIC SHOP PRESS V1.0 PARTS LIST - PUMP For technical questions call 1-800-665-8685...
- Page 15 V1.0 20 TON HYDRAULIC SHOP PRESS 8656316 DESCRIPTION P19 O-Ring Retaining Ring P20 Screw Lock Washer Base for Handle P22 Limit Plate P23 Steel Ball Big Pump Core P24 Base for Steel Ball Small Pump Core P25 Spring PTFE washer...
- Page 16 8656316 20 TON HYDRAULIC SHOP PRESS V1.0 PARTS LIST - RAM DESCRIPTION Screw Seal Ring PTFE Washer Piston Nut O-Ring Spring Piston Rod R10 Copper Ring Screw R12 Limit Ring R13 Pin Screw For technical questions call 1-800-665-8685...
- Page 17 V1.0 20 TON HYDRAULIC SHOP PRESS 8656316 Visit www.princessauto.com for more information...
- Page 18 8656316 20 TON HYDRAULIC SHOP PRESS V1.0 For technical questions call 1-800-665-8685...
- Page 19 V1.0 8656316 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES MANUEL D'UTILISATEUR Please read and understand all instructions before use. Retain this manual for future reference.
- Page 20 8656316 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES V1.0 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES SPÉCIFICATIONS Construction Acier Force continue 20 tonnes (40 000 lb/18 143,7 kg) Plage de travail 6 3/16 à 18 po Course 6 5/8 po Largeur de plate-forme 19 5/8 po SÉCURITÉ...
- Page 21 V1.0 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES 8656316 AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. ATTENTION ! Cet avis indique une situation possiblement dangereuse qui peut entraîner des blessures mineures ou...
- Page 22 8656316 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES V1.0 Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil. 3.1 Ne portez pas de gants lorsque vous utilisez un outil dans lequel le tissu pourrait demeurer coincé, entraînant ainsi la main.
- Page 23 V1.0 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES 8656316 La charge maximale est 20 tonnes. Ne dépassez pas cette capacité nominale. N’exercez jamais de force excessive sur une pièce à travailler et utilisez toujours le manomètre pour déterminer avec précision la charge exercée.
- Page 24 8656316 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES V1.0 SÉCURITÉ HYDRAULIQUE DANGER ! Demandez immédiatement un traitement médical par un professionnel si le liquide hydraulique pénètre votre peau. Vous pourriez ressentir une sensation de piqûre ou d'élancement. N'attendez pas que des symptômes apparaissent.
- Page 25 V1.0 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES 8656316 7.1 Vérifiez toujours s'il y a des fuites en portant un écran facial et des lunettes de sécurité. 7.2 Portez des gants caoutchoutés. 7.3 Portez des vêtements de protection. 7.4 N'utilisez pas les mains pour détecter s'il y a une fuite de liquide hydraulique.
- Page 26 8656316 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES V1.0 Utilisez le dessin éclaté dans la répartition des pièces comme guide pour monter la presse. Posez toutes les pièces et les ensembles devant vous avant de commencer. Plusieurs étapes deviendront plus faciles si on fait appel à un assistant.
- Page 27 V1.0 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES 8656316 12. Branchez le tuyau d’huile 2 (n° 27) au siège de raccord (n° 34) et au vérin (n° 26). Le tuyau d’huile 2 sera muni à l’extrémité d’un joint torique (n° 28) et d’un joint (n° 29) qui se branche au siège du raccord.
- Page 28 8656316 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES V1.0 Lorsque cette étape est terminée, arrêtez de pomper. Retirez lentement et avec soin la charge de la pièce à travailler en tournant peu à peu la valve de purge dans le sens antihoraire.
- Page 29 V1.0 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES 8656316 Lubrifiez la tige de piston du vérin (n° R9). Inspectez visuellement l’outil pour la présence de soudures fissurées, de pièces pliées, lâches ou manquantes ou de fuites d’huile hydraulique. Inspectez immédiatement le vérin hydraulique s'il a subi une charge ou une charge d'impact anormale.
- Page 30 8656316 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES V1.0 pas le vérin s'il ne semble pas fonctionner correctement. Demandez à un technicien de service qualifié d'entretenir ou de réparer le système hydraulique. NETTOYAGE Nettoyez l'extérieur de la presse en utilisant un chiffon propre, sec et doux.
- Page 31 V1.0 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES 8656316 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil.
- Page 32 8656316 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES V1.0 RÉPARTITION DES PIÈCES For technical questions call 1-800-665-8685...
- Page 33 V1.0 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES 8656316 LISTE DES PIÈCES - PRESSE DESCRIPTION QTÉ Boulon Ressort Ressort Vérin Bille en acier Tuyau d’huile 2 Cale de blocage Joint torique Joint Cadre de plateforme Raccord direct Anneau élastique Écrou Goupille Rondelle-frein...
- Page 34 8656316 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES V1.0 For technical questions call 1-800-665-8685...
- Page 35 V1.0 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES 8656316 LISTE DES PIÈCES - POMPE DESCRIPTION QTÉ P19 Joint torique Anneau de retenue P20 Vis Goupille Rondelle-frein Poignée pour base P22 Plaque d’arrêt Goupille P23 Bille en acier Grand noyau de la P24 Base de la bille en...
- Page 36 8656316 PRESSE D'ATELIER HYDRAULIQUE, 20 TONNES V1.0 LISTE DES PIÈCES - VÉRIN DESCRIPTION QTÉ Vérin Écrou Bague d’étanchéité Rondelle PTFE Écrou de piston Joint torique Ressort Tige de piston R10 Anneau en cuivre R12 Anneau de limiteur R13 Goupille For technical questions call 1-800-665-8685...
