Manuels Connexes pour Danfoss DEVIreg Basic
Sommaire des Matières pour Danfoss DEVIreg Basic

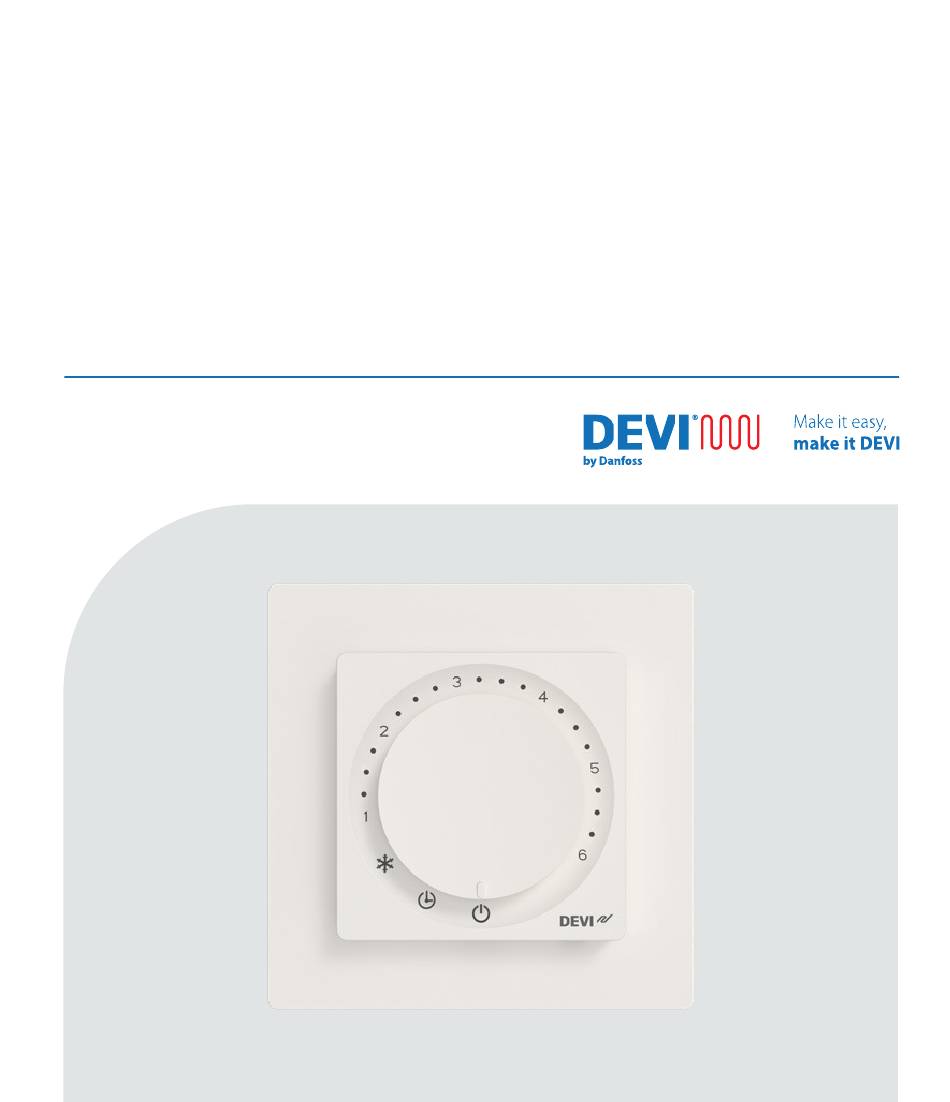

- Page 1 Guide d’installation DEVIreg™ Basic Thermostat sonde de sol électronique intelligent programmable, contrôlé par application...
- Page 3 GUIDE D'INSTALLATION DEVIreg™ Basic Table des matières Introduction Conformité à la norme Instructions de sécurité Consignes d'installation Mode d’emploi Application DEVI Control : Guide d’utilisation de l’application DEVI Control : Fiche d’écoconception Garantie Instructions de mise au rebut...
- Page 4 GUIDE D'INSTALLATION DEVIreg™ Basic Introduction Le DEVIreg™ Basic est un thermostat de chau age au sol électrique avec horloge adaptative qui o re un moyen e cace de contrôler votre système de chau age par le sol électrique en fonction de la température du plancher.
- Page 5 EN 300 328 (Utilisation e cace du spectre radioélectrique pour les équipements radio fonctionnant dans la bande 2,4 GHz) DÉCLARATION DE CONFORMITÉ EUROPÉENNE SIMPLIFIÉE Par la présente, Danfoss A/S déclare que l'équipement radio DEVIreg™ Basic est conforme à la directive 2014/53/UE. La déclaration de conformité complète est disponible sur...
- Page 6 GUIDE D'INSTALLATION DEVIreg™ Basic Instructions de sécurité Assurez-vous que l’alimentation secteur du thermostat est coupée avant de commencer l’installation. Important : Lorsque le thermostat est utilisé pour la régulation d'un élément du plancher chau ant, utilisez toujours une sonde de dalle, et ne réglez jamais la température du plancher maximale à...
- Page 7 GUIDE D'INSTALLATION DEVIreg™ Basic • Les enfants doivent rester sous surveillance pour s’assurer qu’ils ne jouent pas avec le thermostat/commutateur. • L’appareil est conçu pour un fonctionnement en continu. Vidéos d’instructions Pour vous faciliter la tâche, nous présentons les caractéristiques et les fonctions du produit dans des vidéos disponibles sur notre chaîne YouTube.
- Page 8 GUIDE D'INSTALLATION DEVIreg™ Basic Consignes d'installation Suivez ces consignes lors de l’installation du thermostat pour une expérience utilisateur optimale de la régulation thermique. Installez la sonde à plus de 50 cm des ouvertures de fenêtre et de porte. Le thermostat ne doit pas être installé dans des zones humides directes (zones 0, 1 et 2).
- Page 9 GUIDE D'INSTALLATION DEVIreg™ Basic Étapes d'installation Description Illustration 1. Déballez le thermostat. Véri ez que toutes les pièces sont présentes (1 unité de thermostat, 1 alimentation, 1 plaque de nition et 1 sonde laire) ainsi que les instructions rédigées dans la langue locale o cielle.
- Page 10 GUIDE D'INSTALLATION DEVIreg™ Basic Description Illustration 3. Le rayon de courbure du exible doit être supérieur à 50 mm. 4. Assurez-vous que la sonde de dalle est placée à égale distance entre deux câbles chau ants (> 2 cm ) situés à un endroit représentatif.
- Page 11 GUIDE D'INSTALLATION DEVIreg™ Basic Description Illustration 6. Assurez-vous que le circuit de câblage est déconnecté et hors tension, désactivez le disjoncteur multipolaire. 7. Raccordez les câbles conformément au schéma de câblage à l’arrière de l'alimentation du thermostat. Assurez-vous que les bornes sont correctement xées et que les câbles sont bien connectés.
- Page 12 GUIDE D'INSTALLATION DEVIreg™ Basic Description Illustration 9. Fixez l'alimentation du thermostat à la boîte à bornes murale à l’aide de vis insérées dans au moins 2 des trous prévus à cet e et sur le bloc d'alimentation. Remarque : placez le thermostat en respectant la èche 10.
- Page 13 GUIDE D'INSTALLATION DEVIreg™ Basic Description Illustration 13. Le thermostat est maintenant Le thermostat ne nécessite aucun prêt à l’emploi. réglage dans l’application, mais cela sera nécessaire pour modi er les fonctions avancées, les programmes, etc. 14. Démontez l’avant du thermostat E ectuez soigneusement les étapes pour le remplacer.
- Page 14 GUIDE D'INSTALLATION DEVIreg™ Basic Schéma de raccordement DEVIreg™ Basic NTC 15 k à 25 °C Charge max. 16 A...
- Page 15 GUIDE D'INSTALLATION DEVIreg™ Basic Caractéristiques techniques Tension de 220-240 V~, 50/60 Hz fonctionnement Puissance consommée OFF : <175 mW Veille : <200 mW Taux de contact : - Charge résistive 230 V ~ 16 A/3680 W - Charge inductive Cos φ = 0,3 max. 1 A Sonde de dalle NTC 15 k à...
- Page 16 GUIDE D'INSTALLATION DEVIreg™ Basic Température pour l'essai 75 °C de pression à la bille Température de stockage -25 °C à 60 °C Fonctions Horloge 3 périodes par jour. La résolution de l'horloge est de 30 minutes. Dimensions 85 mm x 85 mm x 20-24 mm (profondeur d'encastrement : 22 mm) Poids 194 g...
- Page 17 GUIDE D'INSTALLATION DEVIreg™ Basic Mode d’emploi Interface produit Réglage de la température Indicateur Programme Horloge/ Communication avec l’application Mode hors gel * Lorsque le bouton est en mode de réglage de la température, le thermostat n’exécute pas le programme horaire.
- Page 18 GUIDE D'INSTALLATION DEVIreg™ Basic Position du bouton Description Dans cette position, le thermostat n’est pas actif. Dans cette position, le thermostat fonctionne en mode programme. Programme Horloge/ Communication avec Dans cette position, le thermostat est l’application prêt pour la con guration/modi cation de l’application.
- Page 19 GUIDE D'INSTALLATION DEVIreg™ Basic En sélectionnant le mode Hors gel, le thermostat s’assurera que la température hors gel est maintenue. Cette valeur peut être réglée entre 4 et 14 °C (par défaut 5 °C) dans l’application. En sélectionnant le mode Programme Horloge/Communication avec l'application, l’appareil peut être connecté...
- Page 20 GUIDE D'INSTALLATION DEVIreg™ Basic Réglage du Température Avec rupture cadran approximative de surface du sceau* * Les températures ci-dessus correspondent aux températures attendues à l’emplacement de la sonde de dalle. N’utilisez pas la technique de rupture avec des tapis chau ants ns. Indicateurs Les indicateurs se trouvent à...
- Page 21 GUIDE D'INSTALLATION DEVIreg™ Basic changement d’état du chau age, d’événement de programmation, de raccordement à l’application ou d’apparition d’erreurs/avertissements. Indicateur de chaleur • Cet indicateur s’allume et devient rouge lorsque le thermostat s’active et fournit du courant à l’élément chau ant électrique. Au bout de quelques secondes, l'indicateur s’éteint.
- Page 22 GUIDE D'INSTALLATION DEVIreg™ Basic Programme • Cet indicateur s’allume en blanc lorsque le programme intégré passe de Non actif à actif et inversement. Au bout de quelques secondes, l’indicateur s’éteint. • L'indicateur clignote pendant une partie du processus d’appairage. • Cet indicateur clignote en blanc en cas d’avertissements.
- Page 23 GUIDE D'INSTALLATION DEVIreg™ Basic Restauration des réglages par défaut Pour e ectuer une restauration des réglages par défaut, le thermostat doit être sous tension et correctement monté. Au bas de l’appareil se trouve un trou d’ é pingle (entouré ci-dessous). En insérant une aiguille dans ce trou d’ é pingle, un bouton est activé.
- Page 24 GUIDE D'INSTALLATION DEVIreg™ Basic Rupture du sceau Pour permettre au thermostat d’atteindre une température du plancher de 45 °C, une modi cation permanente doit être e ectuée, ce qui peut annuler votre garantie sur le produit et les produits connectés. La limite de température maximale supérieure doit être réglée dans l’application une fois l'opération e ectuée.
- Page 25 GUIDE D'INSTALLATION DEVIreg™ Basic Application DEVI Control : Guide d’utilisation de l’application DEVI Control : RÉFÉRENCE AU MANUEL DE L’APPLICATION Pour appairer le thermostat avec l’application, lancez l’application et suivez les instructions fournies. Fonctions activées par l’application • installation assistée • verrouillage des réglages •...
- Page 26 GUIDE D'INSTALLATION DEVIreg™ Basic Avertissements et messages d'erreur Tableau des avertissements Avertisse- Description Référence ment Programme Régler lorsque la programmation est remplacé par un active (dé nie dans l’application), mais réglage manuel que le cadran a été tourné pour dé nir un du cadran point de consigne manuel Si le format d’heure est totalement invalide –...
- Page 27 Le thermostat dalle décon- connexion l’installateur doit redémarrer nectée à la sonde a ou le service pour fonctionner été perdue après-vente de nouveau Danfoss local Sonde Sonde Contactez Le thermostat de dalle court- l’installateur doit redémarrer court-cir- circuitée ou le service pour fonctionner cuitée...
- Page 28 Contactez Non applicable d’ambiance capteur de l’installateur pour déconnecté tempé- ou le service DEVIreg™ Basic rature après-vente ambiante Danfoss local trop basse. Capteur Valeur du Contactez Non applicable d’ambiance capteur de l’installateur pour court-circuité tempéra- ou le service DEVIreg™ Basic ture am- après-vente...
- Page 29 Erreur irrépa- Tension Contactez rable, tension d’alimen- l’installateur d’alimenta- tation ou le service tion défectueuse après-vente détectée Danfoss local Erreur du po- Poten- Contactez Le potentiomètre tentiomètre/ tiomètre l’installateur lit une valeur cadran défectueux ou le service en dehors de la détecté...
- Page 30 GUIDE D'INSTALLATION DEVIreg™ Basic Fiche d’écoconception Pour se conformer au règlement 2015/1188 relatif aux exigences d'écoconception applicables aux dispositifs de chau age décentralisés électriques, le tableau suivant doit être rempli avec les caractéristiques du système de chau age. Les informations du thermostat pour ce produit spéci que y sont préremplies. Veuillez remplir toutes les données manquantes.
- Page 31 GUIDE D'INSTALLATION DEVIreg™ Basic contrôle thermique manuel Puissance de la charge thermique avec réception [oui/ minimale d'informations sur non] (indicative) la température de la pièce et/ou extérieure contrôle thermique Puissance électronique de thermique la charge avec [oui/ maximale indication de non] max,c continue...
- Page 32 GUIDE D'INSTALLATION DEVIreg™ Basic contrôle de la puissance À la puissance thermique à un thermique <0,00062 seul palier, pas [non] minimale de contrôle de la température ambiante Deux ou plusieurs paliers En mode manuels, pas <0,000175 kW [non] veille de contrôle de la température ambiante avec contrôle de...
- Page 33 GUIDE D'INSTALLATION DEVIreg™ Basic contrôle électronique de la température [non] ambiante et programmateur journalier contrôle électronique de la température [oui] ambiante et programmateur hebdomadaire Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la température ambiante, avec [non] détecteur de présence contrôle de la...
- Page 34 GUIDE D'INSTALLATION DEVIreg™ Basic avec option de contrôle à [non] distance avec contrôle de démarrage [oui] adaptatif avec limitation de la durée [non] d'activation avec sonde à [non] globe noir Danfoss A/S, Nordborgvej 81, 6430 Nordborg, Coordonnées Danemark...
- Page 35 2 ans à la date de fabrication, aux conditions suivantes : Pendant la durée de la garantie, Danfoss fournira un produit comparable neuf ou réparera le produit s’il est défectueux en raison d’une mauvaise conception, d’un défaut de matériaux ou de fabrication.
- Page 36 été e ectuée par des électriciens non agréés. Tout travail sera facturé à plein tarif si Danfoss doit examiner ou réparer des défauts dus à l’une des situations susmentionnées. La garantie DEVIwarranty ne couvre pas les produits qui n’ont pas été...
- Page 37 GUIDE D'INSTALLATION DEVIreg™ Basic...
- Page 38 GUIDE D'INSTALLATION DEVIreg™ Basic Instructions de mise au rebut Ce symbole sur le produit indique qu’il ne doit pas être jeté avec les déchets ménagers. Il doit être remis au système de reprise applicable pour le recyclage des équipements électriques et électroniques. •...
- Page 39 Toutes les marques commerciales citées dans ce document sont la propriété de Danfoss A/S ou des sociétés du groupe Danfoss. Danfoss et le logo Danfoss sont des marques déposées de Danfoss A/S. Tous droits réservés.
