REMPLACEMENT DE LA POIGNÉE
1) Retirer la poignée en dévissant le boulon à tête hexagonale à 'aide
d'une clé à douilles de 7/16 po.
2) Ajuster la nouvelle poignée de porte sur le loquet de la porte et la
fixer.

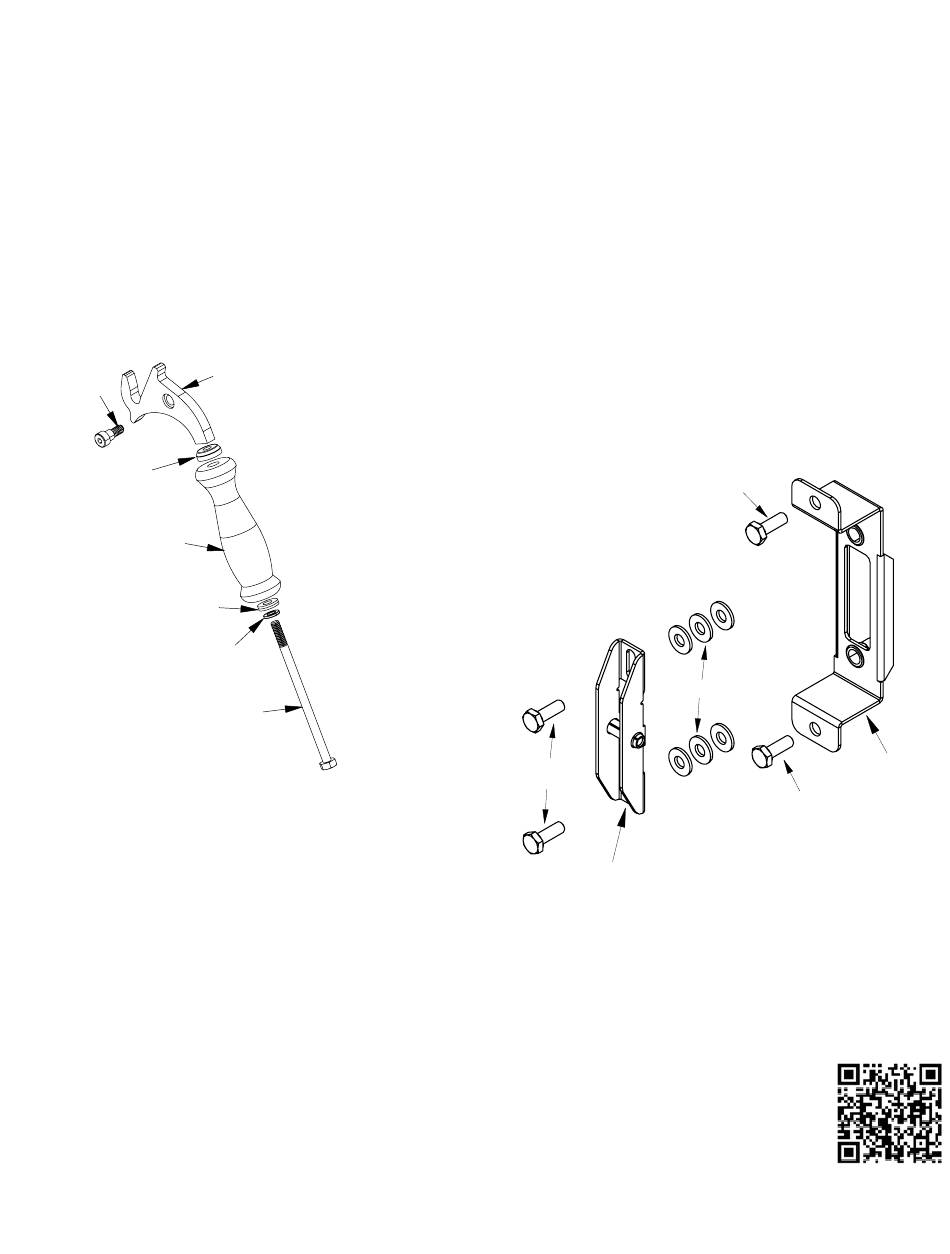

Assembler la poignée en suivant les étapes suivantes :
a) Placer la rondelle de verrouillage et la rondelle fendue sur le
boulon à tête hexagonale.
b) Placer le boulon à tête hexagonale dans la poignée.
c) Place l'espaceur sur le filetage du boulon à tête hexagonale.
d) Visser la poignée dans le loquet de la porte.
Vis
à épaulement
Es
pace r
u
Poignée
de porte
Rondelle
de ver ouillage
20 | Encastrable au bois en fonte Hampton® HI200
Loquet
de la porte
Rondelle
r
fendue
Boulon
hexagonal
RÉGLAGE DU LOQUET
Le loquet de la porte nécessite un réglage puisque le matériau du joint
de la porte se comprime après plusieurs feux. Le retrait des rondelles
d'écartement, comme illustré sur le schéma ci-dessous, permettra de
rapprocher le loquet de l'encadrement de porte pour renforcer l'étanchéité.
1) Retirer l'ensemble du loquet de l'appareil en dévissant les 2 boulons
externes à tête hexagonale.
2) Retirer le loquet du support de fixation en dévissant les 2 boulons
internes à tête hexagonale.
3) Retirer la quantité nécessaire de rondelles d'espacement sur le sup-
port de fixation. S'assurer d'enlever le même nombre de rondelles
d'espacement sur les parties inférieure et supérieure.
4) Fixer à nouveau le loquet au support de fixation à l'aide des 2 boulons
internes à tête hexagonale.
5) Fixer à nouveau le loquet à l'appareil à l'aide des 2 boulons externes
à tête hexagonale.
Dispositif du loquet
Rondelles
d'écartement
Boulons internes
à tête hexagonale
Loquet
Boulon externe
à tête hexagonale
Suppor de fixation
Boulon externe
à tête hexagonale
