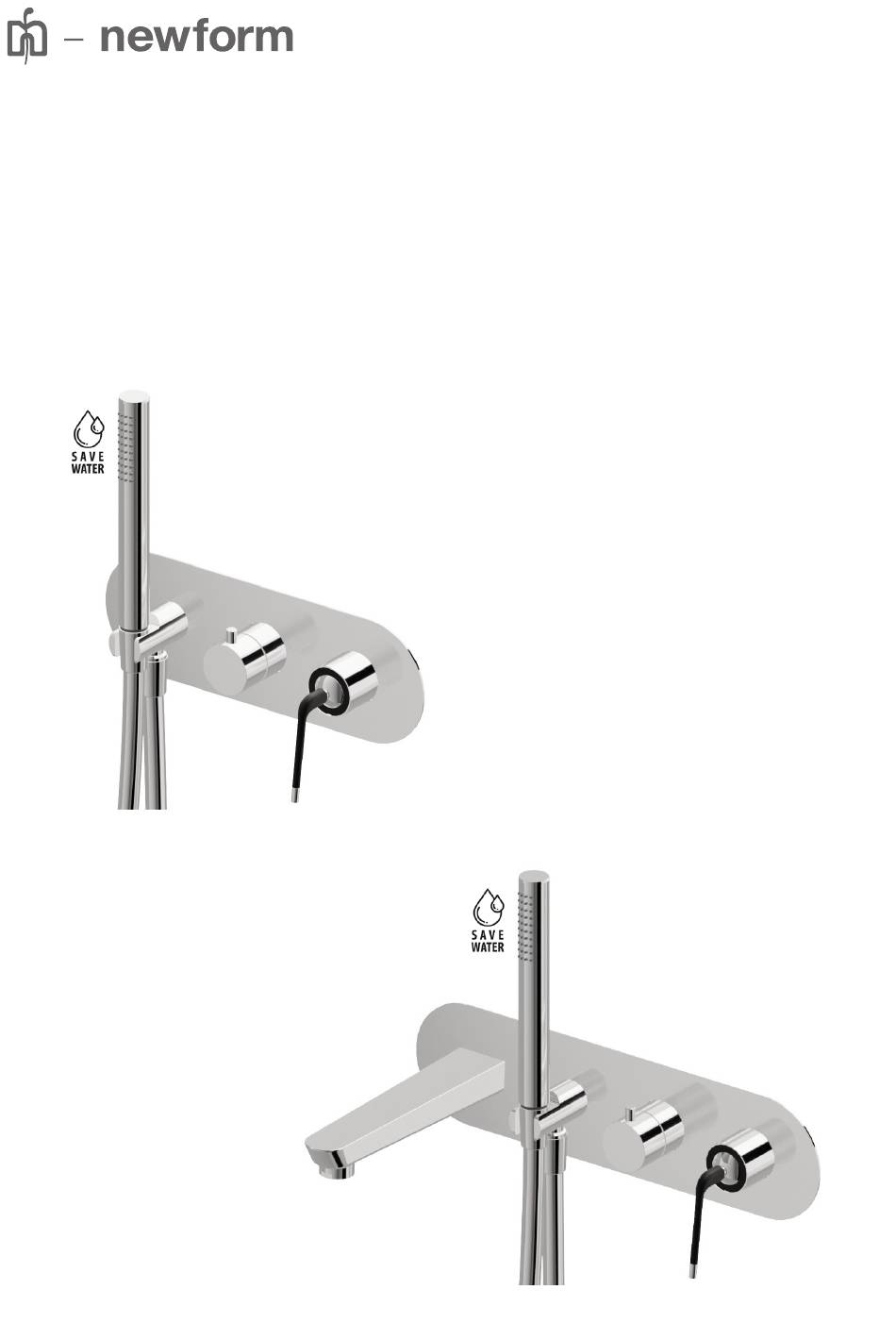

- Page 1 istruzioni instructions instructions de montage O’RAMA Bedienungsanleitung instrucciones инструкции instruktioner 使用说明 تعليامت 68469E 68472E...
- Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Page 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. • Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой изделия.
- Page 4 O’RAMA DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE البيانات املرجعية СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 68469E 31030 ⌀ 24 M16x2 ⌀ 30 ⌀ 41 ⌀ 41 68472E 31031 ⌀ 24 M16x2 M16x2 ⌀ 30 ⌀ 41 ⌀ 41 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Page 5 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- O’RAMA УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ 31030 ВНИМАНИЕ: Проверьте RU - IT - ATTENZIONE: Testare l’impianto senza установку, не снимая rimuovere il tappo-protezione in plastica. EN - ATTENTION: Test the installation with- пластиковую...
- Page 6 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- O’RAMA УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ 31031 IT - ATTENZIONE: Testare l’impianto senza ВНИМАНИЕ: Проверьте RU - rimuovere il tappo-protezione in plastica. установку, не снимая EN - ATTENTION: Test the installation with- пластиковую...
- Page 7 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- O’RAMA УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ ✖ ✖ IT - ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso. EN - ATTENTION: before removing protection cap, in order to proceed with the asembling of the external parts, be sure that the installation is closed.
- Page 8 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- O’RAMA УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ TAGLIARE A FILO DEL RIVESTIMENTO ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO SKÄR AV JÄMS MED...
- Page 9 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- O’RAMA УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ □ 14mm ⬡ 8mm ⬡ 2.5mm ⬡ 2.5mm املرحلة FASE 4_PHASE 4_ÉTAPE 4_SCHRITT 4_FASE 4_ 4 ЭТАП_FAS 4_步骤4_ 4 Avvitare le boccole (1).
- Page 10 HACIA PARA ABAJO КНИЗУ PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- NEDÅT 朝下 O’RAMA УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ SEDE O-RING FRONT REAR SEDE O-RING SEAT O-RING SIEGE DE O-RING SEAT O-RING SIEGE DE O-RING SEAT O-RING ASIENTO O-RING...
- Page 11 HACIA PARA ABAJO КНИЗУ PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- NEDÅT 朝下 O’RAMA УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ SEDE O-RING FRONT REAR SEDE O-RING SEAT O-RING SIEGE DE O-RING SEAT O-RING SIEGE DE O-RING SEAT O-RING ASIENTO O-RING...
- Page 12 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- O’RAMA УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ water flow water flow water flow املرحلة FASE 6_PHASE 6_ÉTAPE 6_SCHRITT 6_FASE 6_ 6 ЭТАП_FAS 6_步骤6_ 6 Inserire il regolatore di portata, posizionandolo come indicato in figura. Insert the flow regulator, positioning it as shown in the figure.
- Page 13 O’RAMA ЗАПЧАСТИ RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ قطع الغيار RESERVDELAR_ 备件 _ 68469E - 68472E 28671 28664 28665 25227 25930 28666 10403 25912 25228 30970 10698 15652 10980 10604 24522 13356 23129 15144 14859...
- Page 14 Si raccomanda inoltre di eseguire la pulizia dei rubinetti esclusivamente con acqua e sapone, evitando l’impiego di detersivi abrasivi (in polvere o liquidi), spugne abrasive o altri prodotti contenenti alcool, acidi od altre sostanze aggressive. La Newform s.p.a. non risponderà dei danni causati dall’inosservanza di tali regole.
- Page 15 Les recomendamos, además, que limpien los grifos utilizando exclusivamente agua y jabón, evitando el empleo de detergentes abrasivos (en polvo o líquidos), esponjas abrasivas u otros productos que contienen alcohol, ácidos u otras sustancias agresivas. La Newform s.p.a. no responderà de los daños causados por el incumplimiento de tales reglas. INSTANDHALTUNG WECHSEL DER KARTUSCHE Die Befestigungsschraube (1) abschrauben und den Handgriff (2) herausnehmen.
- Page 16 Det rekommenderas dessutom att du rengör kranarna uteslutande med tvål och vatten och undviker användning av nötande rengöringsmedel (i pulverform eller flytande), nötande svampar eller andra produkter, som innehåller alkohol, syror eller andra aggressiva ämnen. Newform S.p.A. ansvarar inte för skador, som orsakats av underlåtenhet att följa dessa regler. 维护...
- Page 17 S.p.A أو ق ِ طع اإلسفنج الكاشطة أو املنتجات األخرى التي تحتوي عىل كحول أو أحامض أو مواد عدوانية أخرى. ت ُعفى .. من أية مسؤولية عن األ رض ار الناجمة عن عدم م ر اعاة هذه القواعدNEWFORM ⬡ 2.5mm O-RING ⬡...
- Page 18 O’RAMA PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ FLÖDESHASTIG- الحموالت HETER _ 总量_ 68469E (31030) OUT 1 OUT 1 OUT 2 (FREE) OUT 2 (FREE) OUT 1 68469E (31030) OUT 1 OUT 2 (FREE) l/min l/min 5,13 10,11 OUT 1 7,09 14,06 OUT 2...
