Tableaux | Tableau de point d'origine *.pr
Paramètre
ACTNO
LOCKED
Consultez le manuel de votre machine !
Avec le paramètre machine optionnel CfgPresetSettings (n° 204600),
le constructeur de la machine peut verrouiller l'initialisation d'un point
d'origine sur certains axes.
Transformation de base et offset
La commande interprète les transformations de base SPA, SPB et SPC comme
rotation de base ou rotation de base 3D dans le système de coordonnées de la pièce
W-CS. La commande déplace les axes linéaires pendant l'exécution en fonction de la
rotation de base sans que la pièce ne change de position.
Informations complémentaires :
Page 203
La commande interprète tous les offsets axe par axe comme déplacement dans
le système de coordonnées de la machine M-CS. L'effet des offsets dépend de la
cinématique.
Informations complémentaires :
Page 186
HEIDENHAIN conseille d'utiliser la rotation de base 3D car il s'agit d'une
technique qui s'utilise de manière flexible.
Exemple d'application
La fonction de palpage Rotation (ROT) permet de déterminer le désaxage d'une
pièce. Le résultat peut être repris comme transformation de base ou comme offset
dans le tableau de points d'origine.
Informations complémentaires :
Page 316

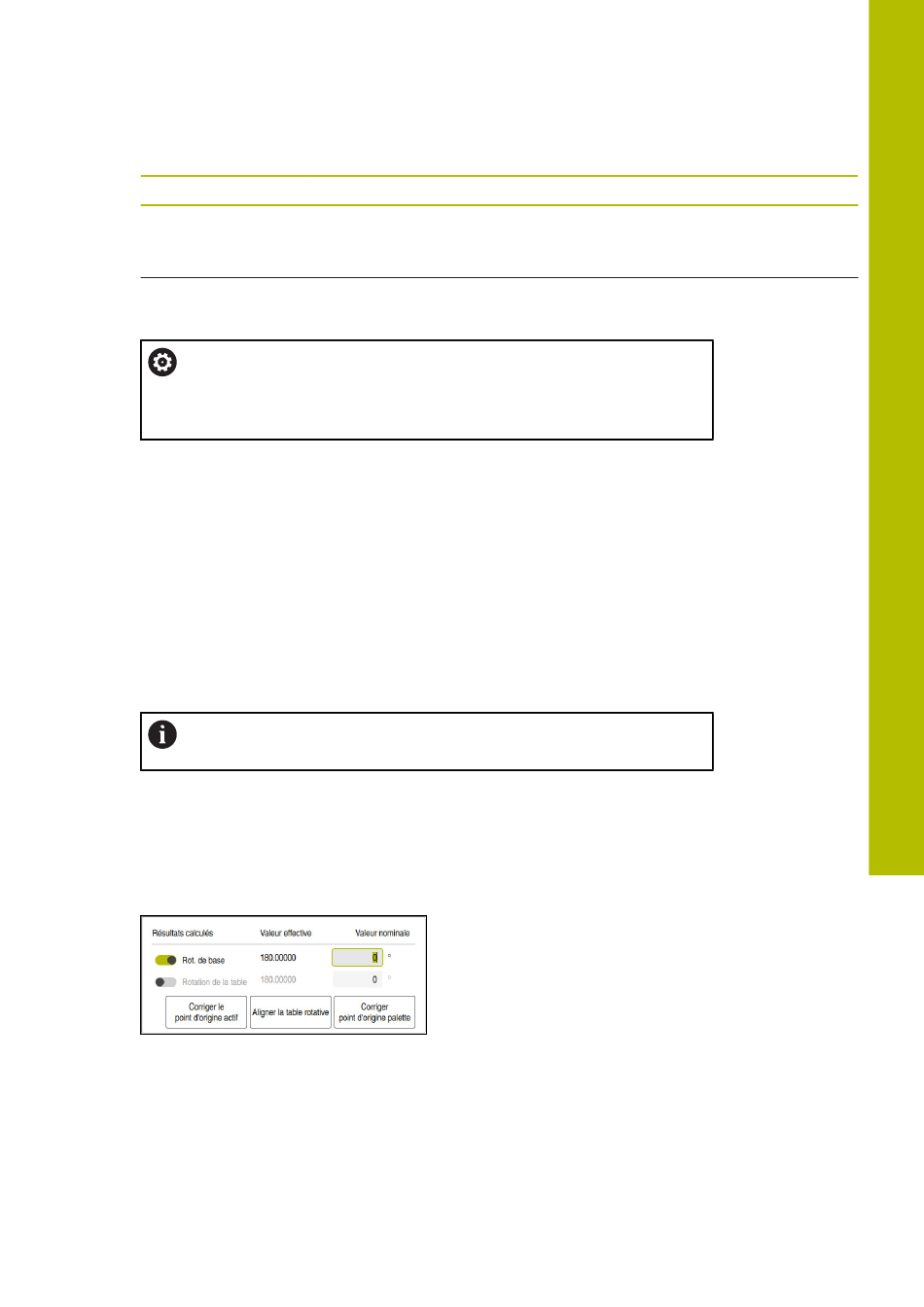

Résultats de la fonction de palpage Rotation (ROT)
Lorsque le commutateur Rot. de base est actif, la CN interprète ce désaxage
comme transformation de base. La touche Corriger le point d'origine actif permet
d'enregistrer le résultat dans les colonnes SPA, SPB et SPC du tableau de points
d'origine. Dans ce cas, la touche Aligner la table rotative n'a aucune fonction.
Si vous activez le commutateur Rotation de la table, la CN interprétera le
désalignement comme un offset. La touche Corriger le point d'origine actif
permet d'enregistrer le résultat dans les colonnes A_OFFS, B_OFFS et C_OFFS du
tableau de points d'origine. La touche Aligner la table rotative vous permet de
déplacer les axes rotatifs à la position du décalage.
HEIDENHAIN | TNC7 basic | Manuel utilisateur Configuration et exécution | 10/2023
Signification
Point d'origine actif de la pièce
La CN écrit automatiquement 1 dans la ligne active.
Programmation : 0, 1
Protection en écriture de la ligne du tableau
Programmation : Largeur de texte 16
"Rotation de base et rotation de base 3D",
"Système de coordonnées machine M-CS",
"Déterminer et compenser la rotation d'une pièce",
