Transformation de coordonnées | Systèmes de coordonnées
9.1.6 Système de coordonnées du plan d'usinage W-CS
Application
Dans le système de coordonnées du plan d'usinage WPL-CS, vous définissez la
position et l'orientation du système de coordonnées de programmation I-CS et, ainsi,
la référence pour les valeurs de coordonnées dans le programme CN. Pour cela,
vous programmez des transformations après avoir incliné le plan d'usinage.
Informations complémentaires :
CS", Page 196
Description fonctionnelle

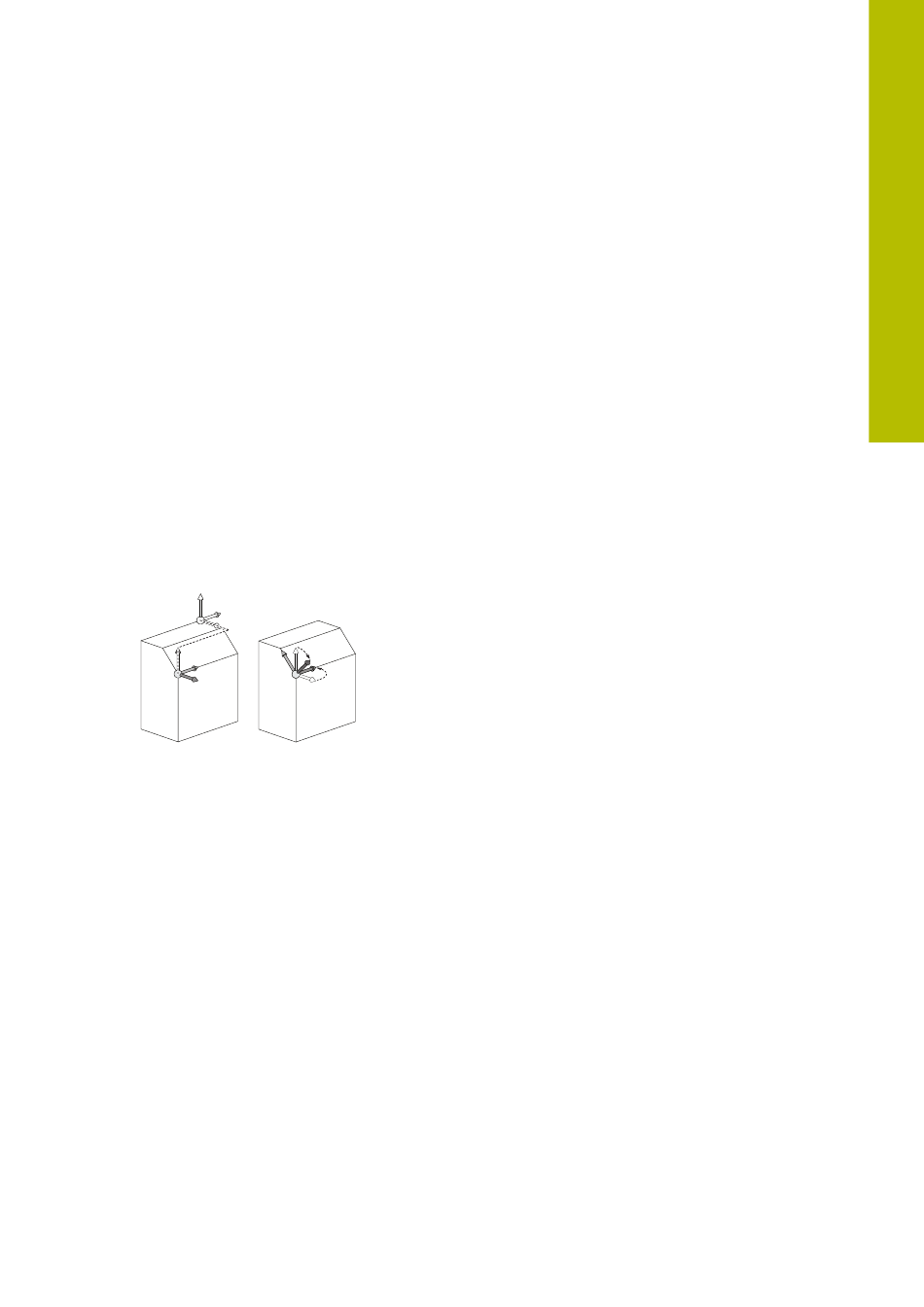

Propriétés du système de coordonnées du plan d'usinage WPL-CS
Le système de coordonnées du plan d'usinage WPL-CS est un système de
coordonnées cartésiennes tridimensionnel. Vous définissez l'origine des
coordonnées du WPL-CS dans le système de coordonnées de la pièce W-CS à l'aide
des transformations.
Informations complémentaires :
Page 191
Si aucune transformation n'est définie dans le W-CS, la position et l'orientation du W-
CS et du WPL-CS sont identiques.
W-CS
WPL -CS
