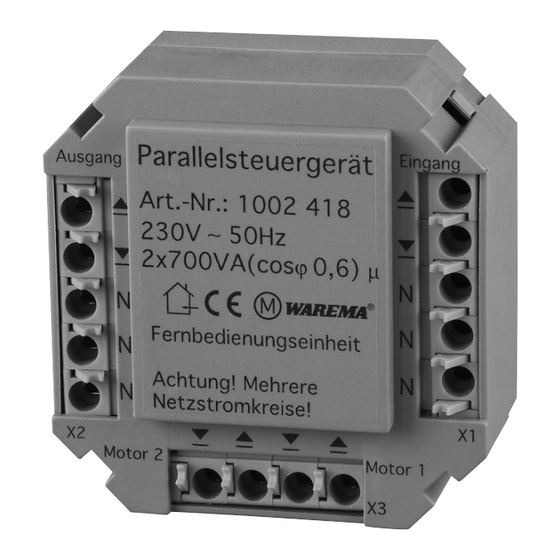

Module de commande en
parallèle II UP/AP
Manuel d'utilisation et d'installation
Généralités
Fig. 1
Module de commande en parallèle II UP/AP
Le module de commande en parallèle permet l'exploitation
simultanée de deux moteurs asynchrones 230 Vca. Les
transmissions sont alimentées par l'organe à manœuvrer.
L'appareil de commande en parallèle II UP possède des
bornes pour le bouclage des câbles, si bien qu'il est pos-
sible de regrouper un grand nombre d'entraînements pour
permettre une commande groupée. Grâce à sa construc-
tion compacte, il est possible d'intégrer l'appareil dans
une boîte de dérivation encastrée. Une variante pour pose
en saillie (Module de commande en parallèle II AP) avec
câbles de raccordement préconfectionnés STAK/STAS-3
est également disponible.
Utilisation conforme
Le module de commande en parallèle a été développé
pour la commande d'installations de protection solaire.
Toute utilisation autre que celles mentionnées dans ces ins-
tructions est soumise à autorisation préalable du fabricant.
Consignes de sécurité
AVERTISSEMENT
La (pose) / dépose de l'installation élec-
trique doit être réalisée par un électricien
agréé selon VDE 0100 ou les prescriptions
légales et normes en vigueur dans le
pays concerné. L'électricien est tenu de
respecter les instructions de pose des ap-
pareils électriques livrés avec le produit.
AVERTISSEMENT
Dès qu'il est permis de supposer qu'il n'est
pas possible de commander l'appareil
sans danger, vous ne devez pas le faire
fonctionner et vous devez le mettre hors
service. Cette supposition est fondée lors-
que
 l e boîtier ou les câbles de raccordement
présentent des dommages,
 l'appareil ne fonctionne plus.
warema_890340_alhb_fr_v9•2022-10-01
A
VERTISSEMENT
Pour garantir la sécurité des personnes,
il faut impérativement observer les points
suivants !
Les enfants ne doivent pas jouer avec les organes de
commande de la commande ni avec la télécommande.
Tenir les télécommandes hors de la portée des enfants.
Assurez-vous que personne ni aucun objet ne se trouve
dans la zone de déplacement des éléments entraînés
(store vénitien, fenêtre, etc.).
Isoler l'appareil de l'alimentation électrique si des travaux
de nettoyage ou d'entretien doivent être effectués !
Fonction
Pendant toute la durée d'un ordre de commande 230 V sur
les entrées MONT ou DESC, les sorties correspondantes
du moteur 1 et du moteur 2 sont activées.
Pose
L'appareil standard est prévu pour être posé dans une
boîte de dérivation ø70 mm.
Cette boîte n'est destinée accueillir que les câbles de
connexion de l'appareil.
Effectuer le raccordement électrique du relais conformé-
ment au schéma de branchement au verso.
L'installation électrique
Un dispositif de protection sur le bâtiment (fusible) et un
sectionneur pour la mise hors tension du store doivent être
disponibles.
Manipulation des bornes à ressort
Fig. 2
Raccordement et séparation des câbles
Après avoir isolé le fil, on enfonce ce dernier dans la borne
(1) jusqu'à ce que l'isolement du fil soit immergé dans
la borne et que le conducteur soit bien maintenu dans la
borne (2). Pour séparer la connexion, enfoncer la touche
de déverrouillage correspondante jusqu'en butée à l'aide
d'un tournevis puis tirer sur le conducteur pour le faire
sortir de la borne (3).
Sous réserve de modifications techniques
Valable à partir du
1er octubre 2022
A conserver pour un usage
ultérieur.
1
