Omnexo Centrale
Manuel d'utilisation et d'installation
Généralités

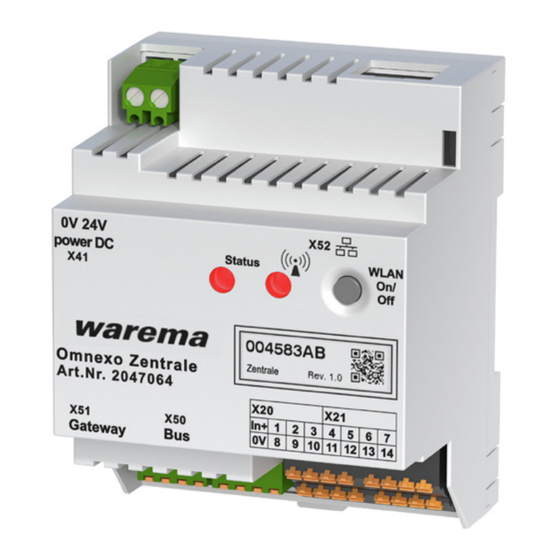

Fig. 1
Omnexo Centrale
L'Omnexo Centrale est un appareil destiné à la commande
de protections solaires et de moteurs de fenêtre.
La commande s'effectue confortablement via un terminal
mobile ou un PC/MAC.
L'alimentation s'effectue via un bloc d'alimentation externe
24 V CC.
Utilisation conforme
L'Omnexo Centrale est un système électronique destiné à
la commutation et à la commande de différents appareils
tels que des protections solaires et des moteurs de fenêtre.
Toute utilisation autre que celle mentionnée dans ce ma-
nuel est soumise à autorisation préalable du fabricant.
Consignes de sécurité
A
VERTISSEMENT
La (pose) / dépose de l'installation élec-
trique doit être réalisée par un électricien
agréé selon VDE 0100 ou les prescriptions
légales et normes en vigueur dans le pays
concerné. Celui-ci est tenu de respecter les
instructions de pose des appareils élec-
triques livrés avec le produit.
A
VERTISSEMENT
Dès lors que l'on peut supposer qu'un fonc-
tionnement sans danger n'est pas possible,
l'appareil ne doit pas être mis en service ou,
le cas échéant, doit être mis hors service.
Cette supposition est fondée si
le boîtier ou les câbles de raccordement
présentent des dommages
l'appareil ne fonctionne plus.
warema_2082829_alhb_fr_v2•2023-09-01
A
VERTISSEMENT
Pour garantir la sécurité des personnes,
vous devez impérativement observer les
points suivants !
Les enfants ne doivent pas jouer avec les organes de
commande de la commande ni avec la télécommande !
Conservez les télécommandes hors de portée des en-
fants !
Assurez-vous que personne ni aucun objet ne se trouve
dans la zone de déplacement des éléments comman-
dés (store vénitien, brise-soleil orientables, etc.) !
Débranchez l'appareil de la tension de service si des
travaux de nettoyage ou d'entretien doivent être effec-
tués !
A
VERTISSEMENT
L'Omnexo Centrale ne doit fonctionner
qu'en étant alimenté sous très basse ten-
sion de sécurité.
Pose
L'appareil est conçu pour une pose en armoire de dis-
tribution. La pose s'effectue par clipsage sur un rail DIN
(TH 35-15).
Raccordement électrique
Un dispositif de protection (fusible) et un sectionneur pour
la mise hors tension de l'installation doivent être dispo-
nibles sur le site.
Le raccordement électrique s'effectue selon le plan des
connexions situé au verso (fig. 4), le raccordement au
système de bus KNX et aux entraînements se fait par des
bornes à ressort. Les câbles de raccordement sont conçus
comme des bornes à vis.
Des résistances de terminaison doivent être posées au
début et à la fin de chacune des lignes de bus.
Pour des parcours de câbles plus longs, il est néces-
saire d'avoir des HUB.
A
VERTISSEMENT
Toutes les bornes et tous les raccorde-
ments sous tension doivent être intégrale-
ment couverts par le cache du tableau de
commande après l'installation afin d'empê-
cher tout contact. Le cache du tableau de
commande ne doit pas pouvoir être ouvert
sans outil.
Sous réserve de modifications techniques
Valable à partir du
1er septembre 2023
À conserver pour un usage
ultérieur.
