Généralités

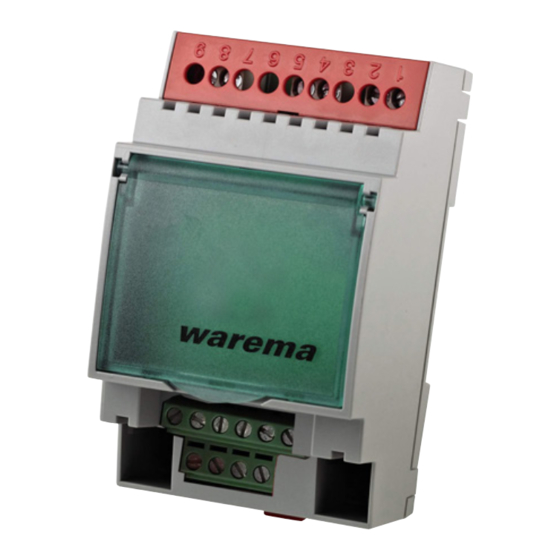

Fig. 1 BAline MIO 16M230 SMI 8I
BAline MIO 16MDC SMI LoVo 8I
La ligne de produits BAline présente un système composé
de différents modules destinés à l'automatisation de pièces
et de bâtiments (tels que les protections solaires, l'éclai-
rage, les fenêtres, les CVC, etc.). Il est possible de rac-
corder jusqu'à 8 modules E/S à chaque module de base
(par exemple, BAline KNXMCM) pour le couplage de bus.
Selon les besoins, le module de base peut être combiné à
un ou plusieurs modules E/S. Ainsi les pièces peuvent être
automatisées de diverses manières.
Le module BAline MIO 16M230 SMI 8I et le module
BAline MIO 16MDC SMI LoVo 8I sont des modules
d'extension équipé d'une interface SMI, pour un fonction-
nement sur un coupleur de bus WAREMA BAline MCM
afin de commuter et de commander des installations. Il
est possible de raccorder à l'interface SMI 16 moteurs
maximum avec une protection sur le site. En l'occurrence,
16 groupes maximum peuvent être commandés. Lors d'un
ordre de déplacement, l'appareil commence en option par
mettre les entraînements SMI sous tension puis leur trans-
met des télégrammes SMI en différé. De plus, le module
présente des entrées avec lesquelles il est possible, en
option, de raccorder des capteurs à sortie de signaux nor-
malisés ou des boutons-poussoirs courants.
L'interface SMI et les entraînements raccordés à la
borne 7 L peuvent être mis hors tension afin d'éviter des
out
charges au repos. L'interface SMI est en l'occurrence tou-
jours alimentée par la tension auxiliaire CA de 230 V.
Les entraînements sont fonctionnent directement, selon
les besoins, avec une alimentation CA de 230 V CA ou de
24 V CC via un bloc d'alimentation séparé.
Utilisation conforme
Le BAline MIO 16M230 SMI 8I et le
BAline MIO 16MDC SMI LoVo 8I sont des appareils des-
tinés à la commande de protections solaires équipées de
moteurs SMI. Toute utilisation autre que celle mentionnée
dans ce manuel est soumise à autorisation préalable du
fabricant.
warema_2033562_alhb_fr_v3•2023-05-01
Consignes de sécurité
A VERTISSEMENT
La (pose) / dépose de l'installation élec-
trique doit être réalisée par un électricien
agréé, conformément à VDE 0100 ou aux
prescriptions légales et normes en vigueur
dans le pays concerné. L'électricien est tenu
de respecter les instructions de pose des
appareils électriques livrés avec le produit.
A VERTISSEMENT
Dès lors que l'on peut supposer qu'un fonc-
tionnement sans danger n'est pas possible,
l'appareil ne doit pas être mis en service
ou, le cas échéant, doit être mis hors ser-
vice. Cette supposition est fondée si
 le boîtier ou les câbles de raccordement
présentent des dommages
 l'appareil ne fonctionne plus.
A VERTISSEMENT
Afin de garantir que l'ensemble de l'instal-
lation fonctionne en toute sécurité, il est
impératif que les entraînements, les unités
de commande moteur et les blocs d'alimen-
tation soient adaptés les uns aux autres
avec précision. Par conséquent, veuillez
contacter notre service de soutien aux pro-
jets avant d'entamer votre planification !
A VERTISSEMENT
Le logiciel de commande chargé en usine
ne peut pas être utilisé pour faire fonction-
ner une installation. Il doit être remplacé
par un logiciel de commande défini en fonc-
tion de l'installation.
Pose
Le module est conçu pour être intégré dans un tableau
électrique (REG).
Pour une pose en tableau électrique, montez l'appareil
par clipsage sur un rail DIN (TH 35-15). Pour faciliter
les travaux de raccordement, vous pouvez détacher
les caches des bornes (reportez-vous à la fig. 2). Pour
le raccordement du réseau, vous pouvez détacher l'un
des caches des bornes.
Pour retirer le cache des bornes :
introduire un tournevis adapté
dans l'ouverture.
Fig. 2 Retrait des caches des bornes
Sous réserve de modifications techniques
Valable à partir du
1er mai 2023
A conserver pour un usage
ultérieur.
