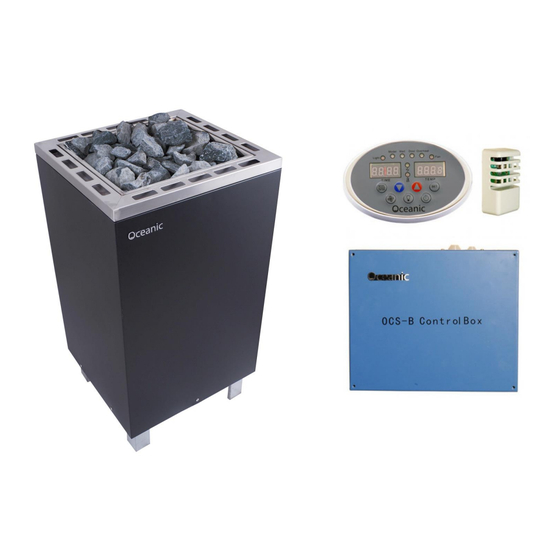

- Page 1 Dernière actualisation : 16.10.2024 POÊLE À SAUNA APOLLO AVEC COMMANDE OCSB (SAUNA TRADITIONNEL) Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 2 14. GARANTIE ET SAV…………………………………………………………………..…….…………………………………………………. page 20 1. INTRODUCTION Merci pour choisir notre poêle à sauna Oceanic Apollo. Prenez s’il-vous-plait le temps de lire complètement ce manuel d’instructions avant de commencer l’installation : il contient des informations très importantes de sécurité, d’installation et d’entretien.
- Page 3 à l'utiliser. Les exploitants commerciaux doivent afficher un avis des précautions de sécurité pour le sauna dans un endroit bien visible à l'extérieur du sauna. Si vous n’avez pas acheté de cabine Oceanic et souhaitez obtenir ces signaux d’avertissements, mettez-vous en relation avec Oceanic Saunas pour les obtenir.
- Page 4 4,5 - 12 5.3. Paramètres de la sonde de température (tableau 3) Température détectée Sécurité anti-surchauffe Dimensions (mm) Modèle ºC ºF ºC ºF Longueur Largeur Hauteur OC-S 0 - 110 32 - 230 Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 5 Depuis le terminal du boitier de contrôle Depuis le terminal du boitier de contrôle Figure 1.a OCAP30, OCAP45 Figure 1.b OCAP60, OCAP75 et OCAP90 Figure 2.a : diagramme de connexions du boitier de contrôle OCSB en monophasé 230V Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 6 Figure 2.b : diagramme de connexions du boitier de contrôle OCSB en triphasé 400V Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 7 Figure 2.c : diagramme de connexions du boitier de commande OCSB – de 3 à 4kW – Valable à partir de mai 2022 Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 8 Figure 2.d : diagramme de connexions du boitier de commande OCSB – de 4.5 à 9kW – Valable à partir de mai 2022 Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 9 7. POÊLE À SAUNA : DÉTAILS TECHNIQUES Figure 3 : dimensions du poêle à sauna Apollo Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 10 Plaque du terminal Accès au terminal Supports de montage Permettent de fixer le générateur de vapeur au poêle Pieds Elèvent le poêle du niveau du sol Plateau inférieur Collecte les excédents d’eau Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 11 Témoin de chauffe du poêle LED de fin de Témoin indiquant que la température programmée est atteinte. Le poêle ne se fonctionnement remettra en chauffe qu’une fois que la température de l’habitacle aura diminué. Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 12 Couvercle du boitier de contrôle général 9. SONDE DE TEMPÉRATURE N° DESCRIPTION FONCTION CARTE PCB CIRCUIT IMPRIMÉ CLIPS FIXATIONS CAPOT PROTECTION DE LA CARTE SONDE DÉTECTE LA TEMPERATURE DISJONCTEUR SECURITE ANTI SURCHAUFFE (SUP. A 120 C°) Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 13 Assurez-vous, grâce aux différents tableaux de ce manuel, que votre arrivée électrique est adaptée à la puissance du poêle ▪ Assurez-vous, grâce aux différents tableaux de ce manuel, que votre installation respecte les distances de sécurité Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 14 Système de prévention anti chauffe en cas d’ouverture de la porte (utilisation publique ou commerciale de la cabine) : installer l’interrupteur en fonction des instructions du fabriquant et connectez les câbles au boitier de contrôle bleu comme indiqué ci- dessous. Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 15 2- Fixez le câble à la paroi pour éviter d’endommager la sonde en cas de tiraillement. 3- Connectez le câble de la sonde au boîtier de contrôle à l’endroit indiqué « sensor ». Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 16 • Tous les poêles à sauna Oceanic sont fournis avec des pierres de péridotite, un type de granit qui agit comme un réservoir de chaleur et est conçu pour résister aux extrêmes de température sans éclater ni se briser.
- Page 17 être remplacées dès que vous constatez que des morceaux commencent à se décomposer. Vous pouvez obtenir des pierres de péridotite de remplacement auprès de Oceanic Saunas. N’utilisez pas de pierres ou de cailloux du jardin ou de la plage, car ils peuvent être inappropriés et pourraient exploser sous l’effet de la chaleur.
- Page 18 Toutes les résistances chauffent au départ et assurent une montée en température rapide puis elles fonctionnent indépendamment les unes des autres pour maintenir une chaleur constante et agréable dans le sauna. Une fois la température Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 19 Option programmable depuis le boitier de connexions. Vous devrez ajouter un interrupteur indépendant, résistant aux hautes températures, à la porte de votre sauna, qui déclenchera l’arrêt du compte-à-rebours en cas d’ouverture de la porte. Oceanic Saunas – www.oceanic-saunas.eu – info@oceanic-saunas.eu – 16.10.2024...
- Page 20 3. Changer le boitier de contrôle 13. UTILISATION ET ENTRETIEN Consultez notre « Manuel d’utilisation du sauna » pour tous nos conseils d’entretien de votre poêle Oceanic et de votre cabine de sauna (nous pouvons vous l’envoyer par email : romane@oceanic-saunas.eu).
