9.

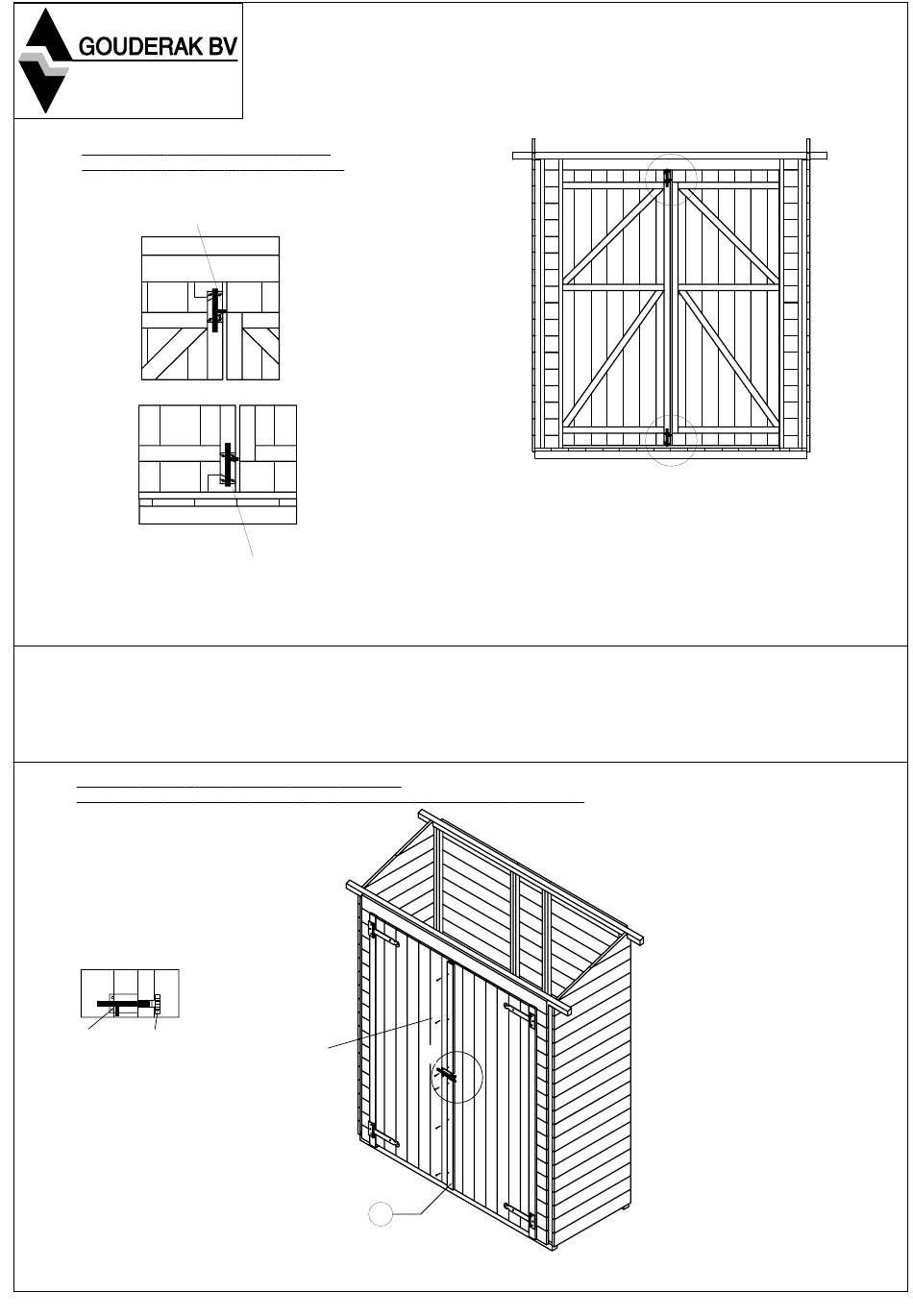

Mounting the slide latches on the inside
Montage des verrous à plaque à l'intérieur
4 st. 3,5x35mm
Detail E.
Detail F.
Mount the slide latch on the left-hand side door, according to Detail G. Use screws 3.5 x 35 mm.
Measure the lengths of the door cover lath and saw these down to size. Make sure this lath falls over the slide latch.
Mount these to the right-hand side door, using screws 3.5 x 35 mm (2 x 3).
Monter le verrou à plaque sur la porte de gauche selon le détail G, avec des vis 3,5x35mm.
Ensuite mesurer les longueurs de la latte de recouvrement de la porte et scier cette latte, (prendre soin que cette latte recouvre le verrou à plaque).
Et fixer cette latte sur la porte de droite avec des vis 3,5x35mm (2x3).
10.
Mounting the slide latch and door cover lath outside
Montage le verrou à plaque à l'extérieur et de la latte de recouvrement de la porte
Detail G.
4 x 3x16mm
2 x 3x16mm
© All rights strictly reserved. Reproduction or issue to third parties in any form whatever is not permitted without written authority from the proprietors.
Mount the slide latches on the inside of the right-hand side door, according to Details E & F,
use screws 3.5 x 35 mm.
Drill a hole in the floor where you will mount the bottom slide latch, to accommodate the latch.
Fixer les verrous à plaque sur le côté intérieur de la porte de droite, selon détails E & F, avec des vis 3,5x35mm.
A l'endroit du verrou à plaque inférieur, il faut percer un trou dans le plancher, pour le verrou.
4 st. 3,5x35mm
6 st. 3,5x35mm
10
G
(E)
(F)
HP0273/6
