7.

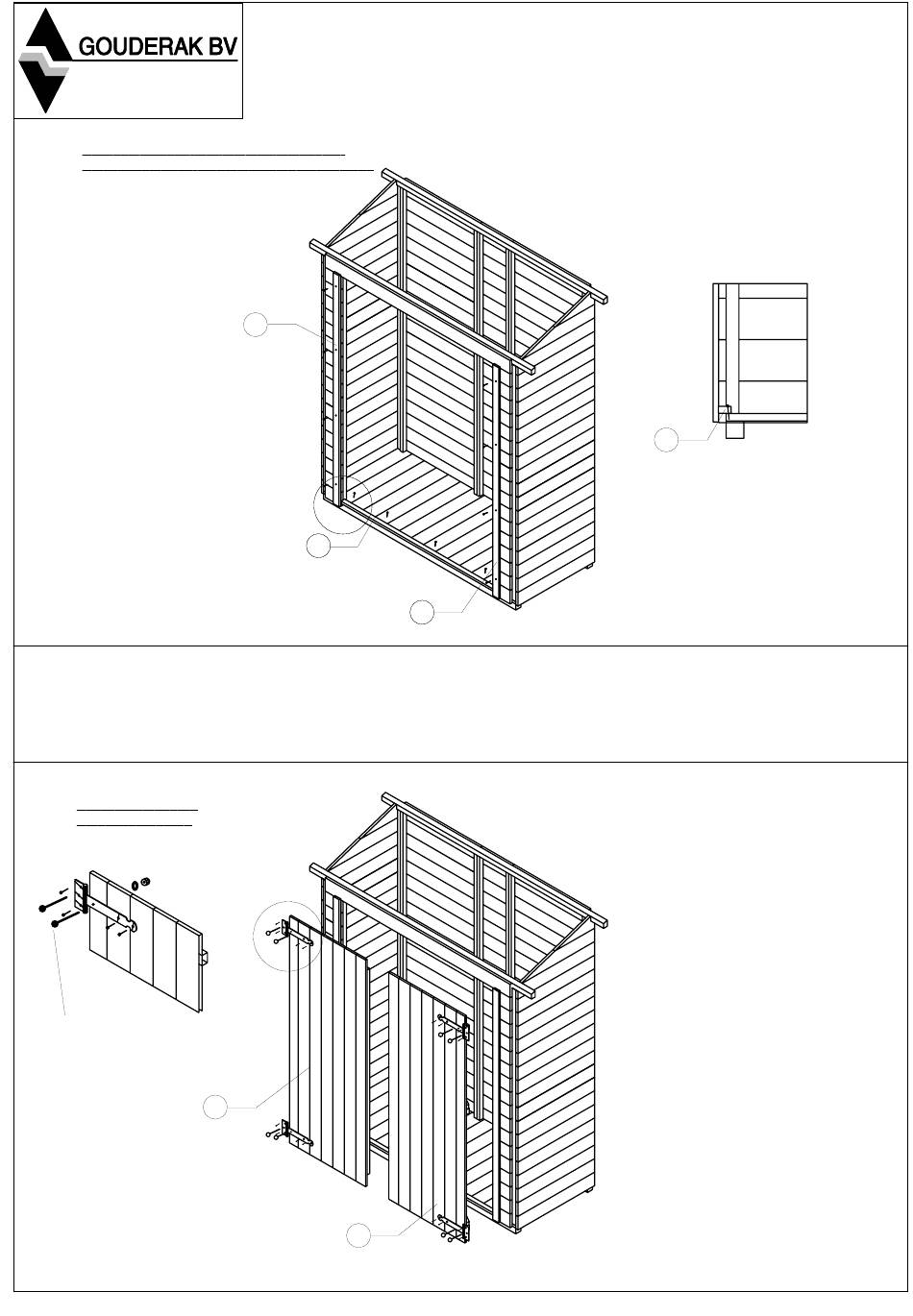

Bevestiging scharnierlatten en afstandslat
Befestigung Scharnierlatten und Abstandslatte
4 st. 3,5x35mm
Bevestig de kruishengen op de deur volgens detail D,
Let er op dat de kruishengen op de deuren komen ter hoogte van de rachel aan de binnenkant van de deur.
Daarna de kruishengen op de scharnierlatten monteren.
Befestigen Sie die Kreuzgehänge wie in Detail D dargestellt.
Achten Sie darauf, dass die Kreuzgehänge in Höhe der Latte an der Innenseite der Tür befestigt werden.
Danach die Kreuzgehänge auf den Scharnierlatten montieren.
8.
Bevestiging deuren
Befestigung Türen
2 st. M6x50mm
4 st 3x25mm
Detail D.
© All rights strictly reserved. Reproduction or issue to third parties in any form whatever is not permitted without written authority from the proprietors.
Bevestig de scharnierlatten met schroeven 3,5x35mm tegen de voorwandpanelen.
Bevestig de afstandslat met schroeven op de vloer volgens detail C met schroeven 3,5x35mm.
Befestigen Sie die Scharnierlatten mit Schrauben 3,5 x 35 mm gegen die Vorderwandpaneelen.
Befestigen Sie die Abstandslatte mit Schrauben 3,5 x 35 mm auf dem Boden (siehe Detail C).
10
(C)
15
4 st. 3,5x35mm
4 st. 3,5x35mm
(D)
17
18
10
4 st. 3,5x35mm
Detail C.
15
HP0273/5
