SOUS-PLAQUE DE FIXATION POUR "JPM"
Cette sous-plaque permet de fixer l'électro-poignée art. 40620 – 40621 – 40820 –
40821 aux barres anti-panique JPM modèleCette sous-plaque permet de fixer
l'électro-poignée art. 40620 – 40621 – 40820 – 40821 aux barres anti-panique JPM
Fluid

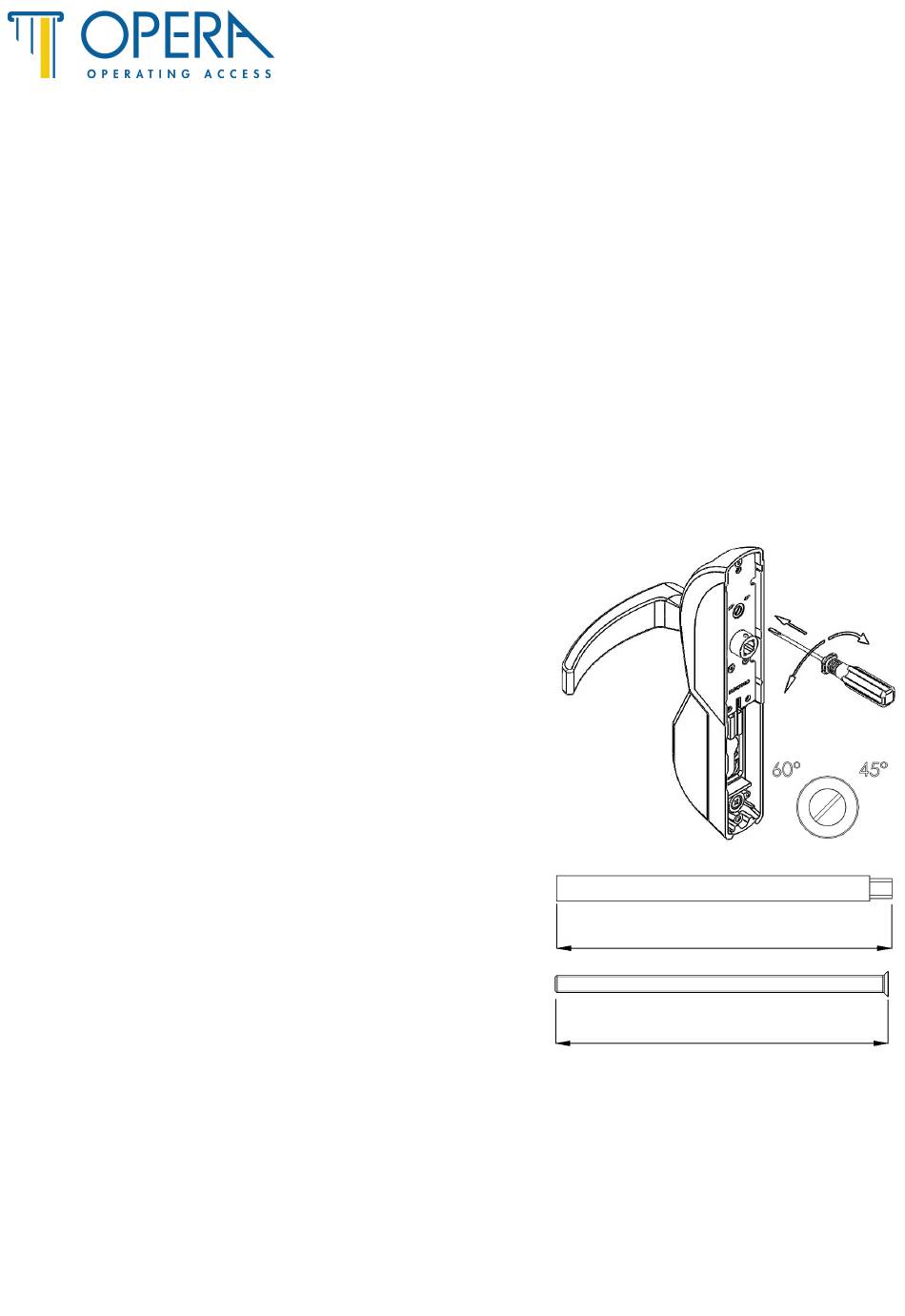

Positionner le sélecteur de rotation à 45° .
•
Pour modifier la sélection, pousser et tourner le
cylindre de sélection avec un tournevis plat
jusqu'aux degrés souhaités (voir image).
Relâcher le cylindre.
•
Raccourcir le carré d'actionnement en dotation
•
et les vis de fixage.
ART. 0042807.B
COMPATIBILITE
INSTALLATION
L carré = épaisseur porte + 25mm
L vis = épaisseur porte - 5mm
Rotation 45°
