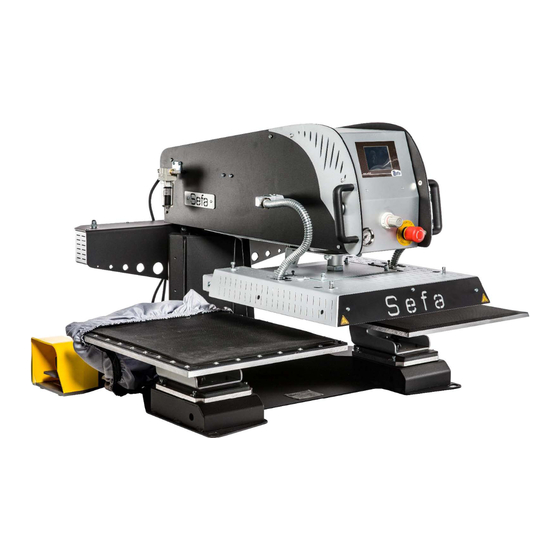

- Page 1 MANUEL D’INSTRUCTIONS DUPLEX AIR PRO ® S.E.F.A Z.I PASTABRAC 11260 ESPERAZA FRANCE Tel :33 (0)4.68.74.05.89 - Fax :33.(0)4.68.74.24.08 E Mail : contact@sefa.fr...
- Page 2 Version originale V9-17 CONDITIONS DE GARANTIE La période de garantie débute le jour de la mise en service du matériel chez l’utilisateur, matérialisée par le retour du bon de garantie et le bon de livraison, pour une durée de deux ans pour une utilisation courante de 8 heures par jours, soit 3000 heures.
- Page 3 Version originale V9-17 INDEX CONDITIONS DE GARANTIE ..............................1 INDEX ......................................2 CARACTERISTIQUES................................3 INSTALLATION DE LA MACHINE ............................3 GENERALITES .................................... 4 UTILISATION .................................... 4 SECURITE ..................................5 Symboles internationaux ............................. 5 Points importants ................................. 5 Dispositifs de sécurité présents sur la machine .......................
- Page 4 Version originale V9-17 CARACTERISTIQUES Poids en ordre de marche 150 kg Hauteur 562 mm Profondeur 765 mm Largeur 977 mm Dimensions du plateau 400 x 500 mm Alimentation électrique 230 V Mono phase + Terre 50/60 Hz Puissance 3200 W Ampérage 14 A Régulateur électronique de température...
- Page 5 Les réglages (pneumatiques, électriques et mécaniques) effectués par nos techniciens en atelier ainsi que les sécurités implantées sur la machine ne doivent en aucun cas être modifiés. Sinon, la société SEFA se dégagera de toutes responsabilités sur d’éventuels problèmes liés à la dite machine.
- Page 6 Ils doivent être remontés en cas de dépose éventuelle pour la maintenance. Ils doivent être maintenus en place et en état lors du fonctionnement normal. • La DUPLEX AIR PRO est équipée de systèmes de sécurité protégeant l’opérateur de tout risque de pincement. Les principaux éléments de sécurité sont : L’arrêt d’urgence...
- Page 7 Notices • Il vous est fourni lors de la livraison de la machine, de la documentation technique sur les composants utilisés. Veuillez en prendre connaissance avant toutes manipulations de la machine SEFA. 2. DEMARRAGE • L’opérateur devra mettre la machine sous tension en basculant l’interrupteur général qui se trouve à...
- Page 8 Version originale V9-17 Réglages a) Préréglages Dans ce menu, 9 programmes de fonctionnement sont enregistrés, 5 préréglages sont possibles dans chacun des programmes. Il suffit de renseigner les consignes. Les programmes de fonctionnement devront être adaptés aux procédés que vous utilisez. Le système de régulation de la température est optimisé...
- Page 9 Version originale V9-17 Code pour menus internes Compteurs Répertoire des 10 dernières erreurs Vers écran précédent c) Mode sommeil Le mode sommeil permet de maintenir la machine à une certaine température durant un certain temps Température de sommeil Activation / désactivation Début du sommeil Fin du sommeil d) Réglages machine...
- Page 10 Version originale V9-17 e) Réglages ergonomie °C / °F Activation / désactivation du buzzer Plage de température de fonctionnement de la machine f) Mode économie d’énergie Le mode économie fait descendre la machine à la température réglée au bout du temps de non utilisation saisi. Température Activation / désactivation Temps...
- Page 11 Les 3 variantes de cycle : « pédale » , « un poste » et « full auto » • La DUPLEX AIR PRO peut fonctionner selon 3 variantes de cycle : Mode pédale : après avoir appuyé sur la pédale, la potence change de plateau et presse.
- Page 12 Version originale V9-17 5. CONDITIONS PARTICULIERES POUR L’USAGE DES MEMBRANES Attention à bien respecter le montage mécanique des plateaux 6. REGLAGES DES PRESSIONS Réglage de la pression des Réglage de la pression du membranes vérin de pressage quand la machine est en mode Duplex Page N°...
- Page 13 Version originale V9-17 7. VITESSE DE ROTATION 1. A l’aide d’un tournevis, ajuster périodiquement le réglage de vitesse de rotation, il varie en fonction du graissage et de l’usure des pièces mécaniques. sens horaire pour diminuer sens inverse pour augmenter 2.
- Page 14 Version originale V9-17 IMPLANTATION DU MATÉRIEL Vérin de pressage Electrodistributeur pressage Capteurs sécurité Electrodistributeur rotation Stop vérin Filtre Régulateur rotation Raccord réseau Connecteur électrique + pneumatique fusibles NOTA : la carte électronique est sous le capot enlevé ci-dessus Carte de régulation Vérin de pressage Capteur...
- Page 15 Version originale V9-17 SCHÉMAS ÉLECTRIQUE ET PNEUMATIQUE Page N° 14...
- Page 16 Version originale V9-17 Page N° 15...
- Page 17 2. ENTRETIEN • Les presses à chaud SEFA ne nécessitent pratiquement pas d’entretien. Pour vous assurer un bon fonctionnement, suivre les consignes préventives indiquées ci-dessous: Ne pas chauffer d’objets qui pourraient détérioré voire coupé le tapis silicone ou abîmer le revêtement en téflon du plateau chauffant...
- Page 18 Version originale V9-17 • MENSUEL : Vérifier la colonne et la graisser. • Suivant l’utilisation: Changer la mousse tous les 6 mois. Page N° 17...
- Page 19 Version originale V9-17 PIECES SOUMISES A L’USURE Lors de toute commande: préciser la description, la référence et la quantité Référence Description Quantité MATERIEL ELECTRIQUE AFF-EL3’’5 AFFICHEUR IHM TACTILE CAR-EL C CARTE ELECTRONIQUE PUISSANCE SON-PT100 3V SONDE DE TEMPERATURE RES-500x400-3200W RESISTANCE MICA 400x500 3200W MATERIEL PNEUMATIQUE VER-SM25 VERIN Ø125 C100...
- Page 20 Version originale V9-17 CONSEILS D’INTERVENTION RAPIDES Toutes réparations de maintenance doit se faire à l’arrêt et machine consignée (énergie électrique). Le plateau chauffant, peut occasionner des brûlures. L’opérateur doit s’assurer que la température de celui-ci est inférieure à 25°C sur l’afficheur, avant toute manipulation. SYMPTOMES PANNES POSSIBLES DEPANNAGE...
- Page 21 Version originale V9-17 JOURNAL D’ENTRETIEN LES OPERATIONS DE CONTROLE ET D’ENTRETIEN INDIQUEES DANS CE TABLEAU DOIVENT ETRE EFFECTUEES REGULIEREMENT AFIN DE VERIFIER L’ETAT DE FONCTIONNEMENT ET DE FIABILITE DE LA PRESSE. Contrôle Nombre Contrôle Contrôle Contrôle Etat Pièces Date Observations résistances d’heures pression...
