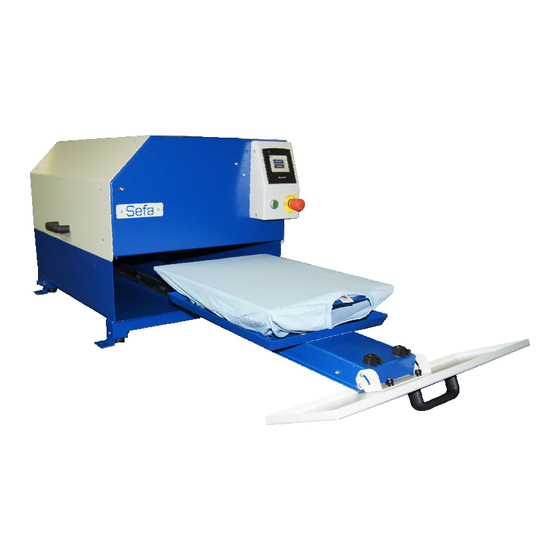

- Page 1 MANUEL D’INSTRUCTIONS iSPRAY 2 ® S.E.F.A Z.I. PASTABRAC - B.P 44 11260 ESPERAZA FRANCE Tel :33 (0)4.68.74.05.89 - Fax :33.(0)4.68.74.24.08 E Mail : contact@sefa.fr V4/15...
- Page 2 CONDITIONS DE GARANTIE • La période de garantie débute le jour de la mise en service du matériel chez l’utilisateur, matérialisée par le retour du bon de garantie et le bon de livraison, pour une durée de deux ans pour une utilisation courante de 8 heures par jours, soit 3000 heures.
- Page 3 INDEX CONDITIONS DE GARANTIE ..............................1 INDEX ......................................2 SPECIFICATIONS ..................................3 INSTALLATION DE LA MACHINE ............................3 POINTS GENERAUX ................................. 4 UTILISATION ..................................... 5 SECURITE ..................................5 Symboles internationaux: ............................... 5 Quelques points importants pour la sécurité des utilisateurs: ..................5 Eléments de sécurité...
- Page 4 SPECIFICATIONS iSPRAY2 Poids en ordre de marche 95 kg Hauteur 600 mm 990 mm (1570 mm ouverte) Profondeur Largeur 645 mm Dimensions du plateau 400 x 500 mm Alimentation électrique 230 V monophasé + Terre 50/60 Hz Puissance électrique 300 W Ampérage 1.3 A Nombre de buses...
- Page 5 POINTS GENERAUX Cette machine de prétraitement répond aux critères de sécurité du code du travail. Sa conception permet d’assurer une production intensive sans remettre en cause sa fiabilité. Automate Bouton « départ cycle » Bouton d’arrêt d’urgence Tiroir Cette machine a été conçue pour un opérateur travaillant en face de la machine. Page N°...
- Page 6 Les réglages (électriques et mécaniques) effectués par nos techniciens dans nos ateliers ainsi que les dispositifs de sécurité mis en place ne doivent en aucun cas être modifiés. Dans le cas contraire, la société SEFA décline toute responsabilité en cas de problème survenu sur la machine.
- Page 7 c) Eléments de sécurité sur la machine: Les organes de protection et de sécurité ne doivent pas être modifiés, ni shuntés, ni retirés (sauf cas de maintenance). Ils doivent être mis de coté ensemble en cas d’opérations de maintenance nécessitant le retrait de ces organes de protection et de sécurité.
- Page 8 PARAMETRES UTILISATION PAR DU PERSONNEL QUALIFIE UNIQUEMENT Phase d’initialisation : A l’allumage de la machine, cet écran apparait pendant chariot se positionne et trouve son point d’origine 0 mm Menu principal : Permet le changement de langue (anglais / français / Compteur général de la machine allemand) Permet l’accès à...
- Page 9 Amorçage : Un appui continu sur ce bouton allume la pompe et fait couler le prétraitement dilué à travers les buses et aussi à travers le tuyau de rinçage si le robinet est ouvert. Un appui continu sur ce bouton allume la pompe et fait couler l’eau à...
- Page 10 Diagnostic entrées/sorties: Sur cet écran, on recense l’état des capteurs (entrées) et des actionneurs (sorties). Cet écran diagnostic sera pratique pour un dépannage à distance par exemple Mode nettoyage: Cette machine dispose de deux modes de nettoyage : -nettoyage buses (permet de rincer tout le système de tuyauterie ainsi que la pompe et les buses) -nettoyage machine (permet de rincer...
- Page 11 Nettoyage machine : Pour lancer un nettoyage machine, il suffit d’ouvrir le robinet montré sur la première photo, de se munir du jet et d’appuyer sur nettoyage. A la fin du nettoyage, l’utilisateur devra fermer le robinet Gestion des erreurs: La gestion de déplacement du chariot des buses se fait par le biais d’un axe électrique.
- Page 12 Cleaning and dismounting nozzles: Chaque jour, vous devez placer les buses et les valves dans un nettoyeur à ultrasons pour éviter les résidus secs de prétraitement et l’occlusion des buses. Page N° 11...
- Page 13 Paramètres de pulvérisation: Pas bon: Bon: Vous devez trouver le bon réglage entre A et B pour obtenir une pulvérisation uniforme, sans superposition des jets et sans zone de vide. Page N° 12...
- Page 14 MAINTENANCE UTILISATION PAR DU PERSONNEL QUALIFIE UNIQUEMENT TOUTE OPERATION DE MAINTENANCE DOIT SE FAIRE MACHINE ETEINTE ET VEROUILLEE (Alimentations électrique et pneumatique débranchées) • Nous vous recommandons d’avoir les outils suivants à portée de main : Tournevis cruciforme et plat Un jeu de clés plates et à...
- Page 15 1. PIECES SUSCEPTIBLES DE S’USER • Pour toute commande: Specifiez la référence, la description et la quantité souhaitée. Nom et numéro de série de la machine également. Référence Description Quantité ALI-OM3 ALIMENTATION 24VDC 60W ORI-TPU1100067 BUSE JOI-BUSE JOINT CLA-4193A-40-50SS VALVE 2.
- Page 16 SCHEMA ELECTRIQUE Page N° 15...
- Page 17 CIRCUIT DES FLUIDES Page N° 16...
