Manuels Connexes pour Sefa DUPLEX
Sommaire des Matières pour Sefa DUPLEX

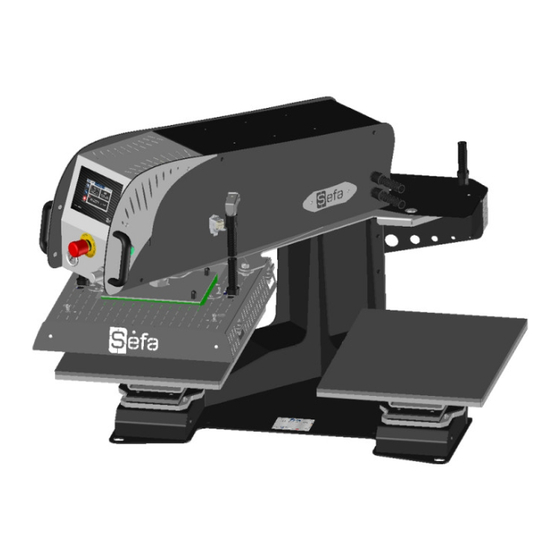

- Page 1 MANUEL D’INSTRUCTIONS DUPLEX / DUPLEX X DUPLEX FP / DUPLEX X FP DUPLEX FB / DUPLEX X FB ® S.E.F.A Z.I PASTABRAC 11260 ESPERAZA FRANCE Tel :33 (0)4.68.74.05.89 - Fax :33.(0)4.68.74.24.08 E Mail : contact@sefa.fr V10/11...
- Page 2 CONDITIONS DE GARANTIE La période de garantie débute le jour de la mise en service du matériel chez l’utilisateur, matérialisée par le retour du bon de garantie et le bon de livraison, pour une durée de deux ans pour une utilisation courante de 8 heures par jours, soit 3000 heures.
- Page 3 INDEX CONDITIONS DE GARANTIE ..............................1 INDEX......................................2 CARACTERISTIQUES ................................3 INSTALLATION DE LA MACHINE............................3 GENERALITES ...................................4 UTILISATION .....................................4 SECURITE..................................5 Symboles internationaux ............................5 Points importants ...............................5 Dispositifs de sécurité présents sur la machine......................5 Vérification du fonctionnement du dispositif de sécurité....................6 Après un arrêt d’urgence..............................6 Notices....................................6 DEMARRAGE...................................6 PANNEAU DE CONTROLE.............................6...
- Page 4 L’installer sur une table stable en la manipulant par son châssis. • Si vous avez une DUPLEX FP ou FB : poser la pédale au sol. • Brancher électriquement la presse avec la prise fournie (230 Volt + Terre / 50 ou 60 Hertz).
- Page 5 Les réglages (pneumatiques, électriques et mécaniques) effectués par nos techniciens en atelier ainsi que les sécurités implantées sur la machine ne doivent en aucun cas être modifiés. Sinon, la société SEFA se dégagera de toutes responsabilités sur d’éventuels problèmes liés à la dite machine.
- Page 6 Ils doivent être remontés en cas de dépose éventuelle pour la maintenance. Ils doivent être maintenus en place et en état lors du fonctionnement normal. • La duplex est équipée de systèmes de sécurité protégeant l’opérateur de tout risque de pincement. Les principaux éléments de sécurité sont : L’arrêt d’urgence Situé...
- Page 7 Notices • Il vous est fourni lors de la livraison de la machine, de la documentation technique sur les composants utilisés. Veuillez en prendre connaissance avant toutes manipulations de la machine SEFA. 2. DEMARRAGE • L’opérateur devra mettre la machine sous tension en basculant l’interrupteur général qui se trouve à...
- Page 8 Ou si vous avez une DUPLEX FP ou FB : En appuyant sur la pédale. Remarque : avec une DUPLEX FB vous avez le choix d’utiliser la pédale ou les boutons poussoirs. • En fin de décompte de la minuterie, le plateau chauffant remontera.
- Page 9 ( + ) Programmes • Appuyer sur Ok pour rentrer dans ce menu. • Appuyer sur + pour faire défiler les programmes (P1 à P5) • Appuyer sur , + ou – pour modifier le temps de préchauffe, puis OK pour valider appuyer sur + ou –...
- Page 10 ° C/°F Choix de l’unité de température : OK pour entrer dans le réglage pour modifier et +/- pour basculer entre Celsius et Fahrenheit. OK pour valider. Adr. MODBUS : (lecture seule) OK pour visualiser l’adresse de communication (switches 1,2 et 3 sur la carte mère). IMPLANTATION DU MATÉRIEL Capteur à...
- Page 11 SCHÉMA ÉLECTRIQUE ET PNEUMATIQUE Page N° 10...
- Page 12 Page N° 11...
- Page 13 2. ENTRETIEN • Les presses à chaud SEFA ne nécessitent pratiquement pas d’entretien. Pour vous assurer un bon fonctionnement, suivre les consignes préventives indiquées ci-dessous: Ne pas chauffer d’objets qui pourraient détérioré voire coupé le tapis silicone ou abîmer le revêtement en téflon du plateau chauffant...
- Page 14 AFF-RS ECRAN AVANT RETRO ECLAIRE CLA-371 CLAVIER 6 TOUCHES RES-546 RESISTANCE MICA 430x380 2500W POUR DUPLEX RES-682 RESISTANCE MICA 480x380 2500W POUR DUPLEX X SON-189 SONDE DE TEMPERATURE FUS-150 FUSIBLE 5x20mm T 16 A 250V MATERIEL PNEUMATIQUE VER-318 VERIN Ø100 C50...
- Page 15 CONSEILS D’INTERVENTION RAPIDES Toutes réparations de maintenance doit se faire à l’arrêt et machine consignée (énergie électrique). Le plateau chauffant, peut occasionner des brûlures. L’opérateur doit s’assurer que la température de celui-ci est inférieure à 25°C sur l’afficheur, ava nt toute manipulation. SYMPTOMES PANNES POSSIBLES DEPANNAGE...
- Page 16 NOTES ------------------------------------------------------ ------------------------------------------------------ ------------------------------------------------------ ------------------------------------------------------ ------------------------------------------------------ ------------------------------------------------------ ------------------------------------------------------ ------------------------------------------------------ ------------------------------------------------------ ------------------------------------------------------ Page N° 15...
