SOUS-PLAQUE DE FIXATION POUR "CORNI-FEB"
Cette sous-plaque permet de fixer l'électro-poignée art. 40620 - 40621 – 40820 –
40821 aux barres antipanique Corni modéle Millennium serie F19700.

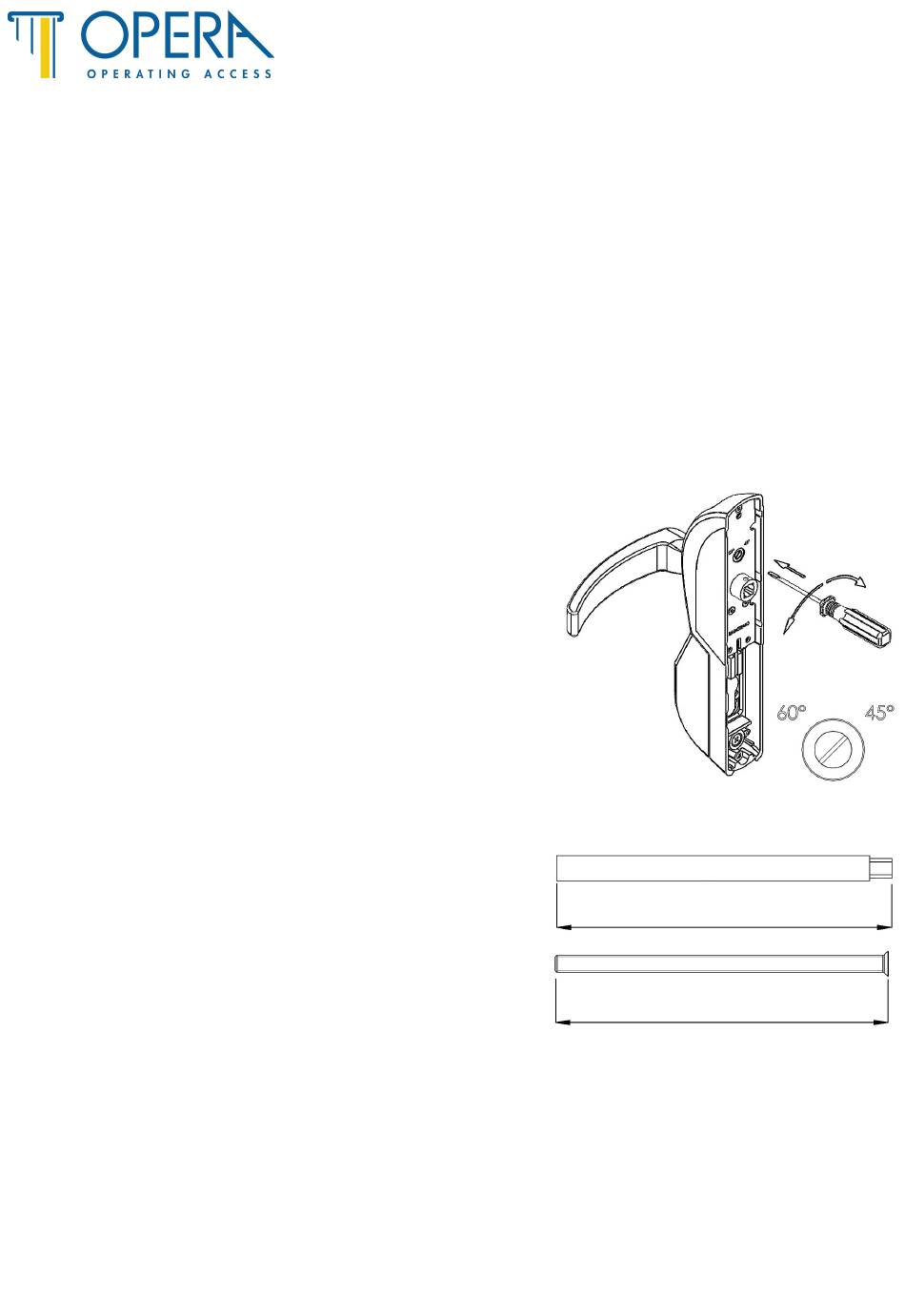

Positionner le sélecteur de rotation à 45° .
•
Pour modifier la sélection, pousser et tourner le
cylindre de sélection avec un tournevis plat
jusqu'aux degrés souhaités (voir image).
Relâcher le cylindre.
•
Raccourcir le carré d'actionnement en dotation
•
et les vis de fixage.
ARTICLE 0042805
COMPATIBILITE
INSTALLATION
L carré = épaisseur porte + 21mm
L vis = épaisseur porte - 5mm
Rotation 45°
