MorphoAccess® VP Series - Guide d'Installation
Section 4 : Interface électrique
Câblage port série pour protocoles DataClock et RS485
La figure ci-dessous indique comment câbler le bornier du port série du terminal pour
le protocole DataClock ou pour le protocole RS485.

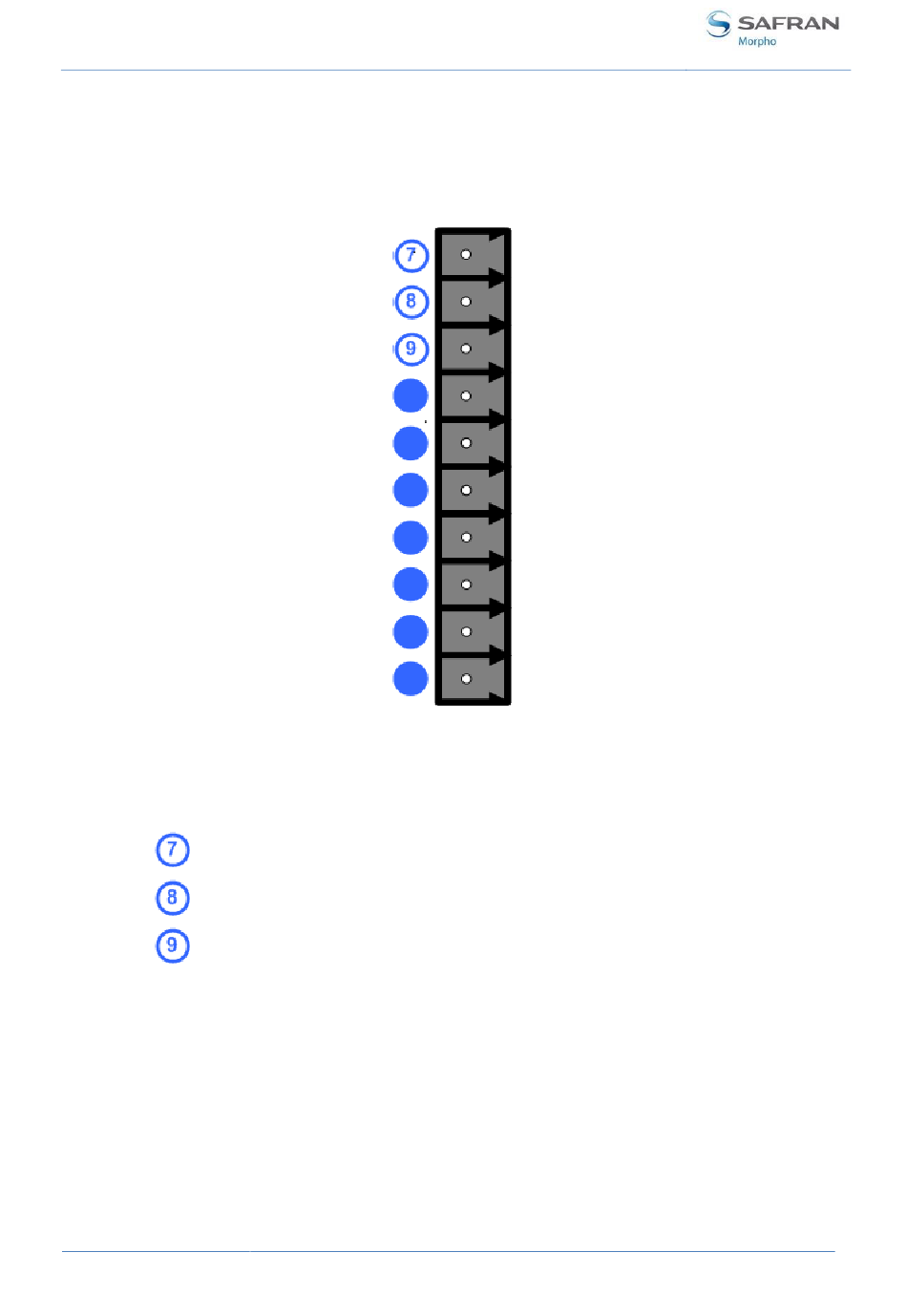

Figure 25 : Bornier du port série, protocoles DataClock et RS485
Repère
GND
TR- / D1
TR+ / D0
Câblage spécifique pour DataClock
L'interface électrique est compatible avec le niveau TTL 5 V.
Câblage spécifique pour RS485
Pour une connexion RS485 bidirectionnelle non simultanée, seuls les signaux de
référence Tx / Rx+, Tx / Rx- et de terre sont nécessaires.
En fonction du réseau RS485, une adaptation d'impédance peut être nécessaire.
SSE-0000083014-03
Juillet 2011
DataClock
RS485
Terre
Terre
Clock
RS485 TX / RX-
Data
RS485 TX / RX +
– R
D
M
OCUMENT
ORPHO
EPRODUCTION ET DIVULGATION INTERDITES
45
