Câblage du port Ethernet
Il est possible d'utiliser l'interface Ethernet pour alimenter le terminal MorphoAccess
VP par le biais du mode POE (Power Over Ethernet). Conformément à la norme
relative à l'alimentation POE, deux modes sont disponibles : alimentation sur broches
de données et alimentation sur broches dédiées.
Sur le terminal MorphoAccess
connecteur RJ45 ou avec le connecteur bornier. Les modes sont mis en œuvre de la
manière suivante :
alimentation POE via le connecteur RJ45 : sur les broches de données ou sur les
broches dédiées,
alimentation POE via le connecteur bornier : sur les broches de données
uniquement.
Utiliser l'un de ces modes en fonction de la mise en œuvre de l'alimentation POE sur
votre réseau local Ethernet.
GND
RX-
RX+
TX -
TX+
46
D
OCUMENT
®
VP, il est possible d'utiliser l'alimentation POE avec le

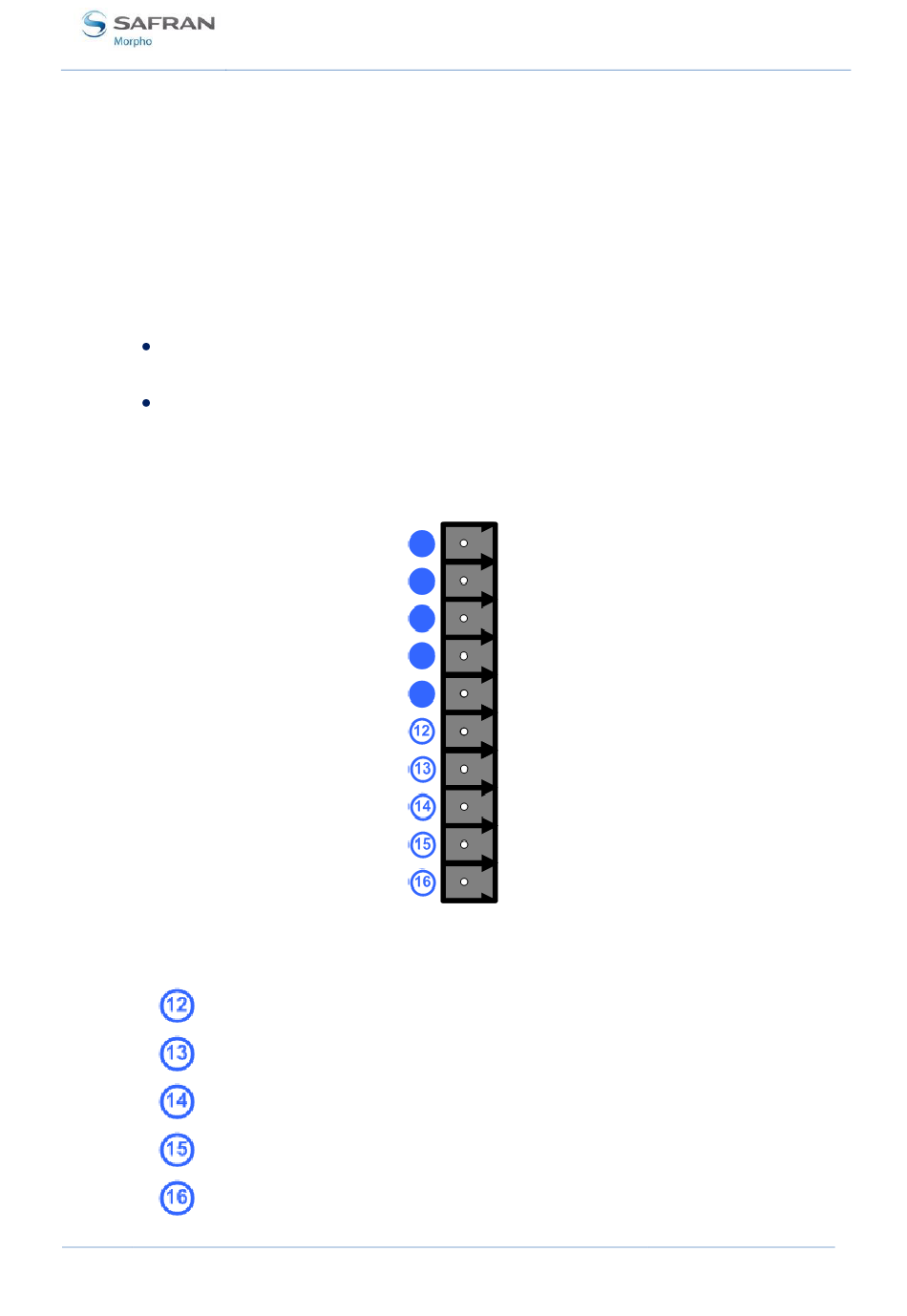

Figure 26 : Bornier Ethernet
Terre pour interface Ethernet (LAN 10 / 100 Mbit/s)
Réception négative Ethernet
Réception positive Ethernet
Transmission négative Ethernet
Transmission positive Ethernet
– R
M
ORPHO
EPRODUCTION ET DIVULGATION INTERDITES
MorphoAccess® VP Series - Guide d'Installation
Section 4 : Interface électrique
®
SSE-0000083014-03
Juillet 2011
