Contenu de la boîte
1
1. Un (1) corps du terminal
2. Une (1) visière fixée au corps du terminal
3. Une (1) trappe inférieure
4. Deux (2) connecteurs borniers (6 et 10 broches) pour les bornes communes du
terminal
5. Quatre (4) vis M3X10 (fixation du terminal sur la tôle murale) – empreintes Torx
T10 ou fente 4 mm
6. Quatre (4) vis K25x8 (Assemblage de la trappe inférieure) – empreinte Torx T8
7. Un (1) accessoire de protection (dont l'utilisation est optionnelle)
8. Une (1) tôle murale
16 D
OCUMENT
4
5
6
7

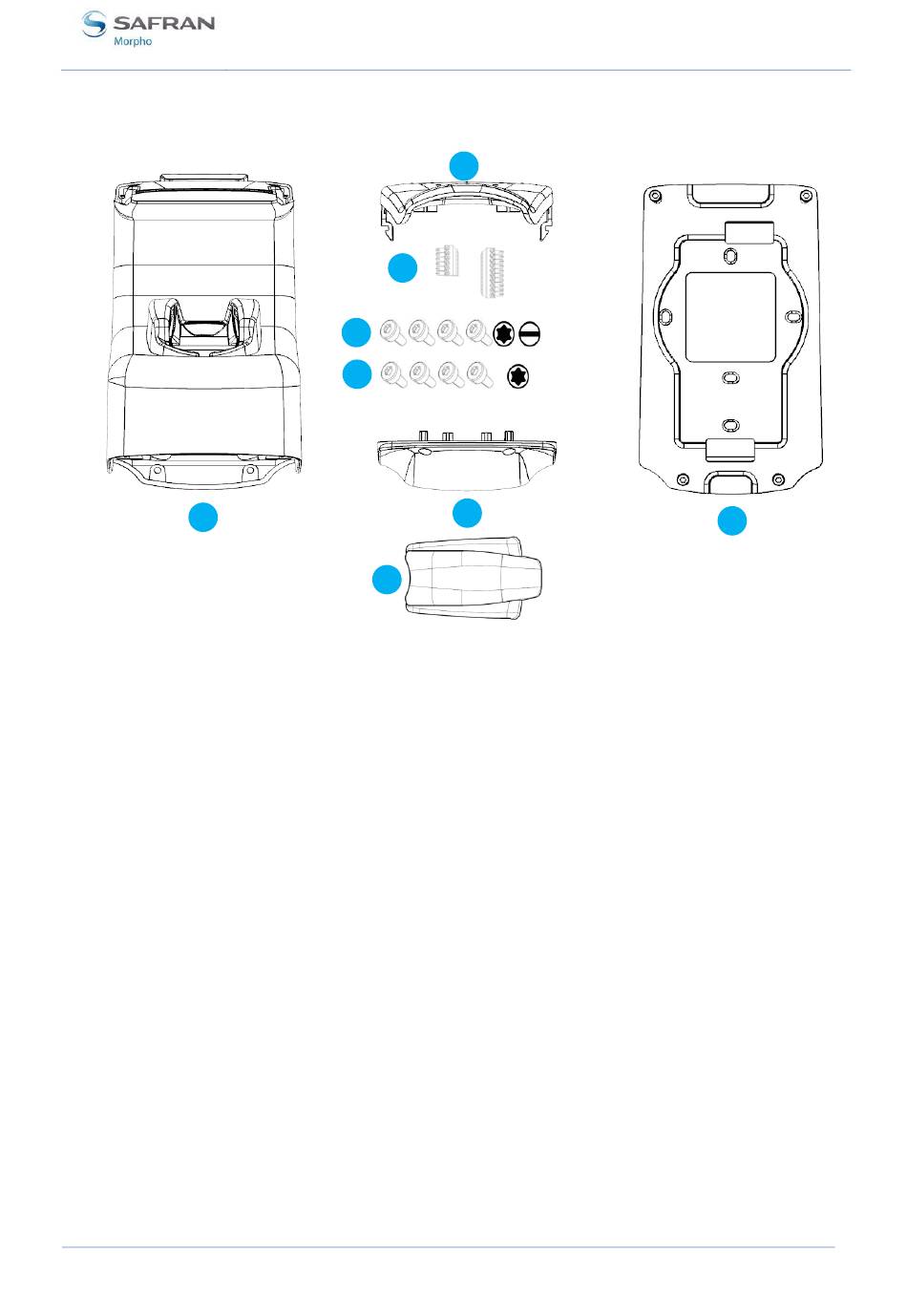

Figure 3 : Contenu de la boîte
