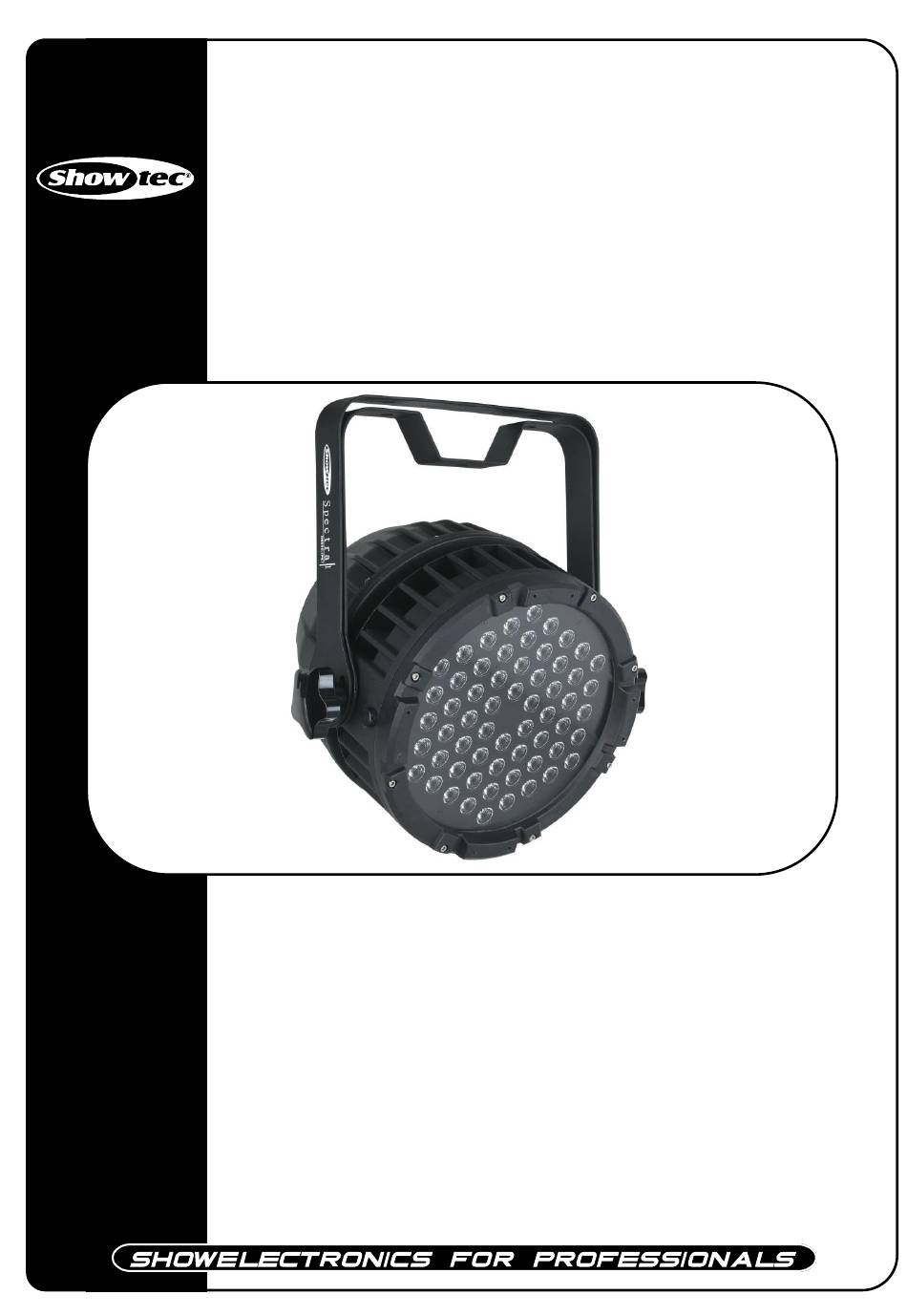

- Page 1 Spectral D5000 RGB IP65 ORDERCODE 43509 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Page 2 & play ou une présentation DMX sophistiquée, ce produit est conçu pour répondre à toutes vos attentes. Vous pouvez compter sur la qualité Showtec et choisir dans un large éventail de produits d’éclairage aux finitions exceptionnelles.
- Page 3 Showtec Showtec Spectral D5000 Fiche de produit ™ Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de retour ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Résumé des Canaux DMX ............................7 Aperçu ....................................
- Page 4 Avertissement POUR VOTRE PROPRE SÉCURITÉ, VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL DE L’UTILISATEUR AVANT LA PREMIÈRE MISE EN MARCHE DE L’APPAREIL ! Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton soigneusement et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces.
- Page 5 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 6 Conditions d’utilisation • Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. • La distance minimum entre la sortie lumineuse et la surface illuminée doit être d’au moins 0,5 mètre. •...
- Page 7 Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume-Uni Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENTÉ NEUTRE JAUNE / VERT VERT...

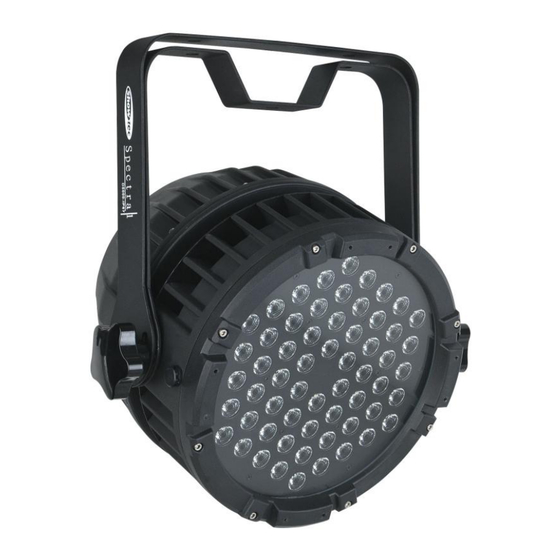

- Page 8 Description de l’appareil Caractéristiques Le Spectral D5000 est un projecteur LED intérieur / extérieur doté de 60 LEDs à haute puissance. • Le Spectral D5000 est le dernier ajout (et le plus puissant) de la déjà populaire gamme Spectral. • Forte puissance lumineuse •...
- Page 9 Résumé des Canaux DMX 3 Canaux Canal Description Rouge Vert Bleu 6 Canaux Canal Description Variateur d’intensité master Rouge Vert Bleu Stroboscope Programmes intégrés 7 Canaux Canal Description Variateur d’intensité master Rouge Vert Bleu Stroboscope Programmes intégrés Preset Colors (couleurs présélectionnées) Aperçu Fig.
- Page 10 rrière Fig. 2 3) Affichage LCD + boutons du menu 4) Entrée d’alimentation Connecteur de signal DMX (IN) 6) Œillet de sécurité 7) Sortie d’alimentation 8) Connecteur de signal DMX (OUT) Remarque : vous ne pouvez pas brancher un câble DMX standard directement dans le connecteur. Assurez-vous d’utiliser un câble spécial pour la connexion DMX.
- Page 11 Installation Retirez tout le matériel d’emballage du Spectral D5000. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
- Page 12 Plusieurs Spectrals (contrôle maître / esclave) 1. Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. Utilisez un câble XLR à 3 broches pour connecter le Spectral. Les broches : Terre Signal - Signal +...
- Page 13 Configuration professionnelle de plusieurs Spectrals Max. 30 Spectrals Fig. 4 Remarque : reliez tous les câbles DMX avant de connecter à l’alimentation électrique N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Concevez votre spectacle selon les fonctions de votre console DMX. Voir la page 20 pour en savoir plus au sujet de la programmation DMX.
- Page 14 Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez un contrôleur DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge.
- Page 15 Le Spectral D5000 possède un total de 3 configurations des canaux DMX appelées Personnalités. Celles-ci sont [3 canaux, 6 canaux, 7 canaux]. Il est possible d’accéder à chacune d’entre elles depuis le panneau de contrôle. Panneau de contrôle Fig. 5 A.
- Page 16 Vue d’ensemble...
- Page 17 Options du menu principal Appuyez sur le bouton Menu pour naviguer dans les 12 options du menu : 1. Personnalités DMX 3 canaux, 6 canaux ou 7 canaux 2. Maître / esclave 3. Adresse DMX 4. Nœud (courbe d’intensité) 5. Bleu 6.
- Page 18 3. Adresses DMX 512 Le fait d’appuyer sur Enter dans le menu DMX permet de régler l’adresse du Spectral. Vous pouvez sélectionner une adresse DMX comprise entre 001 et 512. 4. Nœud (courbe d’intensité) Courbe d’intensité douce Courbe d’intensité plus douce Courbe d’intensité...
- Page 19 9. Vitesse du fondu Le fait d’appuyer sur Enter dans le menu Fade permet de régler la vitesse du fondu du Spectral. Vous pouvez choisir une vitesse allant de rapide à lent (0 - 15). 10. Changements à 7 couleurs Le fait d’appuyer sur Enter dans le menu CE-- permet de choisir parmi plusieurs programmes de changement de couleurs.
- Page 20 Canaux DMX 3 Canaux DMX Canal 1 – rouge 0 - 255 Réglage graduel du rouge de 0 – 100 % Canal 2 – vert 0 - 255 Réglage graduel du vert de 0 – 100 % Canal 3 – bleu 0 - 255 Réglage graduel du bleu de 0 –...
- Page 21 7 Canaux DMX Canal 1 – variateur d’intensité 0 - 255 Réglage graduel de noir à plus clair Canal 2 – rouge 0 - 255 Réglage graduel du rouge de 0 – 100 % Canal 3 – vert 0 - 255 Réglage graduel du vert de 0 –...
- Page 22 Angle et luminance du faisceau Chromaticité typique Formule de Lux (Y) à distance (X) SDC = 0,004 Couleurs Jaune Couleurs Formule CIE(1931) CIE(1931) X = distance en mètres Rouge 0,7038 0,2960 Y = Lux Vert 0,1694 0,7518 Rouge Y = 4469,8X R = 0,9986 Bleu 0,1379...
- Page 23 Câbles de connexion Prenez soin de vos câbles en les tenant toujours par les connecteurs et en évitant de les nouer ou de les tordre lorsque vous les enroulez : Cela augmente leur durée de vie et améliore leur robustesse, ce qui est tout à...
- Page 24 4. Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas le Spectral, cela pourrait abîmer l’unité et annuler la garantie. 5. Rapportez l’appareil à votre revendeur Showtec. Pas de réponse du DMX Réponse : il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement du contrôleur ou de la carte DMX d’effets lumineux.
- Page 25 Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. • Vérifiez si l’appareil est allumé et les appareils câbles correctement branchés. semblent totalement hors d’usage. Les appareils se Le contrôleur n’est pas connecté. • Connectez le contrôleur. réinitialisent La sortie XLR à 3 broches du •...
- Page 26 Fonctionnalités supplémentaires Affichage LCD avec mot de passe de protection Double fixation pour un support au sol La conception et les caractéristiques du produit sont soumises à toute modification sans avis préalable. www.Showtec.info Site web : service@highlite.nl Adresse électronique :...
