Manuels Connexes pour SHOWTEC Spectral M800 Q4 Tour
Sommaire des Matières pour SHOWTEC Spectral M800 Q4 Tour
- Page 1 MANUEL D’UTILISATION FRANÇAIS Spectral M800 Q4 Tour Code commande : 43570 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Spectral M800 Q4 Tour Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement à la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description du système ..............................8 Partie avant ................................... - Page 3 Spectral M800 Q4 Tour 5 canaux (AR2.D) ..............................30 6 canaux (AR2.S) ..............................30 Maintenance ..................................31 Résolution des problèmes .............................32 Absence de lumière ..............................32 Absence de réponse au DMX ..........................32 Spécifications du produit ...............................34 Dimensions ..................................35 Remarques ..................................36 Code commande : 43570...
-
Page 4: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Spectral M800 Q4 Tour de Showtec ● Câble d’alimentation Powercon (1,5 m) ●... -
Page 5: Important
Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 6: Conditions D'utilisation
Spectral M800 Q4 Tour ● À l’usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. ● N’essayez pas de shunter la protection thermostatique ou les fusibles. ● L’utilisateur est responsable du positionnement et du fonctionnement corrects du Spectral. Le fabricant décline toute responsabilité... -
Page 7: Branchement À La Prise Secteur
Spectral M800 Q4 Tour Le Spectral peut être placé sur une surface au sol dégagée, ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. -
Page 8: Instructions De Renvoi
Spectral M800 Q4 Tour Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 9: Description Du Système

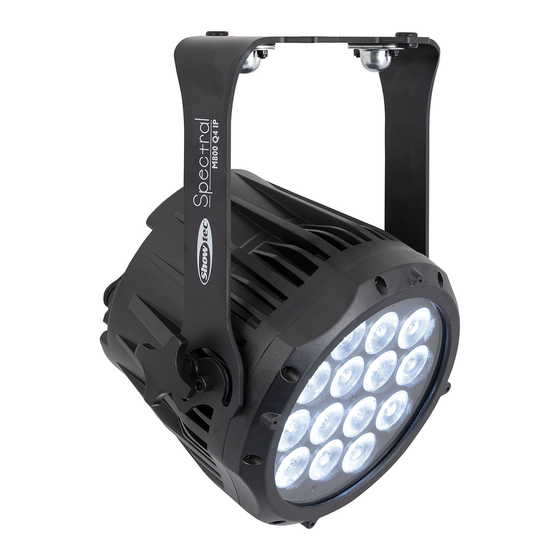

Spectral M800 Q4 Tour Description du système Caractéristiques Le Spectral M800 Q4 Tour est un appareil LED doté d’une grande puissance en sortie et d’effets d’excellente qualité. ● Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz ●... -
Page 10: Partie Arrière
11) Entrée du connecteur d’alimentation Powercon 100 - 240 V (bleue) Installation Retirez tout le matériel d’emballage du Spectral M800 Q4 Tour. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. -
Page 11: Modes De Contrôle
Spectral M800 Q4 Tour Modes de contrôle 4 modes sont ● Couleurs statiques (manuel) proposés : ● Programmes intégrés (automatique) ● Maître / esclave ● DMX-512 (4, 5, 6, 7, 9,10, 13, 15 canaux) Un Spectral (couleurs statiques) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air... -
Page 12: Plusieurs Spectral (Contrôle Dmx)
Spectral M800 Q4 Tour Plusieurs Spectral (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). -
Page 13: Connexion De L'appareil
(0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). Le Spectral M800 Q4 Tour peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. -
Page 14: Panneau De Commande
Le problème peut être lié au fait que : ● Le câble XLR venant du contrôleur n’est pas connecté à l’entrée du Spectral M800 Q4 Tour. ● La console de contrôle n’est pas branchée ou est défectueuse, le câble ou le connecteur est défectueux ou les câbles de signaux sont permutés dans la prise entrante. -
Page 15: Vue D'ensemble Du Menu
Spectral M800 Q4 Tour Vue d’ensemble du menu Code commande : 43570... -
Page 16: Options Du Menu Principal
Spectral M800 Q4 Tour Options du menu principal Couleurs statiques Programmes intégrés et personnalisés (« Built-in and custom programs ») Mode maître / esclave Adresse DMX Configuration DMX (« DMX configuration ») Mode édition Réglages Étalonnage Verrouillage de sécurité (« Safety Lock ») Informations Le Spectral affiche le numéro de sa version uniquement au démarrage ! -
Page 17: Programmes Intégrés Et Personnalisés (« Built-In And Custom Programs »)
Spectral M800 Q4 Tour 2. Programmes intégrés et personnalisés (« Built-in and custom programs ») Grâce à ce menu, vous pouvez définir les programmes intégrés ou choisir les programmes personnalisés que vous avez édités. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche , puis appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 18: Mode Édition
Spectral M800 Q4 Tour 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Vous pouvez choisir entre le mode RGB ou RGBW. 04) Après avoir choisi le mode souhaité, appuyez sur le bouton ENTER pour ouvrir le sous-menu. -
Page 19: Réglages
Spectral M800 Q4 Tour 7. Réglages Ce menu vous permet de régler les paramètres de l’appareil. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Appuyez sur les boutons UP / DOWN pour basculer entre les menus suivants : export données («... -
Page 20: Paramètres De La Courbe D'atténuation
Spectral M800 Q4 Tour 03) Appuyez sur les boutons UP / DOWN pour choisir l’une des 4 options associées à la vitesse du variateur (DIM1 - DIM4, de lente à rapide) et OFF. 04) Si vous choisissez OFF, le mode RGBW et le variateur d’intensité maître sont linéaires. -
Page 21: Étalonnage
Spectral M800 Q4 Tour Stroboscope spécial Stroboscope classique 04) Si vous avez choisi , le stroboscope sera activé seulement si vous utilisez l’appareil avec un des modes / personnalités DMX suivants : TOUR, TR16, 8BIT, 16BI et SSP. 8. Étalonnage Ce menu vous permet de régler la couleur blanche ou de définir l’étalonnage des couleurs RGB. -
Page 22: Informations
Spectral M800 Q4 Tour 10. Informations Ce menu vous permet de visualiser la version de logiciel actuellement installée. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. - Page 23 Spectral M800 Q4 Tour Canal 6 – stroboscope spécial (mode dans les réglages du menu ) (le canal 1 et 2, 3 ou 4 doivent être réglés sur une valeur comprise entre 11 et 255 et le canal 5 entre 11 et 255...
-
Page 24: Canaux (Tr16)
Spectral M800 Q4 Tour 13 canaux (TR16) Canal 1 – variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100% Canal 2 – variateur d’intensité léger 0 - 255 Réglage fin du variateur, de sombre à clair, 0 - 100% Canal 3 –... - Page 25 Spectral M800 Q4 Tour Canal 10 – stroboscope classique (mode dans les réglages du menu (Les canaux 1 et 2, 3, 4, 5, 6, 7 ou 8 doivent être réglés sur une valeur comprise entre 1 et 255 et le canal 9 entre 11 et 255...
-
Page 26: Canaux (Ar1.D)
Spectral M800 Q4 Tour 4 canaux (AR1.D) Canal 1 – variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100% Canal 2 – rouge (le canal 1 doit être réglé sur une valeur comprise entre 1 et 255 0 - 255 Réglage graduel du rouge de 0 à... - Page 27 Spectral M800 Q4 Tour 216 - 220 Blanc 4 : 4900K 221 - 225 Blanc 5 : 5 600 K 226 - 230 Blanc 6 : 5900K 231 - 235 Blanc 7 : 6500K 236 - 240 Blanc 8 : 7200K...
-
Page 28: Canaux (16Bi)
Spectral M800 Q4 Tour Canal 10 – vitesse du variateur d’intensité 0 - 9 Preset de la vitesse issu du menu 10 - 29 Variateur d’intensité linéaire 30 - 69 Variateur d’intensité 1 non linéaire (plus rapide) 70 - 129 Variateur d’intensité... - Page 29 Spectral M800 Q4 Tour Canal 11 – macros (le canal 1 doit être réglé sur une valeur comprise entre 1 et 255 0 - 10 Pas de fonction 11 - 30 Rouge 100 %/vert en augmentation/bleu 0 % 31 - 50...
-
Page 30: Canaux (Ssp)
Spectral M800 Q4 Tour 141 - 150 PR.03 151 - 160 PR.04 161 - 170 PR.05 171 - 180 PR.06 181 - 190 PR.07 191 - 200 PR.08 201 - 210 PR.09 211 - 220 PR.10 221 - 255 Pas de fonction Canal 14 –... -
Page 31: Canaux (Arc.2)
Spectral M800 Q4 Tour Canal 7 – vitesse du variateur d’intensité 0 - 9 Preset de la vitesse issu du menu 10 - 29 Variateur d’intensité linéaire 30 - 69 Variateur d’intensité 1 non linéaire (plus rapide) 70 - 129 Variateur d’intensité... -
Page 32: Maintenance
04) Les fils d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Spectral M800 Q4 Tour ne requiert presque pas d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... -
Page 33: Résolution Des Problèmes
Il se peut que le problème soit lié à l’alimentation ou aux LED. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez le Spectral à votre revendeur Showtec. 03) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’unité. - Page 34 Spectral M800 Q4 Tour Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez que l’appareil est allumé et appareils ne que les câbles sont correctement fonctionnent pas du branchés. tout. Le fusible interne a grillé. ● Rapportez l’appareil à votre revendeur Showtec.
-
Page 35: Spécifications Du Produit
Spectral M800 Q4 Tour Spécifications du produit Modèle : Spectral M800 Q4 Tour de Showtec Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation : 65 W (pleine puissance) Raccordement DMX : 30 pcs • Alimentation en 120 V 12 appareils •... -
Page 36: Dimensions
Spectral M800 Q4 Tour Dimensions Code commande : 43570... -
Page 37: Remarques
Spectral M800 Q4 Tour Remarques Code commande : 43570... - Page 38 ©2019 Showtec...
