Multimètre optique et kits de test pour fibres optiques MultiFiber Pro
Mode d'emploi
Sans broche/Broché
Adaptateur detype A
Détrompeur orienté vers
le haut/vers le bas
Cordon de test 2
de type B
broché/sans broche
Le multimètre affiche
POLARITY B (POLARITE B)
Multimètre

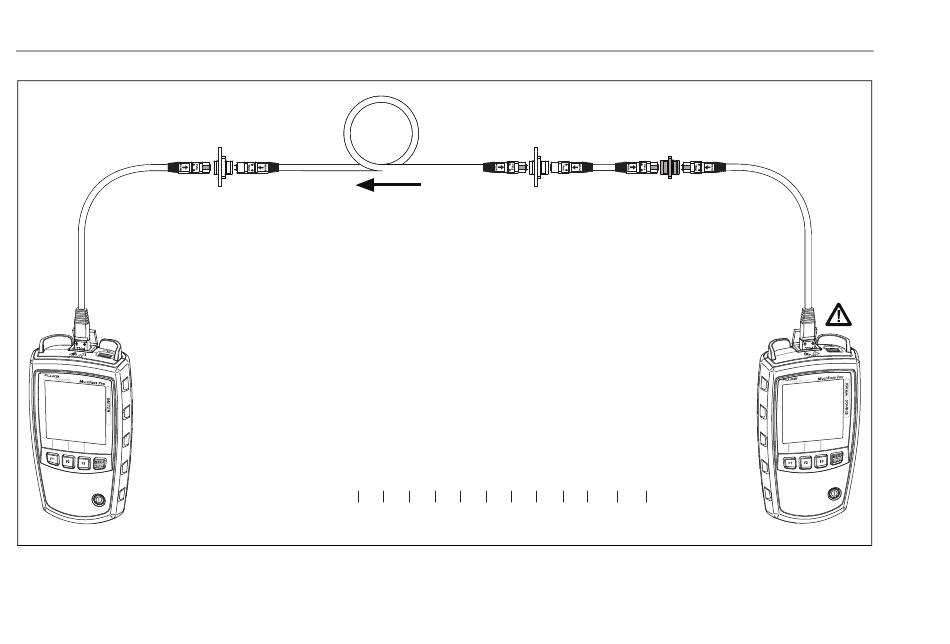

Figure B-13. Branchements pour mesures de perte sur des liaisons permanentes multimodes avec connecteurs MTP/MPO
brochés lorsque les liaisons sont utilisées avec Corning Plug & Play
54
Liaison à fibres
optiques
de type B
Canal de la source :
1
2
Canal du multimètre :
12 11 10 9
Cordon de test 3
de type B
sans broche/sans broche
Broché
Adaptateur
de type A
Détrompeur
orienté vers
le haut/vers le bas
Mise en garde
Ne débranchez pas le cordon de
test 1 de la source après avoir
défini la référence.
3
4
5
6
7
8
9 10 11 12
8
7
6
5
4
Broché
Adaptateur de type B
Détrompeur orienté vers
le haut/vers le haut
Cordon de test 1
de type B
broché/broché
3
2
1
Universal Systems
™
Source
GUE15.EPS
