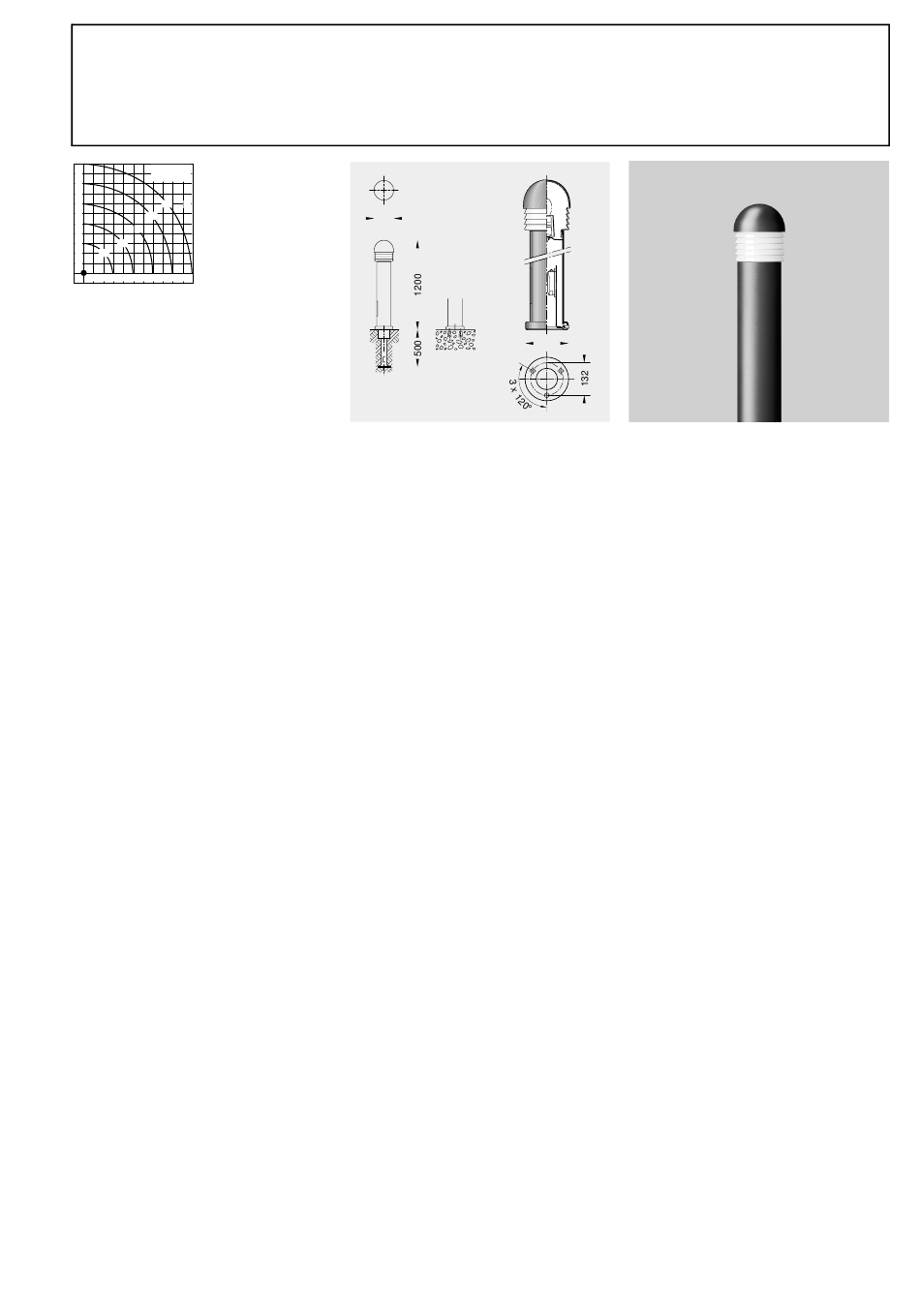

BEGA 9197 Fiche D'utilisation

03.03 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
9197
5
1 HME 50 W
4
0,2 lx
3
0,5
1
2
2,5
9,5
1
1 4 5
m 2 3
Anwendung
Pollerleuchte mit rotationssymmetrischer
Lichtstärkeverteilung.
Für gestreutes Licht aus geringer
Lichtpunkthöhe.
Für die Beleuchtung von Wegen, Beeten
und Terrassen.
Der Fußpunkt der Leuchte muß durch
Bepflanzung oder Begrenzung gegen
Verkehrsflächen gesichert werden.
Lampe
Quecksilberdampflampe
HME 50 W · E 27
Osram: HQL de Luxe 50 W
Philips: HPL Comfort 50 W
Konstruktion
Leuchte besteht aus Aluminiumguß,
Aluminium und Edelstahl
Opalglas mit Gewinde
Leuchte mit Montageplatte zum
Aufschrauben auf ein Fundament oder auf
ein Erdstück
Montageplatte mit 3 Bohrungen ø 9,0 mm
Teilkreisdurchmesser 132 mm
Montagetür und Anschlußkasten BEGA 620
zum Durchschleifen für 2 Kabel bis
5 x 2,5@ zur Aufnahme einer
Schmelzsicherung Neozed D01 · 6 A
Fassung E 27
Vorschaltgerät 230 V y 50 Hz
Schutzklasse I
Schutzart IP 55
Staubgeschützt und Schutz gegen
Strahlwasser
h Zeichen – Leuchte ist für die Montage auf
normal entflammbaren Befestigungsflächen
geeignet
c – Konformitätszeichen
Gewicht: 12,9 kg

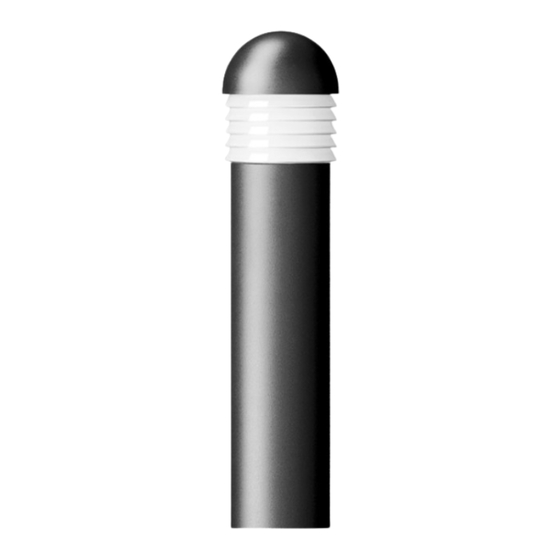

Pollerleuchte
Bollard
Balise
265
Application
Bollard with rotationally symmetrical light
distribution.
For broad spread light from a low mounting
height.
For illumination of paths, beds and
terraces.
The base of the luminaire must be
protected from traffic areas by plants or
borders.
Lamp
Mercury vapour discharge lamp
HME 50 W · E 27
2000 lm Osram: HQL de Luxe 50 W
2000 lm Philips: HPL Comfort 50 W
Construction
Bollard made of aluminium alloy, aluminium
and stainless steel
Opal glass with screw neck
Luminaire with mounting plate for bolting onto a
foundation or anchorage unit.
Mounting plate with 3 holes ø 9.0 mm
Pitch circle ø 132 mm
Access door and connection box BEGA 620
for through-wiring of 2 cables up to
5 x 2.5@ with screw cap to retain fuse
Neozed D01· 6 A
Lampholder E 27
Ballast 230 V y 50 Hz
Safety class I
Protection class IP 55
Protected against harmful dust deposits and
water jets
h Symbol – Luminaire is suitable for mounting
on normal inflammable fixing surfaces
c – Conformity mark
Weight: 12.9 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 55
240
Utilisation
Balise à répartition lumineuse à rotation
symétrique.
Pour un éclairage diffus à partir de faible
hauteur de feu.
Pour un éclairage de chemins, parterres
et terrasses.
Le pied du luminaire doit être protégé
contre la circulation de véhicules au
moyen de plantations ou de délimitations.
Lampe
Lampe à vapeur de mercure
HME 50 W · E 27
2000 lm Osram: HQL de Luxe 50 W
2000 lm Philips: HPL Comfort 50 W
Construction
Luminaire fabriqué en fonte d'alu, aluminium et
acier inoxydable
Verre opale avec pas de vis.
Luminaire avec contre-plaque pour fixation
sur un massif de fondation ou sur une pièce
enterrée.
Contre-plaque avec 3 trous de fixation
ø 9,0 mm
situés sur un cercle de diamètre 132 mm
Porte de montage et boîte de connexion BEGA
620 pour branchement en dérivation de
2 câbles de raccordement
max. 5 x 2,5@ pour installation d'un fusible
Neozed D01 · 6 A
Douille E 27
Ballast 230 V y 50 Hz
Classe de protection I
Degré de protection IP 55
Protection contre la poussière et les jets d'eau
h Sigle – Luminaire approprié à l'installation
sur des surfaces de fixation normalement
inflammables
c – Sigle de conformité
Poids: 12,9 kg
!
9197
2000 lm
2000 lm
