BEGA 99 560 Fiche D'utilisation

09.21 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

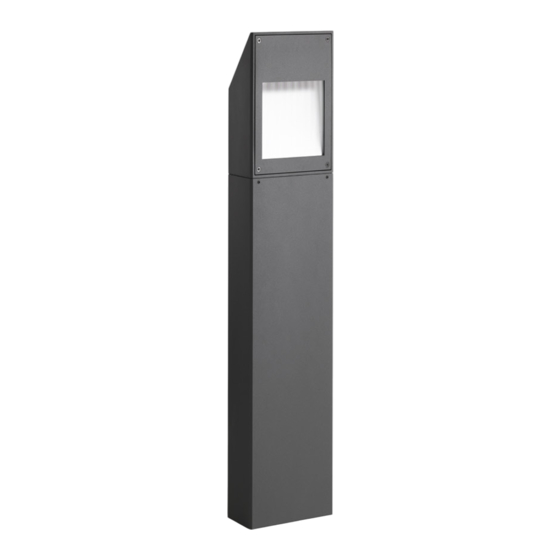

Pollerleuchte
Bollard
Balise
140
Gebrauchsanweisung
Anwendung
Blendfreies Licht zur Beleuchtung von
Bodenflächen aus geringer Lichtpunkthöhe.
Die bandförmige, breitstreuende
Lichtstärkeverteilung eignet sich besonders
für die Ausleuchtung von Vorplätzen,
Einfahrten und Wegen in privaten und
öffentlichen Anlagen.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
99 560 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
99 560 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
250
Instructions for use
Application
Glarefree light for the illumination of floorspaces
from low mounting height.
The flat beam wide light distribution is
particularly suitable for the illumination of
forecourts, gateways and ways in private and
public facilities.
Lamp
17,6 W Module connected wattage
21,2 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
99 560 K3
LED-0503/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
3340 lm Module luminous flux
1987 lm Luminaire luminous flux
93,7 lm / W Luminaire luminous efficiency
99 560 K4
LED-0503/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
3435 lm Module luminous flux
2043 lm Luminaire luminous flux
96,4 lm / W Luminaire luminous efficiency
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 70
Ø 100
angestrahlte Fläche
illuminated surface
surface éclairée
17.6 W
21.2 W
t = 25 °C
a
t = 50 °C
a max
LED-0503/830
3000 K
CRI > 80
3340 lm
1987 lm
93,7 lm / W
LED-0503/840
4000 K
CRI > 80
3435 lm
2043 lm
96,4 lm / W
r
Fiche d'utilisation
Utilisation
Lumière non éblouissante pour l'éclairage de
sols à partir d'une faible hauteur de feu.
La répartition lumineuse extensive elliptique
est particulièrement appropriée à
l'éclairage de places, voies d'accès et d'allées
dans les installations privées et publiques.
Lampe
Puissance raccordée du module
Puissance raccordée du luminaire
Température de référence
Température d'ambiance
99 560 K3
Désignation du module
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
99 560 K4
Désignation du module
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
99 560
IP 65
17,6 W
21,2 W
t = 25 °C
a
t = 50 °C
a max
LED-0503/830
3000 K
CRI > 80
3340 lm
1987 lm
93,7 lm / W
LED-0503/840
4000 K
CRI > 80
3435 lm
2043 lm
96,4 lm / W
1 / 3
