BEGA 33 049 Guide Rapide

20.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

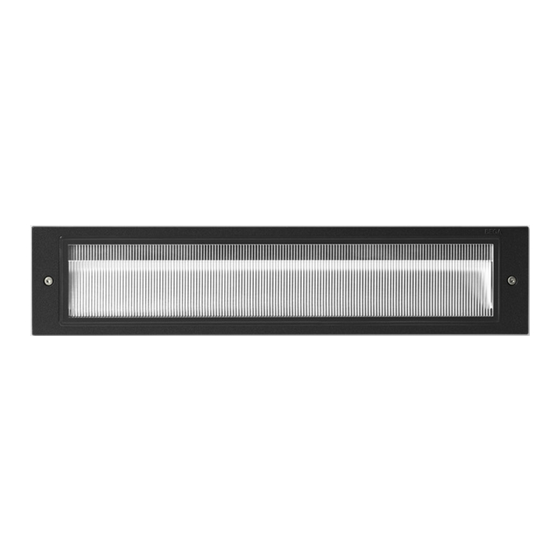

Einbauleuchte
Recessed luminaire
Luminaire à encastrer
Gebrauchsanweisung
Anwendung
LED-Leuchte mit asymmetrisch-bandförmiger
Lichtstärkeverteilung für den Einbau in Wände
und Treppen.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
33 049 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
33 049 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas mit optischer Struktur
Reflektor aus eloxiertem Reinstaluminium
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen

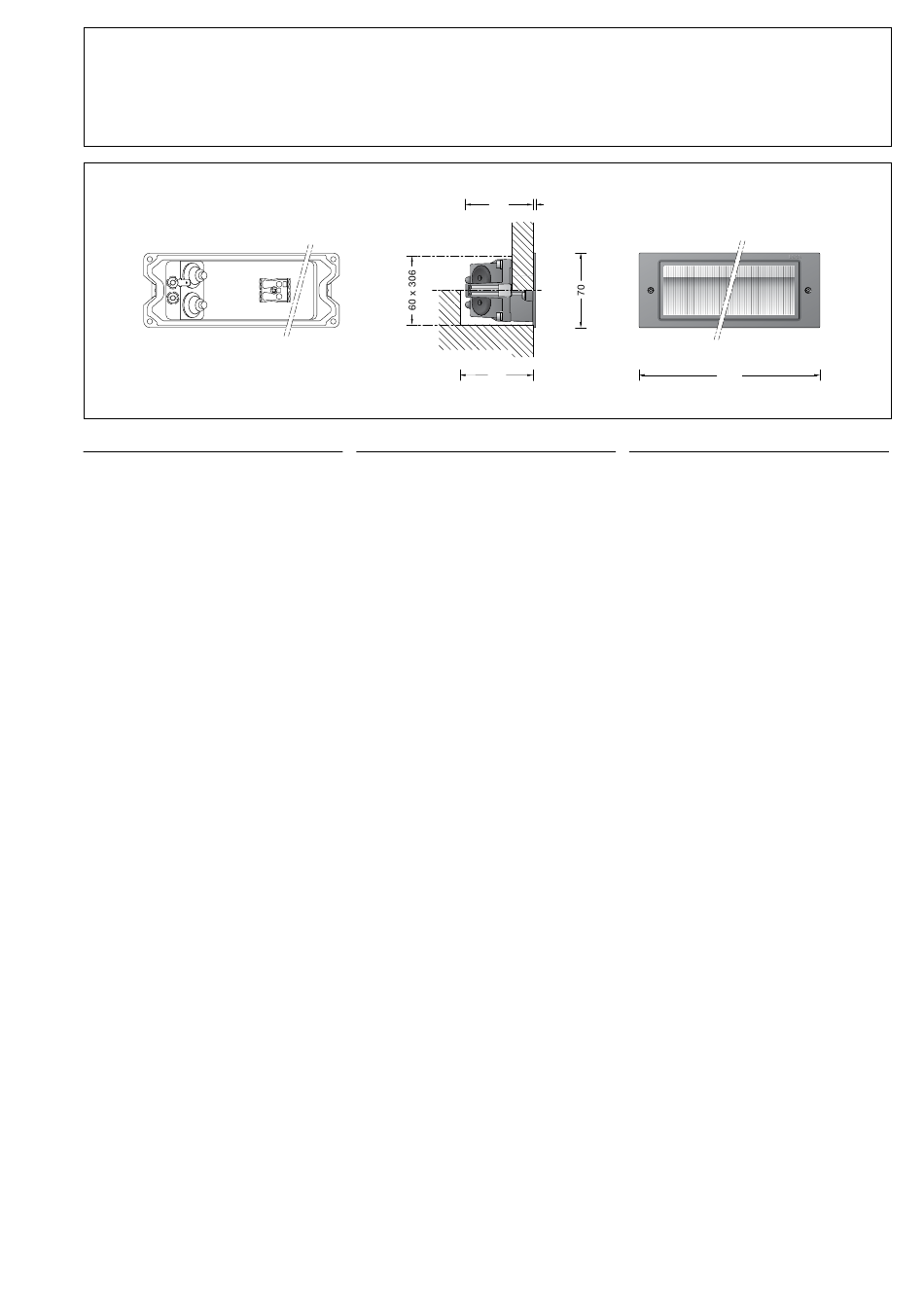

Erforderliche Einbauöffnung 306 x 60 mm
Einbautiefe 70 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm,
max. 3 G 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-280 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,95 kg
Instructions for use
Application
LED luminaire with asymmetrical flat beam light
distribution for installation in walls or stairs.
Lamp
8,2 W Module connected wattage
11 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
33 049 K3
LED-0545/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1130 lm Module luminous flux
621 lm Luminaire luminous flux
56,5 lm / W Luminaire luminous efficiency
33 049 K4
LED-0545/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1130 lm Module luminous flux
621 lm Luminaire luminous flux
56,5 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Safety glass with optical structure
Reflector made of pure anodised aluminium
Fixing is achieved by using two adjustable
wedge-shaped claws
Required recessed opening 306 x 60 mm
Recessed depth 70 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm,
max. 3 G 1.5@
Connection terminal 2.5@
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-280 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK08
Protection against mechanical
impacts < 5 joule
r – Safety mark
c – Conformity mark
Weight: 0.95 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
65 65 2,5 2,5
70 70
Fiche d'utilisation
Utilisation
Luminaire LED, à répartition lumineuse
asymétrique elliptique, pour installation dans les
murs et les contremarches d'escalier.
Lampe
8.2 W Puissance raccordée du module
11 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 35 °C Température d'ambiance
a max
33 049 K3
LED-0545/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1130 lm Flux lumineux du module
621 lm Flux lumineux du luminaire
56,5 lm / W Rendement lum. d'un luminaire
33 049 K4
LED-0545/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1130 lm Flux lumineux du module
621 lm Flux lumineux du luminaire
56,5 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité à structure optique
Réflecteur en aluminium pur anodisé
Fixation via deux griffes
réglables en forme de clavette
Réservation nécessaire 306 x 60 mm
Profondeur d'encastrement 70 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 3 G 1,5@
Bornier 2,5@
Raccordement à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-280 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,95 kg
33 049
r
IP 65
320 320
8,2 W
11 W
t = 25 °C
a
t = 35 °C
a max
LED-0545/830
3000 K
CRI > 80
1130 lm
621 lm
56,5 lm / W
LED-0545/840
4000 K
CRI > 80
1130 lm
621 lm
56,5 lm / W
