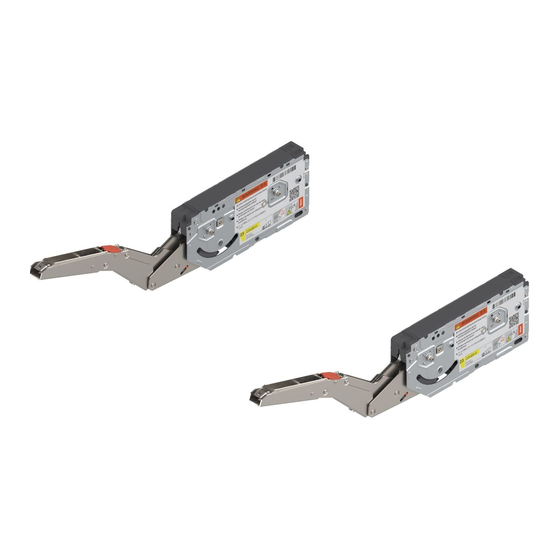

AVENTOS HK top
Facteur de puissance (LF) =
Hauteur du corps de meuble (KH) [mm] x Poids de la façade avec le double du poids de la poignée [kg]
LF 930–2800
LF 420–1610
Réservoirs de force des deux côtés
Nous recommandons un essai de montage lorsque les valeurs des réservoirs de force sont à la limite des valeurs admises !
24
Standard et SERVO-DRIVE pour AVENTOS HK top
2e
4b
4c+d
4a
2c
2a
2b
LF 1730–5200
Le facteur de puissance vous permet
de déterminer le réservoir de force
nécessaire. Le facteur de puissance
dépend du poids de la face (inclus le
double du poids de la poignée) et de
la hauteur du corps de meuble.
3
En cas d'utilisation d'un troisième
réservoir de force (augmentation du
facteur de puissance jusqu'à 50 %),
nous recommandons un essai de
montage.
1
Remarque !
Pour les corps de meuble de grande
largeur, nous recommandons de fixer
un réservoir de force additionnel sur
une paroi intermédiaire. Cette recom-
mandation est motivée par le fléchis-
sement de la face en position ouverte.
2d
LF 3200–9000
Standard
SERVO-DRIVE
Facteur de puissance (LF)
