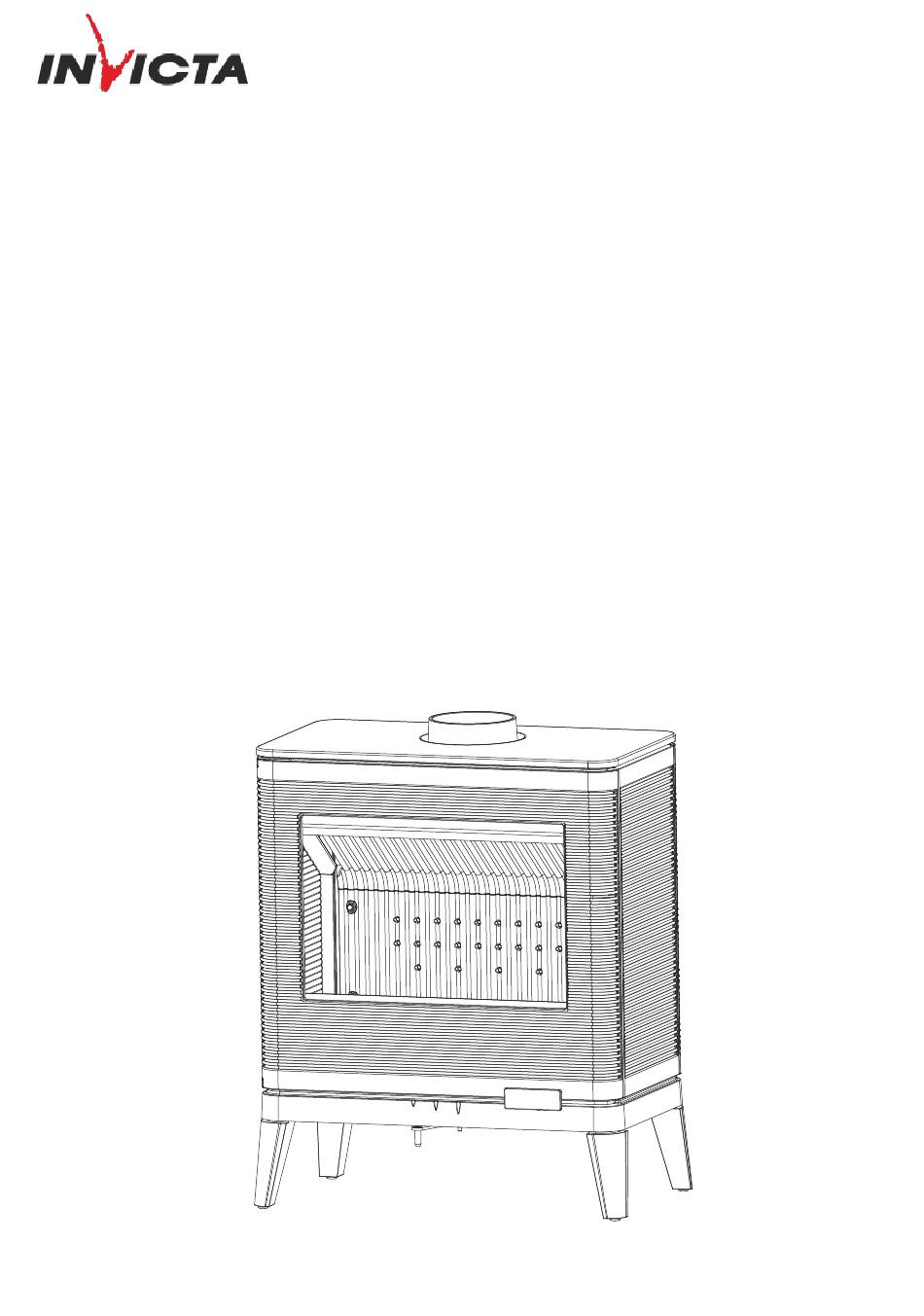

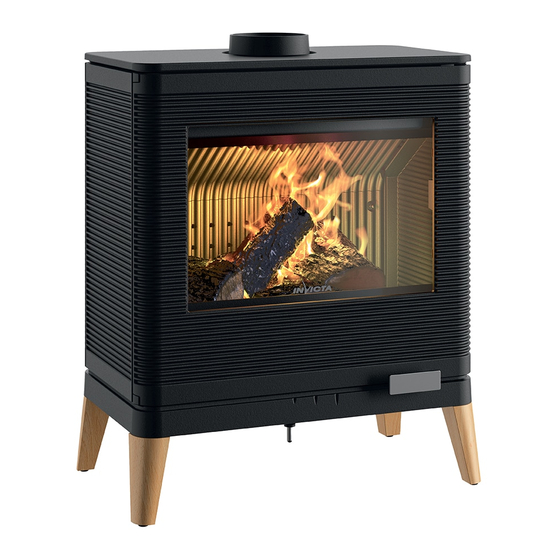

- Page 1 Poêle à bois KAZAN ZEN référence P610449 Poêle à bois KAZAN ZEN Référence P610449 Page 1 sur 12 DT, le 06/05/2022...
- Page 2 Poêle à bois KAZAN ZEN référence P610449 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale 9 kW...
- Page 3 Poêle à bois KAZAN ZEN référence P610449 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle à bois KAZAN ZEN référence P610449 Page 4 sur 12 DT, le 06/05/2022...
- Page 5 Poêle à bois KAZAN ZEN référence P610449 Page 5 sur 12 DT, le 06/05/2022...
- Page 6 Poêle à bois KAZAN ZEN référence P610449 REP. DESIGNATIONS REFERENCES 1 Tôle support AT610539C 2 Rondelle L8 AV4110080 3 Entretoise Teflon AS610322B 4 Support Latéral AT610540A 5 Rondelle polyamide AV4300069 6 Rondelle carosserie M6 AV4216250 7 Ecrou embase M6 AV7220060...
- Page 7 Poêle à bois KAZAN ZEN référence P610449 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Poêle à bois KAZAN ZEN référence P610449 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 9 Poêle à bois KAZAN ZEN référence P610449 Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit. Le tableau suivant répertorie les composants de l’appareil et les indications pour une séparation et un dépôt dans les filières de recyclage/valorisation appropriées suivant la réglementation en vigueur :...
- Page 10 Poêle à bois KAZAN ZEN référence P610449 POSITIONS DU REGISTRE DE REGLAGE D’ALLURE Registre d’air secondaire (voir réglages page 7) Puissance Allumage nominale La position « Combustion Prolongée » est obtenue en tournant complétement le registre de réglage vers la gauche (après s’être assuré...
- Page 11 Poêle à bois KAZAN ZEN référence P610449 REGLAGE DE FERMETURE Pour durcir la fermeture de la porte : Enlever une ou plusieurs cale(s) de réglage. Pour adoucir la fermeture de la porte : Ajouter une ou plusieurs cale(s) de réglage.
- Page 12 Poêle à bois KAZAN ZEN référence P610449 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P610449 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
