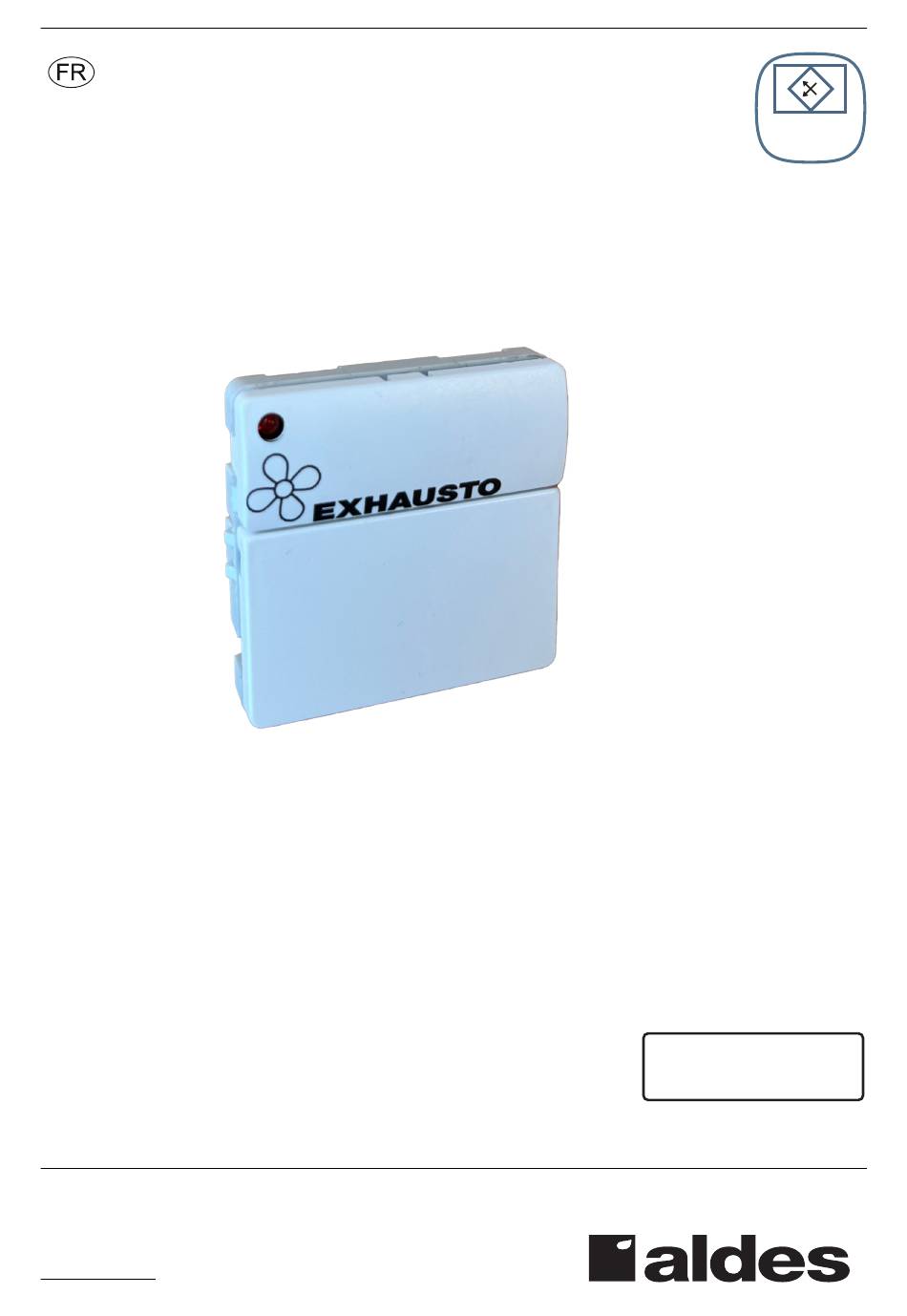

- Page 1 TIMERBUTTON3 Danish-French 3006713-2024-05-01 TIMERBUTTON3 S É R I E VEX100 ÉCHANGEUR À COURANTS CROISÉS Manuel d'instructions original ALDES 20, boulevard Joliot Curie 69694 Venissieux cedex France www.aldes.com...
- Page 2 3006713-2024-05-01 1. Informations sur le produit 1.1. Fonctionnement du TIMERBUTTON3..............3 1.1.1. Livraison......................3 1.1.2. Fonction......................3 1.1.3. Télécommande IHM..................3 2. Pose 2.1. Structure et paramètrage..................4 2.1.1. Connexion......................4 2.1.2. Activation de la minuterie.................. 4 2.1.3. Configuration MIO2................... 5 3. Schémas cotés 3.1.
- Page 3 : ● Appuyer sur le bouton de minuterie permet de modifier le niveau de confort. ● Lorsque la durée programmée sur le TIMERBUTTON3 est écoulée, le VEX re- vient aux paramétres de fonctionnement par défaut. ● Le retour peut être réalisé à tout moment en appuyant sur le bouton.
- Page 4 La fonction Timer active une minuterie prédéfinie pour le système via une connexion à MIO2* et EXact2**, soit sous la forme d'une période ON, soit sous la forme d'une période Confort. Le TIMERBUTTON3 doit être connecté à EXact2 via le module MIO2.
- Page 5 Pose 3006713-2024-05-01 2.1.3 Configuration MIO2 Programmation d'obturateur (fonction normale) : Les périodes de temps pour les fonctions de marche et de confort peuvent être pro- grammées via le MIO2 par le biais d'obturateurs spécifiques sur des entrées sélec- tionnées. Voir schéma ci-dessous. La fonction minuterie peut être programmée selon les modes suivants.
- Page 6 Schémas cotés 3006713-2024-05-01 3. Schémas cotés 3.1 Dimensions 3.1.1 TIMERBUTTON3 3.1.2 TIMERBUTTON3 (EU) 6/12...
- Page 7 Raccordement électrique 3006713-2024-05-01 4. Raccordement électrique 4.1 Raccordement électrique 4.1.1 Raccordement électrique via le module MIO2 : Schéma A *: Fonction normale **: Fonction test 7/12...
- Page 8 Données techniques 3006713-2024-05-01 5. Données techniques 5.1 Caractéristiques techniques Classe de protection IP20 Tension de contact 5 - 24 V Courant de contact Charge ohmique 1 - 50 mA Résistance de contact Max. 100 mOhm Durée de vie du contact 300 000 raccordements à...
- Page 9 3006713-2024-05-01 9/12...
- Page 10 3006713-2024-05-01 10/12...
- Page 11 3006713-2024-05-01 11/12...
