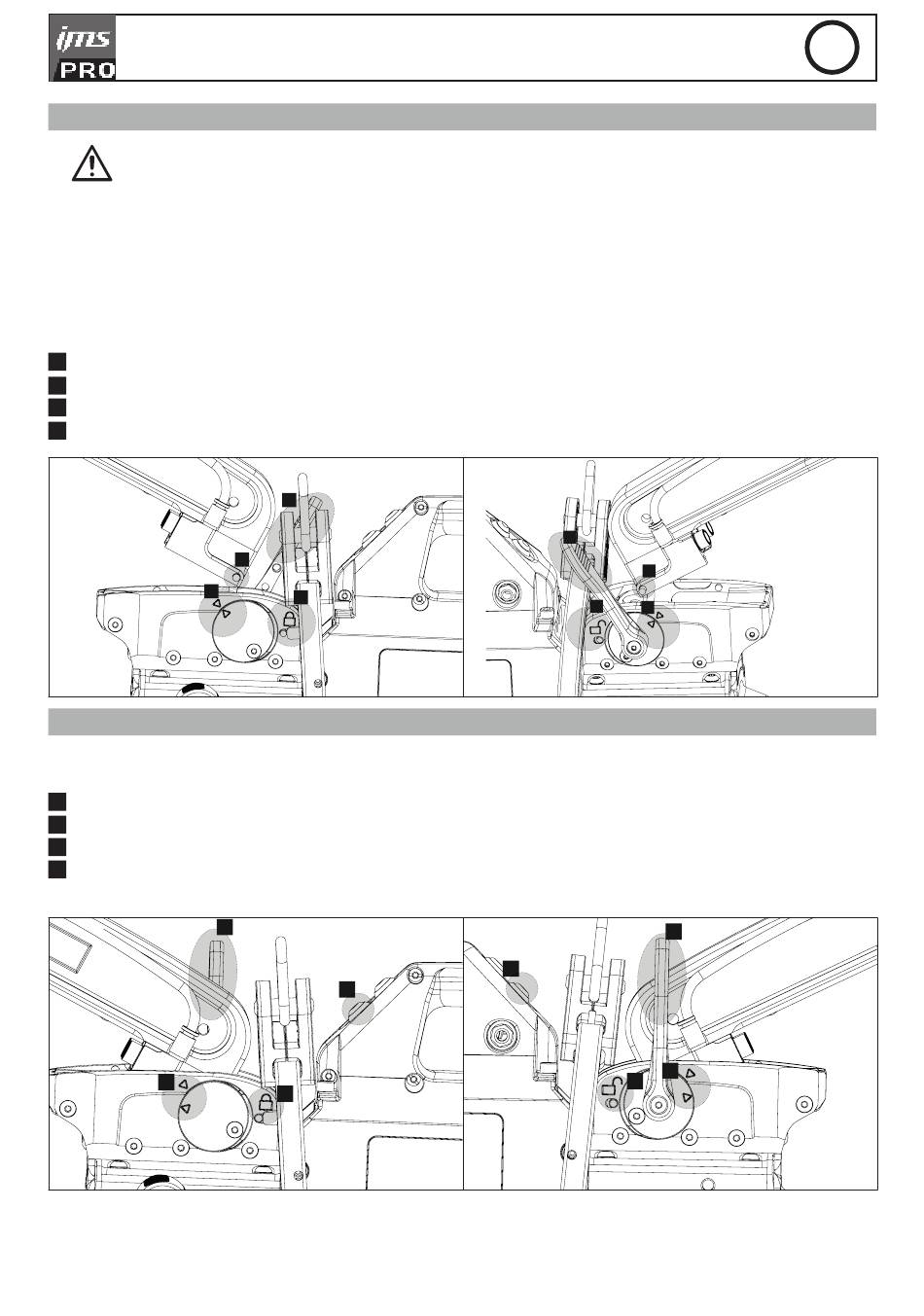

MONTAGE UND WECHSEL DES G-SCHWEISSBÜGELS
Die Garantie erfolgt nicht bei Defekten, die durch eine falsche Montage des G-Schweißbügels hervorgerufen worden sind.
ACHTUNG:
- Bügel-Aufnahme und Bügel der Zange nicht mit Kupferpaste versehen.
- Für einwandfreien Bertrieb und Schweißstromfluss genügt eine regelmäßige Reinigung des Bügels und der Aufnahme.
- Bei längerem Nichtgebrauch, immer die Zange mit einem montierten Schweißbügel lagern, um Staub- u. Schmutzablagerung in der Aufnahme zu
vermeiden.
Bügel wechseln:
Die Kühlmittelpumpe vor Austausch des Bügels unbedingt mittels Aktivierung des Montage-Modus ausschalten. Die Pumpe ist erst ausgeschaltet,
wenn die rote Anzeigeleuchte des Zangentasters (ABB 2 -12) leuchtet. Das Entfernen des Bügels ist nur bei zurück gezogener Elektrode möglich.
1
Der Verriegelungsknopf ragt an der Seite mit dem geschlossenen Bügelschloss-Symbol über.
Der Hebel soll hinten am Anschlag sein (~120°)
2
3
Die Pfeile sollen übereinstimmend sein
Den Bügel 15° neigen und zurücknehmen (die Stifte sollten in die Führungen rutschen)
4
ARMBÜGEL-ÖFFNUNG
Sollte der Zugang zum Schweißbereich mit geschlossenem Bügel nicht möglich sein, kann dieser ohne ihn zu entfernen kurzzeitig nach oben
geschwenkt werden. Überöffnen der Elektrode über den Taster (ABB 2 -10). Die Kühlmittelpumpe wird automatisch deaktiviert.
Drücken die den Knopf (ABB 2 -10).
1
Der Verrieglungsknopf ragt an der Seite mit dem geöffneten Bügelschloss-Symbol über.
2
Den Hebel komplett (~90°) bis zum Anschlag auf dem Verriegelungsknopf öffnen.
3
Die Pfeile sind nicht in Deckung.
4
Den Bügel aufklappen.
4
64
IMS SPOT 14500 TRAFO PRO
2
4
3
1
3
1
2
2
4
1
3
3
1
4
2
DE
