OPERATOR'S MANUAL
MANUEL D'UTILISATION
MANUAL DEL OPERADOR

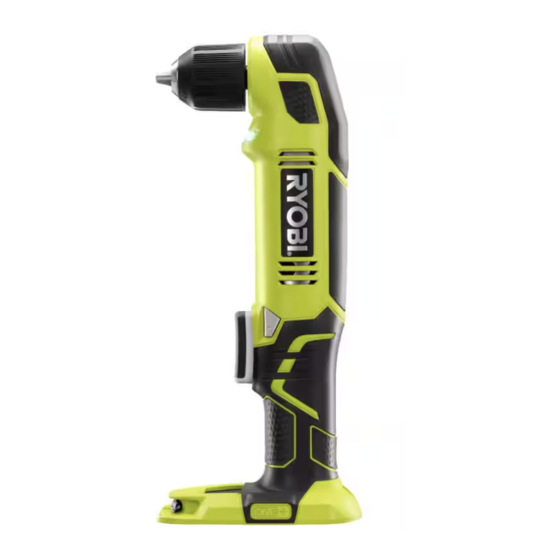

18 VOLT RIGHT ANGLE DRILL
PERCEUSE 18 V À ANGLE DROIT
18 V TALADRO DE ÁNGULO RECTO
P241
Your right angle drill has been engineered and manufactured to our high standard for dependability, ease of operation, and
operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING:
To reduce the risk of injury, the user must read and understand the operator's manual before using this
product. If you do not understand the warnings and instructions in the operator's manual, do not use this product.
SAVE THIS MANUAL FOR FUTURE REFERENCE
Votre nouvell e perceuse à angle droit a été conçue et fabriquée
conformément à nos strictes normes de fiabilité, simplicité
d'emploi et sécurité d'utilisation. Correctement entretenue,
elle vous donnera des années de fonctionnement robuste et
sans problème.
AVERTISSEMENT :
blessures, l'utilisateur doit lire et veiller à bien comprendre
le manuel d'utilisation avant d'employer ce produit. Si tous
les avertissements et toutes les consignes de sécurités et
instructions du manuel d'utilisation ne sont pas bien compris,
ne pas utiliser ce produit.
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE
Pour réduire les risques de
BATTERIES AND CHARGERS SOLD SEPARATELY
PILES ET CHARGEURS VENDUS SÉPARÉMENT
LAS BATERÍAS Y CARGADORS SE VENDEN POR SEPARADO
Su taladro de ángulo recto ha sido diseñado y fabricado de
conformidad con nuestras estrictas normas para brindar fi-
abilidad, facilidad de uso y seguridad para el operador. Con el
debido cuidado, le brindará muchos años de sólido y eficiente
funcionamiento.
ADVERTENCIA:
lesiones, el usuario debe leer y comprender el manual del
operador antes de usar este producto. Guarde este manual
del operador y estúdielo frecuentemente para lograr un
funcionamiento seguro y continuo de este producto
GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
Para reducir el riesgo de
