Votre nouvelle perceuse à percussion a été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité
d'emploi et sécurité d'utilisation de Ryobi. Correctement entretenue, elle vous donnera des années de fonctionnement
robuste et sans problème.
AVERTISSEMENT :
le manuel d'utilisation avant d'employer ce produit.
Merci d'avoir acheté un produit Ryobi.
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE
MANUEL D'UTILISATION

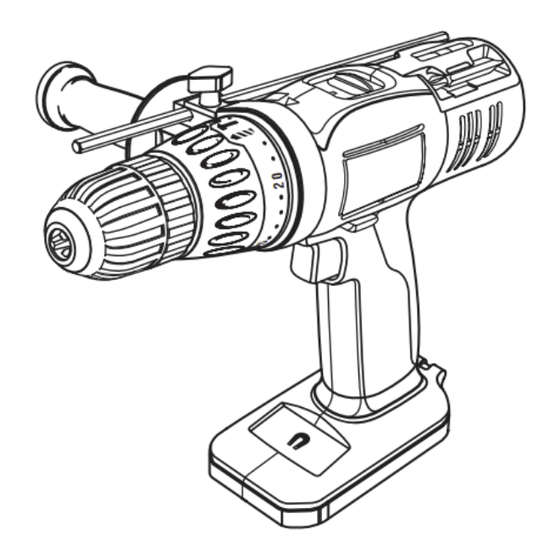

PERCEUSE À PERCUSSION 18 VOLTS
2 VITESSES DE 1/2 po
P210
Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre
BATTERIES ET CHARGEURS
VENDUS SÉPARÉMENT
Publicité
Table des Matières
Manuels Connexes pour Ryobi P210
Sommaire des Matières pour Ryobi P210
- Page 1 VENDUS SÉPARÉMENT Votre nouvelle perceuse à percussion a été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité d’emploi et sécurité d’utilisation de Ryobi. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problème. AVERTISSEMENT : Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES n Introduction ..................................2 n Règles de sécurité générales ............................3-4 n Règles de sécurité particulières ............................4 n Règles de sécurité concernant le chargeur........................5 n Symboles..................................6-7 n Caractéristiques ................................8-9 n Assemblage................................... 10 n Utilisation.................................. 10-16 n Entretien ................................... -
Page 3: Règles De Sécurité Générales
CHARGEUR réglages, de changer d’accessoire ou de remiser l’outil. (P100) (P110) Ces mesures de sécurité réduisent les risques de démarrage P210 130255004 1423701, 140237023 accidentel de l’outil. ou 140237021 n Ranger les outils non utilisés hors de la portée des enfants et n Ne pas maltraiter le cordon d’alimentation. -
Page 4: Dépannage
RÈGLES DE SÉCURITÉ GÉNÉRALES DÉPANNAGE n Garder l’outil et sa poignée secs, propres et exempts d’huile ou de graisse. Toujours utiliser un chiffon n Le dépannage des outils doit être confié exclusivement propre pour le nettoyage. Ne jamais utiliser de liquide à... -
Page 5: Règles De Sécurité Concernant Le Chargeur
RÈGLES DE SÉCURITÉ CONCERNANT LE CHARGEUR plastique. Ces liquides contiennent des produits chimiques AVERTISSEMENT : susceptibles d’endommager, d’affaiblir ou de détruire le plastique. LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES INSTRUCTIONS. Le non respect de toutes les instructions n N’utiliser un cordon prolongateur qu’en cas d’absolue ci-dessous peut entraîner un choc électrique, un incendie et/ou nécessité. -
Page 6: Symboles
SYMBOLES Certains des symboles ci-dessous peuvent être présents sur l’outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques. SYMBOLE DÉSIGNATION/EXPLICATION Volts Tension Ampères Intensité... - Page 7 SYMBOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit. SYMBOLE SIGNAL SIGNIFICATION DANGER : Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.
-
Page 8: Caractéristiques
CARACTÉRISTIQUES FICHE TECHNIQUE Mandrin ..................................1/2 po Moteur ..................................18 V c.c. Commutateur ..............................Vitesse variable Boîte d’engrenages ..............................2 vitesses Vitesse à vide ....................Basse (0 à 400/min*) et haute (0 à 1 400/min Vitesse de percussion ............Basse (0 à 5 200 coups/min) et haute (0 à 18 200 coups/min) Alimentation du chargeur .................... - Page 9 CARACTÉRISTIQUES VEILLER À BIEN CONNAÎTRE LA PERCEUSE POIGNÉE AUXILIAIRE À PERCUSSION La perceuse à percussion est dotée d’une poignée auxiliaire. Voir la figure 1. Cette poignée peut être utilisée avec la main gauche ou droite, pour faciliter le travail. Avant d’essayer d’utiliser ce produit, se familiariser avec toutes ses fonctions, tous ses dispositifs de sécurité...
-
Page 10: Assemblage
ASSEMBLAGE DÉBALLAGE AVERTISSEMENT : Ce produit a été expédié complètement assemblé. Si des pièces manquent, ne pas utiliser cet outil avant n Avec précaution, sortir l’outil et les accessoires de la qu’elles aient été installées. Ne pas prendre cette boîte. S’assurer que toutes les pièces figurant sur la liste précaution pourrait entraîner des blessures graves. - Page 11 TÉMOIN ROUGE des conditions normales, les retourner, ainsi que le chargeur et TÉMOIN JAUNE le stand au centre de réparations Ryobi agréé le plus proche pour une vérification électrique. Fig. 2 n Ne recharger le bloc de batteries qu’avec l’appareil fourni.
-
Page 12: Charge D'un Bloc De Batteries Chaud
D’UN BLOC DE BATTERIES FROID ». Si les batteries ne se LOQUETS rechargent pas dans des conditions normales, les retourner, ainsi que le chargeur et le stand au centre de réparations Ryobi agréé le plus proche pour une vérification électrique. INSTALLATION DU BLOC DE BATTERIES Voir la figure 4. - Page 13 UTILISATION INSERTING BITS Voir la figure 6. DESSERAGE FORET n Verrouiller la gâchette en mettant le sélecteur de (Libération) rotation en position centrale. n Ouvrir les mors du mandrin suffisamment pour pouvoir insérer l’embout à utiliser. REMARQUE : Ouvrir les mors en tournant le collet du mandrin vers la gauche.
-
Page 14: Réglage De La Poignée Auxiliaire
UTILISATION AVERTISSEMENT : POUR La perceuse à percussion ne doit jamais être branchée SERRER sur le secteur lors de l’assemblage de pièces, des opérations de réglage, du nettoyage, de l’entretien ou lorsqu’elle n’est pas en usage. Débrancher l’outil afin d’empêcher tout démarrage accidentel pouvant causer des blessures graves. -
Page 15: Réglage Du Couple
UTILISATION RÉGLAGE DU COUPLE Voir la figure 11. La perceuse est dotée d’un embrayage à couple réglable MODE DE PERCUSSION permettant d’enfoncer différents types de vis dans POUR différents matériaux. Régler le couple selon le besoin. Nous RÉDUIRE recommandons d’utiliser des forets à pointe carbure et le MODE DE PERÇAGE LE COUPLE mode de percussion pour le perçage dans des matériaux... -
Page 16: Utilisation Des Niveaux
UTILISATION UTILISATION DES NIVEAUX Voir la figure 13. La perceuse comporte deux niveaux, encastrés dans le VUE DE DESSUS boîtier du moteur. L’un est placé sur le dessus et l’autre, à l’extrémité. Ils permettent de vérifier que les forets sont maintenus à... -
Page 17: Entretien
ENTRETIEN AVERTISSEMENT : MAILLET MORS DU Utiliser exclusivement des pièces Ryobi d’origine pour les MANDRIN réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l’outil. AVERTISSEMENT : Toujours porter des lunettes de sécurité munies d’écrans latéraux lors de l’utilisation d’outils motorisés ou des opérations de nettoyage à... -
Page 18: Serrage Du Mandrin
ENTRETIEN SERRAGE DU MANDRIN n Insérer la clé hexagonale dans le mandrin et serrer fermement les mors. Voir les figures 14 et 15. n Frapper la clé vers la droite d’un coup sec avec un Le mandrin peut se desserrer sur la broche et se mettre à maillet. - Page 19 NOTES...
-
Page 20: Réparation
Dans l’éventualité de besoin de pièces détachées ou de réparation, il suffit de contacter le centre de réparation Ryobi agréé le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite. Pour obtenir l’adresse du centre de réparations Ryobi agréé...
