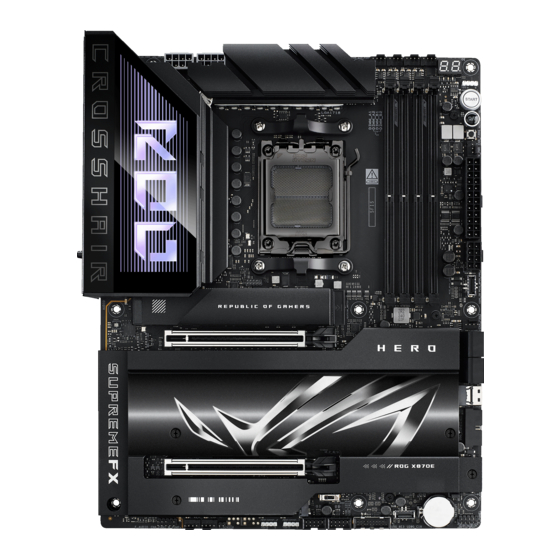

- Page 1 CROSSHAIR X870E HERO...
- Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé...
- Page 3 Table des matières Consignes de sécurité ........................4 À propos de ce manuel ......................6 Résumé des caractéristiques de la ROG CROSSHAIR X870E HERO ........8 Contenu de la boîte ........................14 Connecteurs avec bande passante partagée ................15 Chapitre 1 : Introduction au produit Avant de commencer ....................17...
- Page 4 Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles.
- Page 5 Informations sur la sécurité des piles bouton Retirez et recyclez ou jetez immédiatement les piles usagées conformément aux réglementations locales et gardez-les hors de portée des enfants. N'incinérez pas et ne jetez pas les piles avec les ordures ménagères. En cas d'ingestion ou d'insertion dans une partie du corps, appelez un centre antipoison local pour obtenir des informations sur le traitement.
- Page 6 Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels. Site Web ASUS Le site web d'ASUS (www.asus.com) contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Documentation optionnelle Le contenu livré...
- Page 7 FAQ des pilotes et utilitaires Visitez https://www.asus.com/fr/support pour plus d'informations sur le téléchargement et l'installation des pilotes et utilitaires de votre carte mère. Guide de configuration RAID Visitez https://www.asus.com/fr/support pour plus d'informations sur le guide de configuration RAID. Fonction BIOS FlashBack™...
- Page 8 2 x Slots PCIe 4.0 x16**** Processeurs AMD® Ryzen™ série 8500 / 8300 * 2 x Slots PCIe 4.0 x16***** Veuillez consulter le tableau de bifurcation PCIe sur (https://www.asus.com/fr/ support/FAQ/1037507/). Slots d'extension Lorsque vous utilisez à la fois PCIEX16_1 et PCIEX16_2, ces deux slots fonctionnent en mode x8.
- Page 9 M.2_2 sera également désactivé. 1 x Contrôleur Ethernet Intel® 2.5Gb Ethernet 1 x Contrôleur Ethernet Realtek 5Gb ASUS LANGuard Wi-Fi 7* 2x2 Wi-Fi 7 (802.11be) Prise en charge des bandes de fréquence 2,4/5/6 GHz** Prend en charge la bande passante Wi-Fi 7 320 MHz, avec un débit allant jusqu'à...
- Page 10 Résumé des caractéristiques de la ROG CROSSHAIR X870E HERO USB sur panneau E/S arrière (10 ports au total) 2 x Ports USB4® (40 Gb/s) (2 x USB Type-C®) 8 x Ports USB 10 Gb/s (6 x Type-A + 2 x Type-C®) USB en façade (10 ports au total) 1 x USB 20 Gb/s (compatible USB Type-C®...
- Page 11 Résumé des caractéristiques de la ROG CROSSHAIR X870E HERO Ventilateurs et refroidissement 1 x Connecteur pour ventilateur du processeur à 4 broches 1 x Connecteur pour ventilateur du processeur optionnel à 4 broches 1 x Connecteur de pompe AIO à 4 broches 4 x Connecteurs pour ventilateur du châssis (4 broches) 1 x Connecteur de pompe à...
- Page 12 - M.2 Q-Latch - Slot M.2 Q-Release - Glissière M.2 Q-Slide - Slot PCIe Q-Release Slim (avec SafeSlot) - Antenne Wi-Fi ASUS (Q-Antenna) - Q-Code - Q-Connector - Q-Dashboard - Q-LED (CPU [rouge], DRAM [jaune], VGA [blanc], Boot Device [jaune vert])
- Page 13 WOL par PME, PXE Système d'exploitation Windows 11 Format ATX Format 30,5 cm x 24,4 cm REMARQUE : Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.
- Page 14 Contenu de la boîte Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère. Carte mère 1 x Carte mère ROG CROSSHAIR X870E HERO 1 x Câble d'extension RGB adressable (ARGB) Câbles 4 x Câbles SATA 6 Gb/s...
- Page 15 Connecteurs avec bande passante partagée CHA_FAN2 Q_CODE FLBK_CL_CMOS CPU_FAN CPU_OPT AIO_PUMP CPU_12V_1 CPU_12V_2 CPU_12V_LED HDMI U10G_4 U40G_EC1 CHA_FAN4 U10G_202122 U40G_EC2 LAN2_U10G_10 SOCKET AM5 U10G_C3 LAN1_U10G_9 U10G_C23 M.2(WIFI) AUDIO 2280 M.2_1(SOCKET3) U20G_C6 2242 2260 CHA_FAN3 PCIEX16(G5)_1 CROSSHAIR X870E HERO X870E X870E SLIMSAS HD_LED M.2_2(SOCKET3)
- Page 17 Chapitre 1 : Introduction au produit Introduction au produit Avant de commencer Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres. ATTENTION ! • Débranchez le câble d'alimentation de la prise murale avant de toucher les composants. •...
- Page 18 Schéma de la carte mère CHA_FAN2 Q_CODE FLBK_CL_CMOS CPU_FAN CPU_OPT AIO_PUMP CPU_12V_1 CPU_12V_2 CPU_12V_LED HDMI U10G_4 U40G_EC1 CHA_FAN4 U10G_202122 U40G_EC2 LAN2_U10G_10 SOCKET AM5 U10G_C3 LAN1_U10G_9 U10G_C23 M.2(WIFI) AUDIO 2280 M.2_1(SOCKET3) U20G_C6 2242 2260 CHA_FAN3 PCIEX16(G5)_1 CROSSHAIR X870E HERO X870E X870E SLIMSAS HD_LED M.2_2(SOCKET3)
- Page 19 Contenu du schéma Socket du processeur Slots mémoire (DIMM) Slots d'extension Connecteurs des ventilateurs et de la pompe Connecteurs d'alimentation Emplacement M.2 Port SATA 6 Gb/s Port SlimSAS Connecteur pour port USB 20 Gb/s Type-C® en façade 10. Connecteur USB 5 Gb/s 11.
- Page 20 PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère. ASUS prendra en charge les frais de réparation si le dommage a été causé par le transport/transit du produit.
- Page 21 Consultez votre revendeur pour plus d'informations. • Visitez le site web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère.
- Page 22 Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère. REMARQUE : Pour installer une carte d'extension PCIe, référez-vous au Guide d'installation de la carte mère sur le site d'assistance ASUS. PCIEX16(5G)_1 CROSSHAIR X870E HERO...
- Page 23 Utiliser le slot PCIe Q-Release Slim Les slots PCIe de cette carte mère disposent de la fonctionnalité Q-Release Slim vous permettant de retirer facilement une carte d'extension installée sur un slot PCIe, même lorsque la carte d'extension bloque le loquet PCIe, comme une carte graphique. Vous pouvez également retirer une carte d'extension en appuyant sur le loquet PCIe.
- Page 24 Connecteurs des ventilateurs et de la pompe Les connecteurs pour ventilateurs et pompes vous permettent d'installer des ventilateurs et pompes afin de refroidir le système. CPU_FAN CHA_FAN1 CPU_OPT CHA_FAN2 AIO_PUMP CHA_FAN3 W_PUMP+ CHA_FAN4 ATTENTION ! • N'oubliez pas de connecter les câbles de ventilateur aux connecteurs de la carte mère. Une circulation de l'air insuffisante peut endommager les composants de la carte mère.
- Page 25 Connecteurs d'alimentation Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source d'alimentation. Les fiches de la source d'alimentation doivent être branchées selon une orientation précise, trouvez la bonne orientation et appuyez fermement jusqu'à ce que les fiches soient totalement insérées.
- Page 26 • Pour installer un périphérique SATA, consultez le Guide d'installation de la carte mère sur le site d'assistance ASUS. • Avant de créer un volume RAID, consultez le Guide de configuration RAID. Vous pouvez télécharger le Guide de configuration RAID sur le site web d'ASUS.
- Page 27 Port SlimSAS Le port SlimSAS permet de connecter des périphériques de stockage NVMe. SLIMSAS REMARQUE : Technologie AMD® RAIDXpert2 avec prise en charge RAID 0/1/5/10 (PCIe) et RAID 0/1/5/10 (SATA). La fonction RAID 5 n'est prise en charge que par un processeur AMD Ryzen™ série 9000. Connecteur pour port USB 20 Gb/s Type-C®...
- Page 28 11. Connecteur USB 2.0 Ce connecteur est dédié à la connexion de ports USB 2.0 supplémentaires. Le connecteur USB 2.0 fournit des vitesses de transfert jusqu'à 480 Mb/s. USB_E12 USB_E34 ATTENTION ! Ne connectez pas de câble 1394 aux ports USB. Cela pourrait endommager la carte mère ! 12.
- Page 29 13. Commutateur de changement de mode PCIe Le commutateur de changement de mode PCIe vous permet de basculer le signal PCIe provenant du processeur sur Gen4 ou Gen3 pour le slot PCIe. ALT_PCIE_MODE REMARQUE : • Lorsque le commutateur de changement de mode PCIe est réglé sur Auto, le signal PCIe du processeur sera le paramètre par défaut.
- Page 30 16. Connecteur du panneau système avant Le connecteur du panneau système avant prend en charge plusieurs fonctions relatives au châssis. F_PANEL • Connecteur pour LED d'alimentation système (+PWR_LED-) Ce connecteur à 2 broches vous permet de connecter la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.
- Page 31 19. Bouton Démarrer Appuyez sur le bouton d'alimentation pour démarrer le système, le mettre en veille ou l'éteindre (selon les paramètres du système d'exploitation). DÉMARRER REMARQUE : Ce bouton s'allume lorsque le système est alimenté pour indiquer que le système doit être éteint et tous les câbles débranchés avant de retirer ou installer des composants sur la carte mère.
- Page 32 22. Témoins lumineux Q-LED Les témoins Q-LED vérifient l'état des composants clés (processeur, mémoire, carte graphique, périphériques de démarrage) durant la séquence de démarrage de la carte mère. Si une erreur est détectée, le voyant correspondant s'allume jusqu'à ce que le problème soit résolu. CPU (ROUGE) DRAM (JAUNE) VGA (BLANC)
- Page 33 Connecteurs arrières et audio de la carte mère 1.3.1 Connecteurs arrières Connecteurs arrières Bouton d'effacement de la mémoire CMOS (CLR_CMOS). L'utilisation de ce bouton permet d'effacer les informations de configuration du BIOS. N'utilisez ce bouton que si le système se bloque suite à un overclocking. USB 10 Gb/s (rouge) Type-A sur les ports 20, 21 et 22 Port Ethernet Realtek 5Gb* Port Ethernet Intel®...
- Page 34 1.3.2 Témoins des ports réseau LED d'indications du port Ethernet Realtek 5Gb LED ACT/LIEN LED Vitesse LED ACT/ État Description État Description LIEN VITESSE Éteint Pas de lien Éteint Pas de lien Vert Lien établi Vert Connexion 5 Gb/s Clignotant Activité...
- Page 35 Connexion à un casque ou un microphone REMARQUE : Le port de sortie audio du panneau arrière ne prend pas en charge l'audio spatialisé. Si vous souhaitez utiliser l'audio spatialisé, connectez votre périphérique de sortie audio à la prise audio sur le panneau avant de votre châssis ou à...
- Page 36 Connecter un système de haut-parleurs à 4 canaux Connexion à un système de haut-parleurs 5.1...
- Page 37 Connexion à un système de haut-parleurs 7.1...
- Page 39 PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère. ASUS prendra en charge les frais de réparation si le dommage a été causé par le transport/transit du produit.
- Page 42 Installer un module de mémoire Retrait de la barrette de mémoire (DIMM)
- Page 43 Installer un module M.2 REMARQUE : • Les illustrations ne décrivent les étapes d'installation que pour les slots M.2 sélectionnés, les étapes sont identiques pour les autres slots M.2. • Utilisez un tournevis Phillips pour installer ou retirer les vis ou supports à vis mentionnés dans cette section.
- Page 44 Desserrez les vis des autres dissipateurs thermiques M.2. Soulevez et retirez le(s) dissipateur(s) thermique(s). CROSSHAIR X870E HERO Installez votre module M.2 dans le slot M.2. Les étapes d'installation peuvent différer selon le type de slot M.2, référez-vous aux différentes étapes ci-dessous : Installation d'un module M.2 22110 sur un slot M.2 de longueur 22110 avec plaque arrière ou d'un module M.2 2280 sur un slot M.2 de longueur 2280 avec plaque arrière (optionnel) Si nécessaire, retirez la glissière M.2 Q-Slide préinstallée en...
- Page 45 (optionnel) Installez la protection en caoutchouc pour module M.2 fournie lorsque vous installez un module M.2 simple face. N'installez pas la protection en caoutchouc pour module M.2 fournie sur un module M.2 double-face. REMARQUE : • Suivez cette étape uniquement si la protection en caoutchouc pour module M.2 est fournie avec votre carte mère.
- Page 46 Installation d'un module M.2 2280/2260/2242 sur un slot M.2 avec une plaque arrière M.2 de longueur 22110 ou d'un module M.2 2260/2242 sur un slot M.2 avec une plaque arrière M.2 de longueur 2280 (optionnel) Si nécessaire, installez la glissière M.2 Q-Slide fournie en fixant la glissière à...
- Page 47 (optionnel) Installez la protection en caoutchouc pour module M.2 fournie lorsque vous installez un module M.2 simple face. N'installez pas la protection en caoutchouc pour module M.2 fournie sur un module M.2 double-face. REMARQUE : • Suivez cette étape uniquement dans les cas suivants : - Installation d'un module M.2 de longueur 2280 ou 2260 et Lorsque la protection en caoutchouc pour module M.2 est fournie avec la carte mère.
- Page 48 Installation d'un module M.2 sur un slot M.2 sans plaque arrière M.2 (optionnel) Si nécessaire, retirez le loquet amovible M.2 Q-Latch préinstallé sur le trou de vis situé à la longueur 2280. REMARQUE : Suivez cette étape uniquement si une vis de loquet M.2 Q-Latch amovible est préinstallée dans le trou de vis situé...
- Page 49 Installez votre module M.2 dans le slot M.2. IMPORTANT ! Assurez-vous que rien n'obstrue votre module M.2 lors de l'installation du module dans le slot M.2. Appuyez sur le module M.2 jusqu'à ce qu'il soit verrouillé par le loquet M.2 Q-Latch.
- Page 50 Retirez le film plastique des pads thermiques situés sous les autres dissipateurs thermiques. REMARQUE : Si le pad thermique du dissipateur M.2 est endommagé, nous vous recommandons de le remplacer par le pad thermique fourni ou un pad thermique d'une épaisseur de 1,25 mm. Replacez le(s) dissipateur(s) thermique(s).
- Page 51 Installer la carte mère (sur certains modèles) Installez le cache E/S fourni sur le panneau arrière du châssis. REMARQUE : N'installez le cache E/S que si votre carte mère ne dispose pas d'un cache E/S préinstallé. Placez la carte mère dans le châssis en vous assurant que ses ports d'E/S (entrée/sortie) sont alignés avec la zone d'E/S du châssis.
- Page 52 Installation de l'antenne WiFi ASUS Q-Antenna Installer l'antenne WiFi ASUS (Q-Antenna) Connectez l'antenne WiFi ASUS Q-Antenna incluse sur les ports dédiés situés à l'arrière du châssis de votre ordinateur. ATTENTION ! • Assurez-vous de bien maintenir le connecteur lorsque vous retirez l'antenne des ports Wi-Fi et n'essayez pas de retirer le connecteur d'antenne des ports Wi-Fi en tirant sur le câble du connecteur.
- Page 53 • La mise à jour du BIOS comporte certains risques. Si celui-ci est endommagé lors du processus de mise à jour et que le système ne redémarre plus, contactez le service après-vente ASUS le plus proche pour obtenir de l'aide.
- Page 54 Démarrer pour la première fois Après avoir effectué tous les branchements, refermez le châssis d'ordinateur. Assurez-vous que tous les interrupteurs sont éteints. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du châssis. Reliez l'autre extrémité du câble d'alimentation à une prise électrique équipée d'une protection contre les surtensions.
- Page 55 BIOS et configurations RAID REMARQUE : Pour plus de détails sur le BIOS et les configurations RAID, consultez la section "Manuel et Documentation" de l'onglet "Support" de la page d'information du produit, ou visitez https://www.asus. com/fr/support. Présentation du BIOS UEFI Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que...
- Page 56 ASUS EZ Flash 3 ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. IMPORTANT ! Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité...
- Page 57 ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour.
- Page 58 Configuration de volumes RAID La carte mère prend en charge les configurations RAID. Définitions RAID Volume vous permet de relier le stockage d'un ou plusieurs disques, quel que soit l'espace sur ces disques. Cette configuration est utile pour trouver de l'espace sur les disques inutilisés par d'autres disques dans l'ensemble.
- Page 59 Annexes Annexes Tableau de débogage Q-Code Code Description Non utilisé Mise sous tension. Détection du type de réinitialisation (soft/hard). Initialisation AP avant chargement du microcode Initialisation de l'agent système avant chargement du microcode Initialisation PCH avant chargement du microcode Chargement du microcode Initialisation AP après chargement du microcode Initialisation de l'agent système après chargement du microcode Initialisation PCH après chargement du microcode...
- Page 60 Tableau de débogage Q-Code Code Description La reprise S3 est lancée (Le PPI de reprise S3 est appelé par le DXE IPL) Exécution du Boot Script S3 Reposter la vidéo Appel de vecteur de réveil S3 du système d'exploitation E4 – E7 Réservé...
- Page 61 Tableau de débogage Q-Code Code Description La phase de sélection de périphérique de démarrage Boot Device (BDS) est lancée La connexion du pilote est lancée L'initialisation du bus PCI est lancée Initialisation du contrôleur de branchement à chaud du bus PCI Énumération du bus PCI Demander les ressources du bus PCI Affecter les ressources du bus PCI...
- Page 62 Tableau de débogage Q-Code Code Description Branchement à chaud USB Branchement à chaud du bus PCI Nettoyage de la NVRAM Réinitialisation de configuration (Réinitialisation des paramètres NVRAM) B8– BF Réservé aux futurs codes AMI Erreur d'initialisation du processeur Erreur d'initialisation de l'agent système Erreur d'initialisation PCH Certains des protocoles d'architecture ne sont pas disponibles Erreur d'allocation des ressources PCI.
- Page 63 Mentions générales Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / (510)739-3777 / (510)608-4555 téléphone : Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2)
- Page 64 ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.
- Page 65 Avis concernant le modèle avec Wi-Fi Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISDE) Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité...
- Page 66 2014/53/EU. La déclaration de conformité de l’UE peut être téléchargée à partir du site internet suivant : https://www.asus.com/fr/support/. Dans la plage de fréquence 5150-5350 MHz, le Wi-Fi est restreint à une utilisation en intérieur dans les pays listés dans le tableau ci-dessous:...
- Page 67 • ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant. • ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS. • Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à...
- Page 68 Adresse : 10 Changi Business Park Central 2 #02-01 Hansapoint Singapore 486030 https://qr.asus.com/ProductSafety Service et assistance Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support. Enregistrer le produit Connectez-vous et enregistrez votre appareil pour obtenir un meilleur support technique. Annexes...
