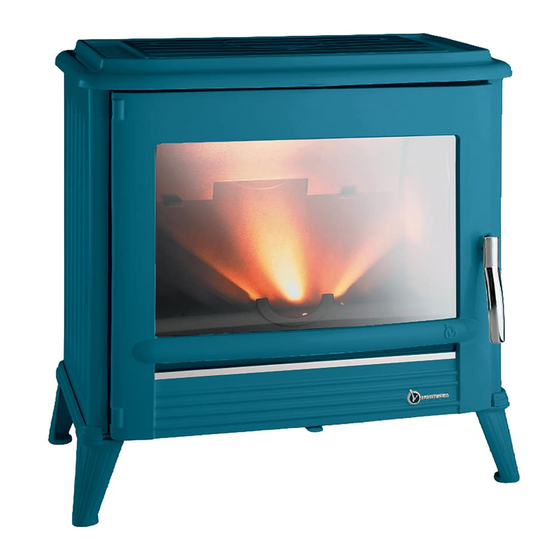

- Page 1 Poêle MODENA Référence: P917544 Poêle à bois MODENA Référence P917544 XD le 18/02/2020 Page 1 sur 9...
- Page 2 Poêle MODENA Référence: P917544 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 : Puissance nominale 10 kW Rendement 77 % Taux de CO% 0.09 %...
- Page 3 Poêle MODENA Référence: P917544 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle MODENA Référence: P917544 XD le 18/02/2020 Page 4 sur 9...
- Page 5 Poêle MODENA Référence: P917544 Désignation Référence F610350B Socle F610371U Pied Vis tête hexagonale de 8x25 AV8408250 Rondelle de 8 AV4100080 Ecrou a embase de 8 AV7220080 Registre d’air primaire AT610157A Bride de registre AT610112A AV8636200 Vis tête fraisée de 6x20...
- Page 6 Poêle MODENA Référence: P917544 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 7 Poêle MODENA Référence: P917544 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement...
- Page 8 Poêle MODENA Référence: P917544 MONTAGE DU DEFLECTEUR Le déflecteur doit être obligatoirement mis en place avant la mise en service du poêle. - Couper le lien qui maintien le déflecteur à la grille. - Monter le déflecteur verticalement dans l’appareil au dessus des bossages A.
- Page 9 Poêle MODENA Référence: P917544 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P917544 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
