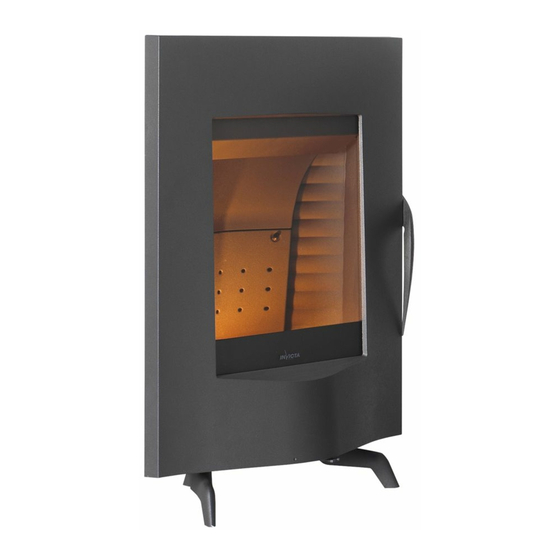

- Page 1 Poêle à bois MANDRA référence 6199 44 Poêle à bois MANDRA Référence 6199 44 LC, le 07/01/2015 Page 1 sur 8...
- Page 2 AD 619944 Poêle à bois MANDRA référence 6199 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale...
- Page 3 Poêle à bois MANDRA référence 6199 44 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle à bois MANDRA référence 6199 44 LC, le 07/01/2015 Page 4 sur 8...
- Page 5 Poêle à bois MANDRA référence 6199 44 LC, le 07/01/2015 Page 5 sur 8...
- Page 6 Poêle à bois MANDRA référence 6199 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 7 Poêle à bois MANDRA référence 6199 44 Registre d’air secondaire : Ce registre doit rester ouvert au maximum pour obtenir un fonctionnement performant et une combustion propre. L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant).
- Page 8 Poêle à bois MANDRA référence 6199 44 POSITIONS DU REGISTRE DE REGLAGE D’ALLURE Détail commande de registre d’air secondaire Détail commande de registre d’air primaire Position nominale LC, le 07/01/2015 Page 8 sur 8...
