Manuels Connexes pour Invicta MIX
Sommaire des Matières pour Invicta MIX

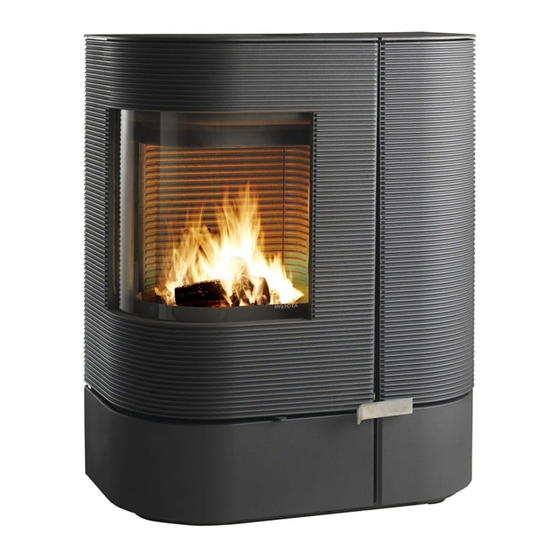

- Page 1 Poêle MIX Référence 6196 44 Poêle MIX Référence 6196 44 07 03 2014 SP FT poêle MIX Page 1 sur 16...
- Page 2 Tension et fréquence d’alimentation électrique 230 V / 50Hz (pour fonctionnement au granulé seulement) Puissance électrique absorbée 35 W Réglage en hauteur et mise à niveau Appareil équipé de X4 patins réglables 07 03 2014 SP FT poêle MIX Page 2 sur 16...
- Page 3 400 mm minimum latéralement pour permettre l’accès au raccordement électrique, à l’interrupteur mise en service de la fonction granulé, et à l’accès au système d’alimentation granulé pour dépannage maintenance. 07 03 2014 SP FT poêle MIX Page 3 sur 16...
- Page 4 Poêle MIX Référence 6196 44 Eclaté partie Décor et trémie 07 03 2014 SP FT poêle MIX Page 4 sur 16...
- Page 5 AS610120A Vis FHC M5x10 AV8635100 Vis sans tête M6x30 AV8706300 Ecran arrière AT610414B Rondelle M6 carrosserie AV4216250 10 Rivet de 3x8 AV5203080 Coté ondulé F612112U Ecrou M10 AV7100100 07 03 2014 SP FT poêle MIX Page 5 sur 16...
- Page 6 Poêle MIX Référence 6196 44 Eclaté partie corps de chauffe 07 03 2014 SP FT poêle MIX Page 6 sur 16...
- Page 7 Poignée AS610220B Vis BHC M6x10 inox AV8686106 Cendrier AT610412A Vis sans tête M6x80 AV8706800 1.5M Joint thermo-corde D12 AI303012 3.5M Joint thermo-corde D12 AI303012 2M Joint thermo-corde 7x3 AI010080 07 03 2014 SP FT poêle MIX Page 7 sur 16...
-
Page 8: Utilisation Au Bois - Buche
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se 07 03 2014 SP FT poêle MIX Page 8 sur 16... - Page 9 Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position. 07 03 2014 SP FT poêle MIX Page 9 sur 16...
- Page 10 « fonctionnement au granulés » Raccordement de l’air comburant : • l’appareil peut être raccordé à une arrivée directe d’air extérieur par l’intermédiaire de la buse dia. 100mm située en bas, derrière l’appareil 07 03 2014 SP FT poêle MIX Page 10 sur 16...
-
Page 11: Utilisation Au Granule De Bois
• S’assurer que la porte de l’appareil est parfaitement refermée. • Mettre le réglage d’air en position « fonctionnement aux granulés » • Refermer le couvercle de la trémie • Lire & appliquer les instructions de cette notice 07 03 2014 SP FT poêle MIX Page 11 sur 16... -
Page 12: Mise En Service
Allumé = Fonctionnement en granulés activé / Eteint = appareil en veille . • 2,5 kW ≈ 14h ≈ 6h Rouge Allumé = rotation de la vis activée / Eteint = vis à l’arrêt . 07 03 2014 SP FT poêle MIX Page 12 sur 16... - Page 13 Dégager les résidus de cendres accumulés sous le creuset (à l’aide d’un tisonnier), vider le cendrier si nécessaire : la zone du cendrier située sous le creuset doit être parfaitement dégagée (voir schéma ci-dessous). 07 03 2014 SP FT poêle MIX Page 13 sur 16...
- Page 14 Le passage du fonctionnement bûches en fonctionnement granulés est une phase « manuelle » qui nécessite de l’attention. Garder l’appareil sous surveillance pendant au moins 30 minutes après avoir constaté le fonctionnement autonome aux granulés 07 03 2014 SP FT poêle MIX Page 14 sur 16...
- Page 15 07 03 2014 SP FT poêle MIX Page 15 sur 16...
- Page 16 S’assurer que les utilisateurs sont informés des conditions et des limites d’utilisation de l’appareil. N’utiliser que des pièces de rechange qui ont été fournies par le fabricant. 07 03 2014 SP FT poêle MIX Page 16 sur 16...
