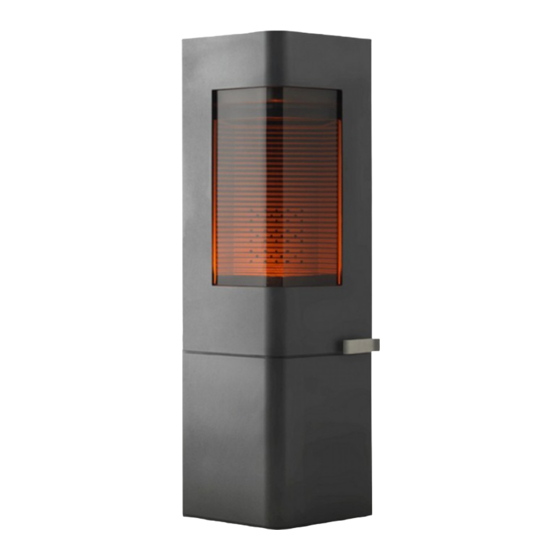

- Page 1 Poêle à bois MOAÏ référence 6142 44 Poêle à bois MOAÏ Référence 6142 44 XD, le 07/01/2019 Page 1 sur 11...
- Page 2 AD 614244 Poêle à bois MOAÏ référence 6142 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale 8 kW Rendement 77 %...
-
Page 3: Vue De Dessus De L'installation Du Poele
Poêle à bois MOAÏ référence 6142 44 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous. Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à... -
Page 4: Vue Éclatée
Poêle à bois MOAÏ référence 6142 44 Vue éclatée XD, le 07/01/2019 Page 4 sur 11... - Page 5 Poêle à bois MOAÏ référence 6142 44 Repère Désignation Référence Patin plastique AD200675 Vermiculite gauche AI206142A Vermiculite droite AI216142A Joint couvercle registre thermocorde Ø5, longueur 0.75 mètre AI303005 Joint sortie dessus thermocorde Ø5, longueur 0.60 mètre AI303005 Joint sortie arrière thermocorde Ø5, longueur 0.60 mètre AI303005 Joint thermocorde Ø5, longueur 2.20 mètre AI303005...
-
Page 6: Tres Important
Poêle à bois MOAÏ référence 6142 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. - Page 7 Poêle à bois MOAÏ référence 6142 44 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
-
Page 8: Installation Du Deflecteur Et Du Chenet
Poêle à bois MOAÏ référence 6142 44 INSTALLATION DU DEFLECTEUR ET DU CHENET A la livraison, le déflecteur et le chenet sont rangés dans un emballage en carton ; Avant la mise en service du poêle à bois, monter le déflecteur suivant le schéma ci-dessous et déposer le chenet sur les demi-grilles foyères. - Page 9 Poêle à bois MOAÏ référence 6142 44 RACCORDEMENT AIR Ce poêle a été conçu pour être installé dans les maisons types BBC. Il est entièrement étanche et grâce à un raccordement (buse Ø100), il permet de prendre l’air de combustion directement à l’extérieur sans le prélever dans la pièce. Il est compatible avec les solutions de ventilation de type VMC double flux et hygroréglable.
-
Page 10: Registre De Reglage D'allure
Poêle à bois MOAÏ référence 6142 44 REGISTRE DE REGLAGE D’ALLURE Situé derrière la porte du pied, ce registre est utilisé pour moduler l’allure de l’appareil : Position «Allumage » : Position « Puissance nominale » : Position maxi - Poignée en butée Position nominale Passage en «... - Page 11 Poêle à bois MOAÏ référence 6142 44 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 614244 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
