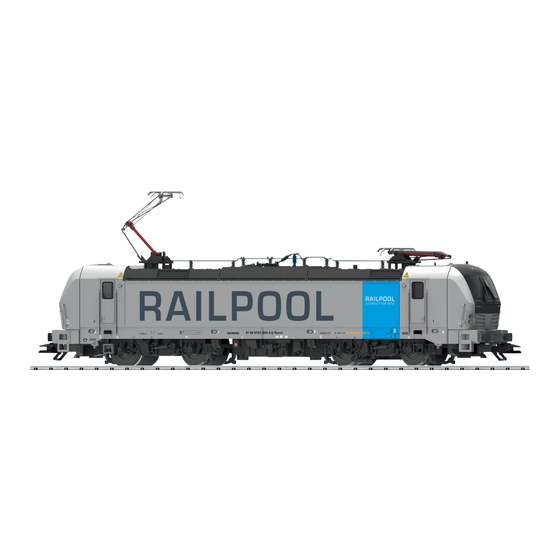

Modell der Elektrolokomotive BR 193
USA
22190

Publicité

loading

Manuels Connexes pour Trix 22190

Sommaire des Matières pour Trix 22190

  • Page 1 Modell der Elektrolokomotive BR 193 22190...
  • Page 3 Seite Sommaire : Page Inhaltsverzeichnis: Informationen zum Vorbild Informations concernant la locomotive réelle Remarques importantes sur la sécurité Sicherheitshinweise Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page Pagina Table of Contents:...
  • Page 4 Informationen zum Vorbild Information about the prototype Da die Lokfamilien „Eurosprinter“ und „Eurorunner“ nicht Since the locomotive families “Eurosprinter” and “Eurorun- mehr den neuesten Normen entsprachen, stellte Siemens ner” no longer correspond to the latest standards, Siemens auf der InnoTrans 2010 in Berlin als Weiterentwicklung die presented the locomotive platform “Vectron”...
  • Page 5 Informations concernant le modèle réel Informatie van het voorbeeld Les familles de locos „Eurosprinter“ et „Eurorunner“ ne Omdat de locomotiefgroepen “Eurosprinter” en “Eurorun- satisfaisant plus aux dernières normes en vigueur, Siemens ner” niet langer aan de nieuwste normen beantwoordden, présenta à l’InnoTrans 2010 à Berlin la plate-forme de locos stelde Siemens op de InnoTrans 2010 in Berlijn het locomo- «...
  • Page 6 Sicherheitshinweise • Der volle Funktionsumfang ist nur unter Trix Systems, DCC und unter mfx verfügbar. • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Eingebaute, fahrtrichtungsabhängige Stirnbeleuchtung. tem eingesetzt werden. Im Digitalbetrieb schaltbar. • Analog max. 15 Volt =, digital max. 22 Volt ~. • Befahrbarer Mindestradius 360 mm. • Die Lok darf nur aus einer Leistungsquelle versorgt werden. Multiprotokollbetrieb • Beachten Sie unbedingt die Sicherheitshinweise in der Analogbetrieb Bedienungsanleitung zu Ihrem Betriebssystem. Der Decoder kann auch auf analogen Anlagen oder Gleis- • Für den konventionellen Betrieb der Lok muss das An-...
  • Page 7 Hinweis: Beachten Sie, dass nicht alle Funktionen in allen mfx-Protokoll Digital-Protokollen möglich sind. Unter mfx und DCC können Adressierung einige Einstellungen von Funktionen, welche im Analog- • Keine Adresse erforderlich, jeder Decoder erhält eine Betrieb wirksam sein sollen, vorgenommen werden. einmalige und eindeutige Kennung (UID). Hinweise zum Digitalbetrieb • Der Decoder meldet sich an einer Central Station oder • Die genaue Vorgehensweise zum Einstellen der diversen Mobile Station mit seiner UID automatisch an.
  • Page 8 DCC-Protokoll Es wird empfohlen, die Programmierungen grundsätzlich auf dem Programmiergleis vorzunehmen. Adressierung Logische Funktionen • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: Anfahr-/Bremsverzögerung 1 – 127 (kurze Adresse, Traktionsadresse) • Die Beschleunigungs- und Bremszeit können getrennt 1 – 10239 (lange Adresse) von einander eingestellt werden. • Jede Adresse ist manuell programmierbar. • Die logische Funktionsabschaltung ABV kann über das • Kurze oder lange Adresse wird über die CVs ausgewählt.
  • Page 9 Spitzensignal Führerstand 2 aus Geräusch: Signalhorn hoch Spitzensignal Führerstand 1 aus Geräusch: Abkuppeln Geräusch: Ankuppeln Geräusch: Pressluft ablassen Geräusch: Lüfter Geräusch: Schaffnerpfiff Geräusch: Kompressor Geräusch: Kurzhorn hoch Trix Systems Geräusch: Kurzhorn tief Nur in Verbindung mit Spitzensignal / Zusammen geschaltet: Rangierlicht Doppel A.
  • Page 10 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)
  • Page 11 & DCC are recognized, well as transferred along with the product to others. the mfx digital protocol is taken on by the decoder. Individual • Please see your authorized Trix dealer for repairs or protocols can be deactivated with Parameter CV 50. spare parts.
  • Page 12 Notes on digital operation mfx Protocol • The operating instructions for your central unit will give Addresses you exact procedures for setting the different parame- • No address is required; each decoder is given a one- ters. time, unique identifier (UID). • The setting done at the factory does not permit operation • The decoder automatically registers itself on a Central with opposite polarity DC power in the braking block. Station or a Mobile Station with its UID. If you want this characteristic, you must do without • Name set at the factory: 193 802-6 Railp conventional DC power operation (CV 29/Bit 2 = 0).
  • Page 13 DCC Protocol We recommend that in general programming should be done on the programming track. Addresses Logic Functions • Possible addresses: short, long, and m.u. address • Address range: Acceleration / Braking Delay 1 – 127 (short address, m.u. address) • The acceleration and braking times can be set separately 1 – 10239 (long address) from each other.
  • Page 14 Sound effect: Letting off compressed air F11 Sound effect: Blower Sound effect: Conductor whistle Sound effect: Compressor Sound effect: High short horn Sound effect: Low short horn Trix Systems Only in conjunction with the headlights / Switched together: „Double A“ switching lights.
  • Page 15 Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 255 PoM Braking delay 0 - 255 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...
  • Page 16 Remarques importantes sur la sécurité • Elimination : www.maerklin.com/en/imprint.html • L’intégralité des fonctions est disponible uniquement en • La locomotive ne peut être utilisée qu‘avec le système exploitation Trix Systems, DCC et mfx. d‘exploitation indiqué. • Feux de signalisation s‘inversant selon le sens de mar- • Analogique max. 15 Volt =, digital max. 22 Volt ~. che; feux commutables en exploitation digital. • La locomotive ne peut pas être alimentée électriquement • Rayon minimal d’inscription en courbe 360 mm. par plus d‘une source de courant à la fois.
  • Page 17 protocoles mfx & DCC par exemple, le décodeur choisira Protocole mfx le protocole numérique mfx. Vous pouvez désactiver les Adressage différents protocoles via le paramètre CV 50. • Aucune adresse n’est nécessaire, le décodeur reçoit tou- Indication : remarquez que toutes les fonctions ne peuvent tefois une identification unique et non équivoque (UID). pas être actionnées dans tous les protocoles numériques.
  • Page 18 Protocole DCC • Toutes les fonctions peuvent être commutées en fonction du mappage des fonctions (voir le descriptif des CVs). Adressage • Pour toute information complémentaire, voir le tableau • Adresse possibles: Courtes, longues et adresses de traction des CVs, protocole DCC. • Catégorie d’adresse : Il est recommandé, de réaliser la programmation, fonda- 1 à 127 (adresses courtes, adresses de traction) mentalement, sur la voie de programmation.
  • Page 19 Bruitage : Attelage Bruitage : Vidange air sous pression Bruitage : Ventilateur Bruitage : Sifflet Contrôleur Bruitage : Compresseur Bruitage : Cor aigu Bruitage : Cor grave Trix Systems Uniquement en combinaison avec le fanal / Commutés simultanément : feux de manœuvre double A.
  • Page 20 Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 255 PoM Temporisation de freinage 0 - 255 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...
  • Page 21 DCC herkend, dan wordt het mfx signaal door de decoder overgenomen. De verschillende protocollen kunnen via de • Afdanken:www.maerklin.com/en/imprint.html parameter CV 50 gedeactiveerd worden. • De volledige toegang tot alle functies is alleen mogelijk Opmerking: let er op dat niet alle functies in alle digitaal- met Trix Systems, DCC of met mfx bedrijf.
  • Page 22 protocollen mogelijk zijn. Onder mfx of DCC kunnen enkele mfx-protocol instellingen, welke in analoogbedrijf werkzaam moeten zijn, Adressering ingesteld worden. • Een adres is niet nodig, elke decoder heeft een éénmalig Aanwijzingen voor digitale besturing en éénduidig kenmerk (UID). • Het op de juiste wijze instellen van de diverse parame- • De decoder meldt zich vanzelf aan bij het Central Station ters staat beschreven in de handleiding van uw digitale of Mobile Station met zijn UID.
  • Page 23 DCC-protocol Het is aan te bevelen om het programmeren alleen op het programmeerspoor uit te voeren. Adressering Fysieke functies • Mogelijke adressen: kort, lang en tractieadres • Adresbereik: Optrek en afremvertraging 1 – 127 (kort adres, tractieadres) • De optrek- en afremvertraging kunnen onafhankelijk van 1 – 10239 (lange adres) elkaar ingesteld worden. • Elk adres is handmatig programmeerbaar.
  • Page 24 Geluid: signaalhoorn hoog Frontsein cabine 1 uit Geluid: afkoppelen Geluid: aankoppelen Geluid: perslucht afblazen Geluid: ventilator Geluid: conducteurfluit Geluid: compressor Geluid: korte hoornstoot hoog Geluid: korte hoornstoot laag Trix Systems Alleen in combinatie met frontlicht / Tezamen geschakeld: rangeerlicht dubbel A.
  • Page 25 Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 255 PoM Afremvertraging 0 - 255 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
  • Page 28 Trix 66626...
  • Page 31 1 Stromabnehmer E116 071 Remarque : Certains éléments sont proposés uniquement 2 Trägerisolation E204 034 sans livrée ou dans une livrée différente. Les pièces ne figu- 3 Dachausrüstung E272 742 rant pas dans cette liste peuvent être réparées uniquement 4 Schraube E142 373 par le service de réparation Märklin.
  • Page 32 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 272155/1116/Sc1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
  • Page 33 Modell der Elektrolokomotive BR 193 22190...
  • Page 35 Página Sidan Indice de contenido: Innehållsförteckning: Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funcionamiento multiprotocolo Multiprotokollkörning Funciones posibles Kopplingsbara funktioner Parámetro/Registro Parameter/Register El mantenimiento Underhåll och reparation Recambios => Reservdelar => Pagina Side Indice del contenuto: Indholdsfortegnelse: Avvertenze per la sicurezza Vink om sikkerhed Avvertenze importanti Vigtige bemærkninger...
  • Page 36 Aviso de seguridad • Eliminación: www.maerklin.com/en/imprint.html • La plena funcionalidad de funciones está disponible sólo • La locomotora solamente debe funcionar en el sistema en Trix Systems, DCC y en mfx. que le corresponda. • Los faros frontales dependen del sentido de la marcha. • Analógicas máx. 15 voltios =, digitales máx. 22 voltios ~. En Digital se pueden encender y apagar. • La alimentación de la locomotora deberá realizarse • Radio mínimo describe 360 mm. desde una sola fuente de suminitro. • Observe necesariamente los avisos de seguridad indica- Funcionamiento multiprotocolo dos en las instrucciones correspondientes a su sistema Modo analógico...
  • Page 37 Nota: Tenga presente que no son posibles todas las Protocolo mfx funciones en todos los protocolos digitales. En mfx y DCC Direccionamiento pueden configurarse algunos parámetros de funciones que • No se requiere direccionamiento, recibiendo cada deco- deben tener efecto en el modo analógico. der una identificación universalmente única e inequívoca Informaciones para el funcionamiento digital (UID) • Deberá consultar el procedimiento exacto de confi- • El decoder se da de alta automáticamente en una guración de los diversos parámetros en el manual de Central Station o en una Mobile Station con su UID: instrucciones de la central multitren que desee utilizar. • Nombre de fabrica: 193 802-6 Railp • No es posible el funcionamiento con tensión de corriente Programación...
  • Page 38 Protocolo DCC • Para más información, véase Tabla de CVs para protocolo DCC. Direccionamiento Por norma, se recomienda realizar las programaciones en la • Direcciones posibles: dirección corta, dirección larga y vía de programación. dirección de tracción Funciones lógicas • Intervalo de direcciones: 1 – 127 (dirección corta, dirección de tracción) Retardo de aceleración/frenado 1 – 10239 (dirección larga) • Los tiempos de aceleración y de frenado se pueden • Cada dirección puede programarse manualmente. configurar por separado uno del otro. • La dirección corta o larga se selecciona mediante las CVs. • La desactivación lógica de la función de retardo de • Una dirección de tracción aplicada desactiva la direcci- aceleración/frenado se puede asignar a cualquier tecla ón estándar. de función mediante el mapeado de funciones. Programación • Las características pueden modificarse múltiples veces mediante las Variables de Configuración (CV).
  • Page 39 Funciones posibles Señal de cabeza / Luces de cola rojas Ruido: Tope contra tope ruido de explotación Ruido: Bocina de aviso, sonido grave F3 ABV, apagado Ruido: Desconectar chirrido de los frenos F5 Señal de cabeza cabina de conducción 2 apagada Ruido: Bocina de aviso, sonido agudo F7 Señal de cabeza cabina de conducción 1 apagada Ruido: Desacoplamiento Ruido: Enganche de coches Ruido: Purga del aire comprimido Ruido: Ventilador Ruido: Silbato de Revisor Ruido: Compresor Ruido: Trompa corta de agudos Trix Systems Sólo junto con señal de cabeza / Ruido: Trompa corta de graves Interconectados: luz de maniobra Doble A.
  • Page 40 Significado Valor DCC Preselección Códigos 1 - 127 PoM Velocidad mínima 0 - 255 PoM Arranque progresivo 0 - 255 PoM Frenado progresivo 0 - 255 PoM Velocidad máxima 0 - 255 Reset de fábrica/código de fabricante PoM Funciones F1 - F8 en el modo analógico 0 - 255 PoM Funciones F9 - F15 y luces en el modo analógico 0 - 255 Dirección ampliada (parte superior) CV 29, Bit 5 =1 Dirección ampliada (parte inferior) CV 29, Bit 5 =1 Dirección de tracción 0 - 255 PoM Funciones F1 - F8 en tracción 0 - 255 PoM Funciones F9 - F15 y luces en tracción 0 - 255 Bit 0: Inversión de polaridad de sentido de marcha 0 / 1...
  • Page 41 Avvertenze per la sicurezza • Smaltimento: www.maerklin.com/en/imprint.html • La completa dotazione di funzioni è disponibile soltanto • Tale locomotiva deve venire impiegata soltanto con un sotto Trix Systems, DCC e sotto mfx. sistema di esercizio prestabilito a questo scopo. • IIluminazione di testa incorporata, dipendente dalla dire- • Analogico max. 15 Volt =, digitale max. 22 Volt ~. zione di marcia. Commutabile nel funzionamento Digital. • La locomotiva non deve venire alimentata nello stesso • Raggio minimo percorribile 360 mm. tempo con più di una sorgente di potenza. • Vogliate prestare assolutamente attenzione alle avverten- Esercizio multi-protocollo ze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.
  • Page 42 Avvertenza: Prestate attenzione al fatto che non tutte le Protocollo mfx funzioni sono possibili in tutti i protocolli Digital. Sotto mfx e Indirizzamento DCC possono venire eseguite alcune impostazioni di funzio- • Nessun indirizzo necessario, ciascun Decoder riceve una ni, le quali saranno efficaci nell’esercizio analogico. sua identificazione irripetibile e univoca (UID). Istruzioni per la funzione digitale • Il Decoder si annuncia automaticamente ad una Central • L’esatto procedimento per l’impostazione dei differenti Station oppure Mobile Station con il suo UID. parametri siete pregati di ricavarlo dalle istruzioni di • Nome di fabrica: 193 802-6 Railp servizio della Vostra centrale per molti treni.
  • Page 43 Protocollo DCC • Tutte le funzioni possono venire commutate in modo rispondente alla mappatura delle funzioni (si veda la Indirizzamento descrizione delle CV). • Possibili indirizzi: brevi, lunghi e indirizzi per trazioni • Per ulteriori informazioni, si veda la tabella delle CV nel multiple protocollo DCC. • Campo degli indirizzi: È consigliabile intraprendere le programmazioni essenzial- 1 – 127 (indirizzi brevi, indirizzi per trazioni multiple) mente sul binario di programmazione. 1 – 10239 (indirizzi lunghi) Funzioni logiche • Ciascun indirizzo è programmabile manualmente. • L’indirizzo breve o lungo viene selezionato tramite le CV. Ritardo di avviamento/frenatura • Un indirizzo di unità di trazione utilizzato disattiva l’indiriz- • La durata di accelerazione e di frenatura possono venire zo standard.
  • Page 44 Rumore: Tromba di segnalazione grave F3 ABV, spente Rumore: Stridore dei freni escluso Segnale di testa cabina di guida 2 spento Rumore: Tromba di segnalazione acuta F7 Segnale di testa cabina di guida 1 spento Rumore: Sganciamento Rumore: Agganciamento Rumore: Scarico dell’aria compressa F11 Rumore: Ventilatori Rumore: Fischio di capotreno Rumore: Compressore Rumore: Cornetta acuta Rumore: Cornetta bassa Trix Systems Solo in abbinamento con segnale di testa / Commutati assieme: fanale di manovra a doppia A.
  • Page 45 Significato Valore DCC Di fabbrica Indirizzo 1 - 127 PoM Velocità minima 0 - 255 PoM Ritardo di avviamento 0 - 255 PoM Ritardo di frenatura 0 - 255 PoM Velocità massima 0 - 255 Ripristino di fabbrica/Identificazione di produzione PoM Funzioni F1 - F8 in esercizio analogico 0 - 255 PoM Funzioni F9 - F15 e luci in esercizio analogico 0 - 255 Indirizzo ampliato (parte superiore) CV 29, Bit 5 =1 Indirizzo ampliato (parte inferiore)
  • Page 46 Ennorm 60825-1. Digital-protokollen inordnas i fallande ordning som följer: Prioritet 1: mfx Viktig information Prioritet 2: DCC • Bruksanvisningen och förpackningen är en del av Prioritet 3: fx (DC) produkten och måste därför sparas och alltid medfölja Observera: Om två eller flera digital-protokoll används via produkten. spåret, så använder dekodern automatiskt det högvärdi- • Kontakta din Trix-handlare för reparationer eller reserv- gaste protokollet. Används t. ex. mfx & DCC, så kommer de- delar. kodern att använda mfx-digital-protokollet. Enstaka protokoll • Garantivillkor framgår av bifogade garantibevis. kan avaktiveras med hjälp av CV 50. • Hantering som avfall: www.maerklin.com/en/imprint.html Observera: Tänk på att inte alla funktioner kan användas/ • Fullständigt funktionsomfång erhålls endast vid använd- aktiveras i alla digital-protokoll. Med mfx och DCC kan vissa ning av Trix Systems, DCC eller mfx. funktionsinställningar göras för att funktionerna ska vara...
  • Page 47 Anvisningar för digital drift mfx-protokoll • Detaljerade anvisningar för att ställa in olika parametrar Adressering finns i bruksanvisningen till Er digitala flertågs-körkon- • Ingen adress behövs, varje dekoder har en helt egen och troll. entydig adress (UID). • Vid DCC-drift kan man inte köra med tvåpolig likspänning • Dekodern anmäler sej automatiskt till Central Station och på ett bromsavsnitt. Önskar man ändå genomföra en Mobile Station via sin UID. sådan körning, så måste man förlita sig på konventionell • Namn fran tillverkaren: 193 802-6 Railp likströmsdrift (CV 29/Bit 2 = 0). Programmering • Egenskaperna kan programmeras via Central Stations pekskärm och även till vissa delar med Mobile Station. • Så kan även alla konfigurations-variabler (CV) läsas in och programmeras.
  • Page 48 DCC-protokoll Vi rekommenderar att endast genomföra programmeringar på programmerings-spåret. Adressering Logiska funktioner • Möjliga adresser: Korta, långa och multippelkopplings- adresser Accelerations-/bromsfördröjning • Adressområde: • Accelerations- och inbromsningstider kan ställas in 1 – 127 (korta adresser, multippelkopplings-adresser) separat. 1 – 10239 (långa adresser) • Den logiska funktionsavstängningen ABV kan via • Varje enskild adress kan programmeras manuellt. funktionsmappning bli tilldelad och styras från önskad • Korta eller långa adresser väljs via CVn. funktionsknapp. • En vald multippelkopplingsadress avaktiverar standard- adresserna. Programmering • Egenskaperna kan ändras flera gånger via konfigura- tions-variablerna (CV).
  • Page 49 Kopplingsbara funktioner Frontstrålkastare / Slutljus rött Ljud: Buffert mot buffert Trafikljud Ljud: Signalhorn lågt ABV, från Ljud: Bromsgnissel, från Frontstrålkastare Förarhytt 2 släckta Ljud: Signalhorn högt Frontstrålkastare Förarhytt 1 släckta Ljud: Avkoppling Ljud: Påkoppling Ljud: Tryckluft-utsläpp Ljud: Fläktar Ljud: Konduktörvissla Ljud: Kompressor Ljud: Korthorn högt Trix Systems Ljud: Korthorn lågt Endast tillsammans med frontstrålkastare / Sammankopplade: Rangerljus, sk.“Doppel A“, vitt ljus åt båda håll.
  • Page 50 Betydelse Värde DCC Fabr.inst. Adress 1 - 127 PoM Minimihastighet 0 - 255 PoM Accelerationsfördröjning 0 - 255 PoM Bromsfördröjning 0 - 255 PoM Maxfart 0 - 255 Återställning till fabrikens/tillverkarens ursprungsinställningar PoM Funktion F1 – F8 vid analog drift 0 - 255 PoM Funktion F9 – F15 samt loklyktor vid analogdrift 0 - 255 Utvidgad adress (övre del) CV 29, Bit 5 =1 Utvidgad adress (undre del) CV 29, Bit 5 =1 Multippelkopplingsadresser 0 - 255 PoM Funktion F1 –...
  • Page 51 Digital-protokollen med flest muligheder er den højest ran- • De indbyggede lysdioder svarer til laserklasse 1 i henhold gerende digital-protokol. Digital-protokollernes rækkefølge til normen EN 60825-1. er med faldende værdi følgende: Prioritet 1: mfx Vigtige bemærkninger Prioritet 2: DCC • Betjeningsvejledning og emballage hører til produktet og Prioritet 3: DC skal derfor gemmes og medfølge, hvis produktet gives Bemærk: Hvis der genkendes to eller flere digitalproto- videre til andre. koller på skinnen, overtager dekoderen automatisk den • Angående reparationer eller reservedele bedes De digitalprotokol med den højeste værdi; hvis mfx & DCC f. eks. henvende Dem til Deres Trix-forhandler. genkendes, overtager dekoderen mfx-digitalprotokollen. • Garanti ifølge vedlagte garantibevis. Enkelte protokoller kan deaktiveres via parameter CV 50. • Bortskafning: www.maerklin.com/en/imprint.html Bemærk: Vær opmærksom på, at ikke alle funktioner er • Det komplette funktionsomfang er kun til rådighed under mulige i alle digital-protokoller. Ved mfx og DCC kan der Trix Systems, DCC og under mfx. foretages nogle indstillinger af funktioner, som skal have effekt ved analogdrift.
  • Page 52 Henvisninger til digitaldrift mfx-protokol • Den nøjagtige fremgangsmåde til indstilling af de forskel- Adressering lige parametre findes i betjeningsvejledningen til Deres • Ingen adresse påkrævet, hver dekoder tildeles en unik og flertogs-central. entydig identitet (UID). • Det er ved DCC-drift ikke muligt at anvende drift med • Dekoderen tilmelder sig automatisk en central station modpolet jævnspænding i bremseafsnittet. Hvis denne eller mobile station med sin UID. egenskab ønskes, må der gives afkald på den konventio- • Navn ab fabrik: 193 802-6 Railp nelle jævnstrømsdrift (CV 29/Bit 2 = 0). Programmering • Egenskaberne kan programmeres via central stations grafiske overflade hhv. til dels også med mobile station. • Alle configuration variable (CV) kan aflæses og program- meres gentagne gange. • Programmeringen kan enten ske på hoved- eller pro- grammeringssporet. • Defaultindstillingerne (fabriksindstillinger) kan genindstilles. • Funktionsmapping: Funktioner kan ved hjælp af central station 60212 (begrænset) og med central station 60213/60214/60215/60216/60226 tilordnes vilkårlige funkti- onstaster (Se hjælp til central station).
  • Page 53 DCC-protokol Logiske funktioner Adressering Opstart-/bremseforsinkelse • Mulige adresser: Korte, lange og traktionsadresse • Accelerations- og bremsetiden kan indstilles uafhængigt af hinanden. • Adresseområde: 1 – 127 (kort adresse, traktionsadresse) • Den logiske funktionsafbrydning ABV kan indstilles på en 1 – 10239 (lang adresse) vilkårlig knap via funktionsmapping. • Hver adresse kan programmeres manuelt. • Kort eller lang adresse vælges via CV‘erne. • En anvendt traktionsadresse deaktiverer standard-adres- sen. Programmering • Egenskaberne kan ændres gentagne gange via configu- ration variablerne (CV). • CV-nummeret og CV-værdierne indgives direkte. • CV’erne kan læses og programmeres gentage gange (programmering på programmeringssporet). • CVerne kan programmeres efter ønske. PoM (Program- mering på hovedskinnen) er kun mulig for den markerede CV i CT-tabellen. PoM skal understøttes af centralen (se apparatets betjeningsvejledning).
  • Page 54 Styrbare funktioner Frontsignal / Slutlys rødt Lyd: Buffer mod buffer Driftslyd Lyd: Signalhorn dyb ABV, fra Lyd: Pipende bremser fra Frontsignal, førerstand 2 slukket Lyd: Signalhorn høj Frontsignal, førerstand 1 slukket Lyd: Afkobling Lyd: Sammenkobling Lyd: Slippe trykluft du Lyd: Blæser Lyd: Billetkontrollørfløjt Lyd: Kompressor Lyd: Kort horn høj Lyd: Kort horn dyb Trix Systems Kun i forbindelse med spidssignal / Tilsluttet sammen: Rangeringslys dobbelt A.
  • Page 55 Betydning Værdi DCC Fra fabrikken Adresse 1 - 127 PoM Mindstehastighed 0 - 255 PoM Kørselsforsinkelse 0 - 255 PoM Bremseforsinkelse 0 - 255 PoM Maksimalhastighed 0 - 255 Fabriksnulstilling/Producentmærke PoM Funktionerne F1 - F8 i analogdrift 0 - 255 PoM Funktionerne F9 - F15 og lys i analogdrift 0 - 255 Udvidet adresse (Øverste del) CV 29, Bit 5 =1 Udvidet adresse (Nederste del) CV 29, Bit 5 =1 Traktionsadresse 0 - 255 PoM Funktionerne F1 - F8 ved traktion 0 - 255 PoM Funktionerne F9 - F15 og lys ved traktion 0 - 255...
  • Page 58 Trix 66626...
  • Page 60 Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC com- pliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liability. If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 272159/1116/Sc1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
