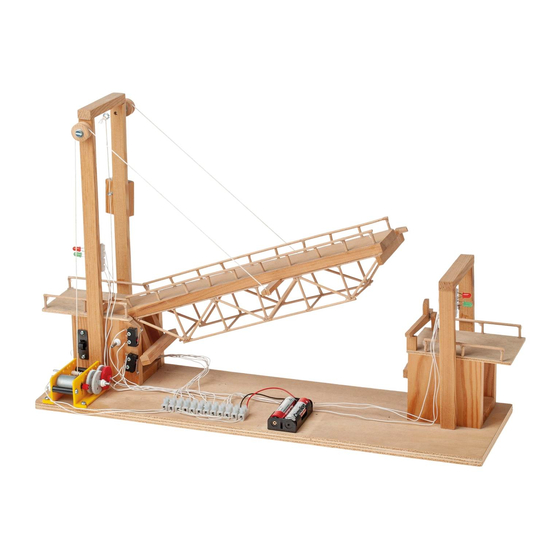

Construction d'un pont levant avec mécanisme d'engrenage et signaux lumineux
F105456#1
1 0 5 . 4 5 6
P o n t
REMARQUE
Une fois terminées, les maquettes de construction
d'OPITEC ne sauraient être considérées comme des
jouets au sens commercial du terme. Ce sont, en fait,
des moyens didactiques propres à accompagner un
travail pédagogique. Ce kit de construction ne doit
être construit et utilisé par les enfants et les jeunes
adolescents QUE sous la direction et la surveillance
d'adultes expérimentés. Ne convient pas aux enfants
de moins de 36 mois. Risque d'étouffement!
l e v a n t
1
Publicité
Manuels Connexes pour Opitec 105.456
Sommaire des Matières pour Opitec 105.456
- Page 1 Construction d’un pont levant avec mécanisme d’engrenage et signaux lumineux REMARQUE Une fois terminées, les maquettes de construction d'OPITEC ne sauraient être considérées comme des jouets au sens commercial du terme. Ce sont, en fait, des moyens didactiques propres à accompagner un travail pédagogique.
- Page 2 1. Généralités Domaine d’application - Explication des plans et schéma des connexions - Construction d’un pont - Montage du mécanisme - Système électronique (diodes lumineuses et résistances) - Système électrique (connecteur multiple, interrupteur, moteur, ...) - Mécanique (rouleau à corde, barrière, contrepoids) Outillage nécessaire (non contenu dans le kit) - Triangle géométrique - Scie droite ou crénelée...
- Page 3 Analyse portant sur: - le fonctionnement - la durabilité - la fiabilité - la précision - la satisfaction des usagers - le coût - l’esthétique - etc. Objectif Construction d’un pont levant mécanique avec signaux lumineux et barrière. Construction d’un modèle pour la compréhension des structures de base, de la mécanique et du système élec- trique.
- Page 4 2. 2. Matériaux Designación Características Forma Nr. dénomination quant. dimensions utilisation illustr. Tablero de fibra 500 x 150 x 10 mm 10 x 140 x 495 mm Plaque en contreplaqué de madera Plateau de base 2 Latte en bois 10 x 50 x 300 mm Tablero de fibra 2 de 1 2x 10 x 50 x 100...
- Page 5 2. Matériaux Designación Características Forma Nr. dénomination quant. dimensions utilisation illustr. Módulo 0,5 Piñón dentado 19 Petite roue dentée module 0,5/10 dents pignon 10 dientes Regleta de 12 pastillas 20 Bornes dominos 12 racc. liaison électr. conexiones Ø 2,6 mm Diodo LED Rojo.
- Page 6 3. Construction Avant de se lancer dans la construction, il est judicieux de consulter tout d’abord les plans généraux du pont sur les illustrations 27 et 28 ainsi que le schéma électrique des connexions de l’illustration 26 . Ces plans peuvent vous être utiles à...
- Page 7 3.1.4 Sciez le pont-levant (4) de 350 mm x 50 x 10 mm à une extrémité en retrait, à droite et à gauche de 25 mm, et sur une longueur d’env. 55 mm (voir ill. 3) 3.1.5 Collez les deux morceaux déjà percés de 50 x 50 x 10 mm sur l’extrémité rétrécie du pont-levant (voir ill. 3). 350,0mm 55,0mm Ill.: 3...
- Page 8 3.1.7 Aux deux extrémités des lattes de 115 x 10 x 5 mm (point.3.1.6), effectuez une entaille de 1 mm de large et de 5 mm de profondeur, ainsi que cela est représenté à l’illustration 5. Cette latte sera utilisée comme ancrage à une des extrémités du cordon de levage et du contrepoids. 3.1.8 Dans l’un des éléments 15 x 10 x 5 mm (point 3.1.6), on va réaliser la pièce représentée à...
- Page 9 3.1.10 Maintenant, assemblez la charpente de la partie médiane du pont (plateau avec tablier du pont), en utilisant les baguettes en bois (9) et les gabarits (échelle 1 : 1 / illustration 29). Construisez tout d’abord un côté puis l’autre. Commencez par coller un côté à gauche et à droite sous cha- que côté...
- Page 10 3.2.2 Collez les deux grandes pièces de 80 x 75 x 10 mm ayant le trou de 3 mm à l’une des pièces résultant du point 3.1.1 de 75 x 50 x 10 mm (voir illustration 10). Procédez de la même façon avec les deux pièces de 80 x 75 x 10 mm (sans perforation) et l’élément 75 x 50 x 10 mm.
- Page 11 3.2.5 Dans la plaque de contreplaqué (250x70x5 mm) découpez les pièces suivantes (fig. 13): 1 pièce 110 x 70 x 5mm 1 pièce 60 x 70 x 5mm 2 pièces 10 x 45 x 5mm 150 mm Ill.: 13 100 mm 50 mm 3.2.6 Collez les éléments résultant de 3.2.5 aux endroits indiqués sur la figure 16.
- Page 12 3.2.10 Perforez selon dessin 17, les lattes 310 x 15 x 10 mm et la latte 300 x 15 x 10 mm résultant de 3.2.9. Les trous se situent à la partie supérieure de l’arche du pont (qui sera monté au point 3.2.11). Dans ces trous seront introduites les vis M4 x 30 mm (28) qui formeront l’axe pour le déroulement du cordon.
- Page 13 3.2.12 Fixez les deux roues à gorge (7) avec les vis M4 (28), ajoutez quatre rondelles M4 (30) et quatre écrous M4 (29), comme indiqué à l’ill.19. Ill.: 19 3.2.13 Fixez le commutateur coulissant (25) avec les vis 2,2 x 6,5 mm (38) dans la découpe et les deux commuta- teurs terminaux (24) avec quatre vis 2 x 12 mm (37) à...
- Page 14 3.3 Construction de la barrière 3.3.1 Dessinez la forme de la barrière sur la latte 90 x 10 x 5 mm obtenue à la suite de la phase 3.1.7, découpez avec la scie à chantourner (v. fig. 20). Nettoyer les arêtes et perforer ensuite un trou de 3mm de diamètre. Ill.: 20 3.3.2 Arrondissez la pièce 20 x10 x5 mm selon fig.
- Page 15 3.4. Construction de l’engrenage avec le moteur électrique 1. Equerre de montage (14) 2. Vis cylindrique M3x 35 mm (31) 3. Rouleaux (15) 4. Ecrou M3 (33) 5. Moteur électrique 1,5 - 4,5 V (17) 6. Axe métallique (13) 7. Pivot p. moteur, module 0,5 (19) 8.
- Page 16 3.4.4 Calcul du rapport de transformation (multiplicateur) La différence de rotation qui se produit de la première roue à la dernière s’appelle le « rapport de transfor- mation ». Si l’on désigne par N1 le nombre de tours effectués par la roue initiale avec le nombre de tours effectués par la roue terminale N2, on obtient un rapport de transformation (i): i = ---- Z1 et Z1’...
- Page 17 Résultat: Notre engrenage (figure 24) est un engrenage démultiplicateur par lequel on réduit les nombre des rotations de la roue terminale tout en augmentant sa puissance! Le rapport de transmission (surmultiplié) est le suivant: Z2 x Z4 x Z6 x Z8 50 x 50 x 50 x 50 iT = ------------------------ = ----------------------- = ----- = 625 : 1 Z1 x Z3 x Z5 x Z7...
- Page 18 3.6 Installation électrique Le raccordement des câbles (27) au moteur, au commutateur à coulisse (25) et au commutateur en fin de course (24) se fait par le biais de raccords plats (26). Les câbles concernés sont soudés. Il est recommandé d’étamer les extrémités des câbles reliés aux bornes, cela afin d’obtenir un bon contact. Le schéma 26 présente les raccordements électriques.
- Page 19 4. Fonctionnement Placez les piles (elles ne font pas partie du kit) dans le casier que vous reliez au clip pour piles (40). Lorsque le pont est en position horizontale, les ampoules (LED) vertes des deux côtés s’allument, pendant que le moteur reste immobile. Si l’on enclenche le commutateur coulissant, le moteur tourne et le cordon s’enroule autour de son axe.
