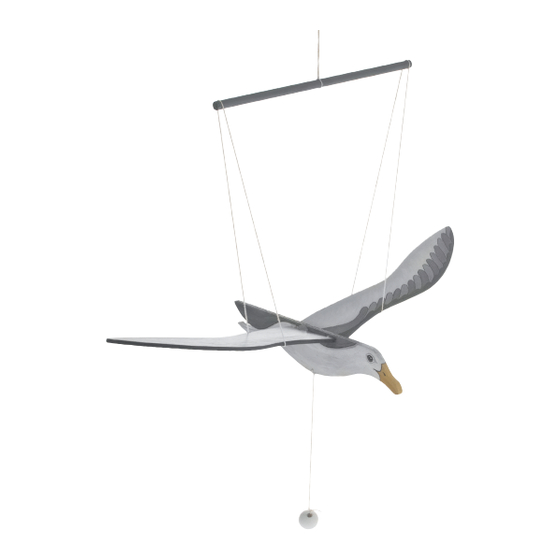

M o b i l e M o u e t t e o u P é l i c a n

Outils nécessaires:

Crayon, règle

Scie à chantourner ou scie à découper

Lime d'atelier

Papier émeri

Foret ø2 mm

Ruban adhésif

Cutter

Poinçon

Peintures, pinceau

Liste des matériaux:

Cntreplaqué

Contreplaqué

Baguette

Cordon perlé

Boule en bois

F113093#1

113.093

Quantité:

Dimensions (mm)

300x80x8 Plaque de fond Corps Mouette/Pélican

300x180x5 Plaque de fond Ailes Mouette/Pélican

300x10/280x10 Suspension Mouette/Pélican

Une fois terminées, les maquettes de construction

d'OPITEC ne sauraient être considérées comme des

jouets au sens commercial du terme. Ce sont, en fait,

des moyens didactiques propres à accompagner un

travail pédagogique. Ce kit de construction ne doit

être construit et utilisé par les enfants et les jeunes

adolescents QUE sous la direction et la surveillance

d'adultes expérimentés. Ne convient pas aux enfants

de moins de 36 mois. Risque d'étouffement!

Description

ø1 Assemblage des différentes pièces

ø25 Boule en bois

REMARQUE

N° de pce

Page 1 Outils nécessaires: REMARQUE Une fois terminées, les maquettes de construction Crayon, règle d'OPITEC ne sauraient être considérées comme des Scie à chantourner ou scie à découper jouets au sens commercial du terme. Ce sont, en fait, Lime d'atelier des moyens didactiques propres à accompagner un Papier émeri...
Page 2 Instructions de montage 1. Choisir le motif et reporter le pochoir du corps de l'animal (pages 5/6) sur le contreplaqué (1)! Sur le contreplaqué (2), reporter le pochoir adéquat de l'aile (pages 5/7) selon le plan de coupe (page 3). Avec un pointeau, marquer tous les trous (corps+ailes) et percer un trou de 2 mm de diamètre à...
Page 3 Instructions de montage 4. Selon les dimensions indiquées, mesurer le milieu sur la baguette et le marquer. Egalement, de chaque côté en retrait d'env. 5 mm faire une marque. Fendiller les endroits ainsi marqués avec un cutter. 5. Couper un bout d'env. 500 mm de long dans le cordon perlé (4) et, comme illustré, le nouer solidement au point médian de la baguette (3).
Page 4 F113093#1...
Page 5 Instructions de montage Pochoir Mouette E 1:1 Faire les encoches après l'équilibrage! F113093#1...
Page 6 Pochoir Pélican E 1:1 Faire ces en- coches après l'équilibrage! F113093#1...
