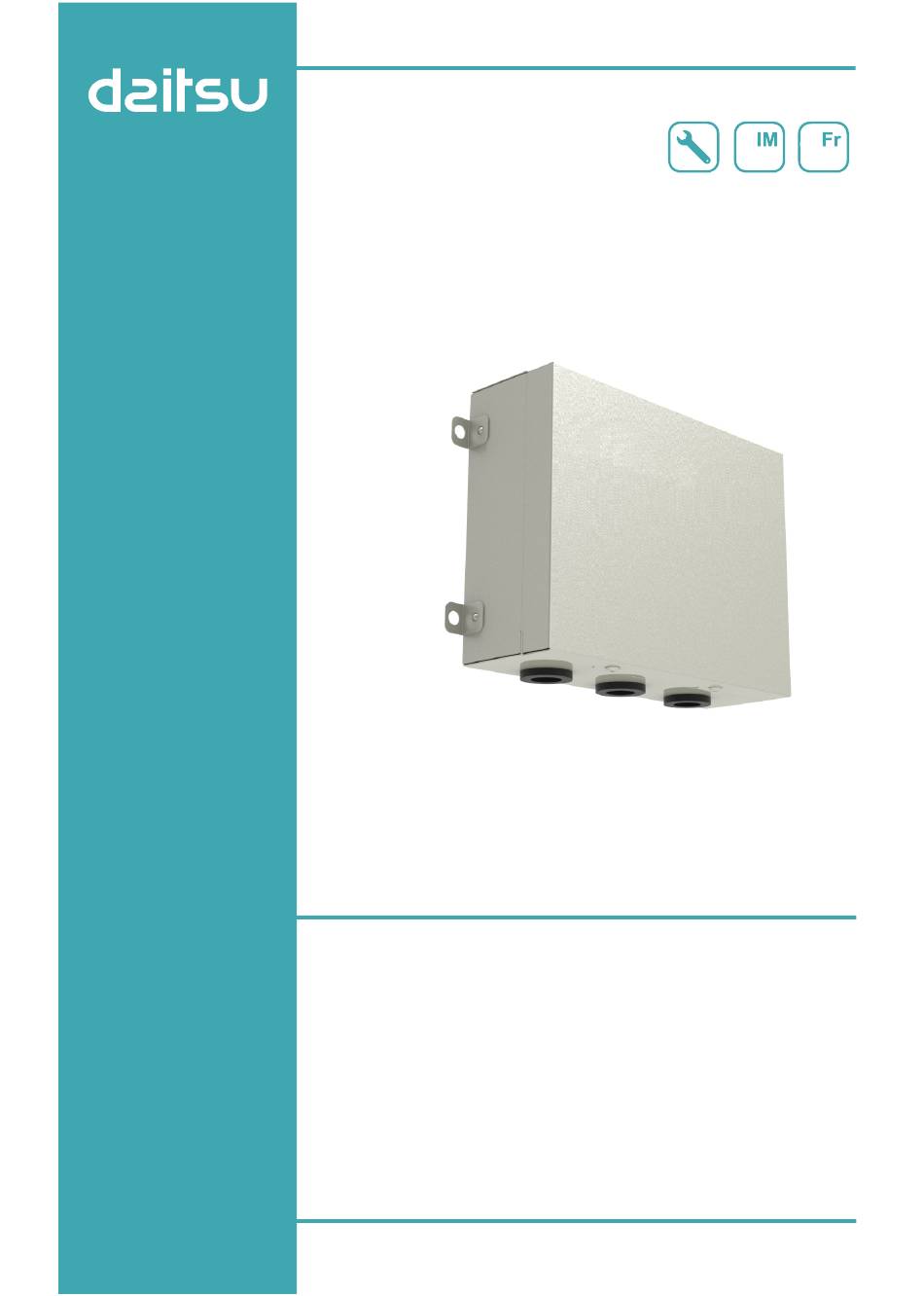

- Page 1 MANUEL D´INSTALLATION ET DE MAINTENANCE Serie ATLAS R32 Édition 03/21 Models ACCD_MK1...
- Page 2 Avis à l’utilisateur Merci d’avoir choisi les produits Daitsu. Veuillez lire attentivement ce mode d’emploi avant de poser et d’utiliser le produit, afin de le maîtriser et de l’utiliser correctement. Afin de vous guider dans la pose et l’utilisation correctes de notre produit et obtenir les effets d’utilisation recherchés, veuillez respecter les instructions...
- Page 3 (9) Daitsu décline toute responsabilité quant aux blessures, préjudices ou dégâts aux équipements découlant d’une pose ou d’une mise en service incorrecte, d’un entretien inutile, ou non conformes aux prescriptions et réglementations nationales, ainsi qu’aux normes et exigences industrielles...
- Page 4 Table des matières 1 Consignes de sécurité (À respecter impérativement) ..1 2 Présentation du produit ............4 2.1 Schéma ..................4 2.2 Présentation du port du produit ..........4 2.3 Mise en place du produit ............. 5 2.4 Pièces standards ................ 6 3 Pose ..................
- Page 5 Kit U-match 1 Consignes de sécurité (À respecter impérativement) AVERTISSEMENT SPÉCIAL : (1) Assurez-vous de respecter les réglementations nationales en matière de gaz. (2) Ne le percez et ne le brûlez pas. (3) L'appareil doit être conservé dans une salle exempte de sources d'inflamma- tion fonctionnant en continu (par exemple : des flammes nues, un appareil au gaz ou un chauffage électrique en fonctionnement).
- Page 6 Kit U-match INTERDIT ! Le climatiseur doit être raccordé à la terre afin d’éviter toute électrocution. Ne branchez pas le câble de terre aux canalisations de gaz ou d'eau, à un paraton- nerre ou à une ligne téléphonique. L'appareil doit être conservé dans une salle exempte de flammes nues (par exemple, issue d’un appareil au gaz) ou de sources d’inflammation (par exemple une résistance électrique) en continu.
- Page 7 Kit U-match AVERTISSEMENT ! (11) Le climatiseur ne peut être nettoyé qu’une fois hors tension et débranché de l’alimentation, sinon il existe un risque d’électrocution. (12) Le climatiseur n’est pas prévu pour être nettoyé ou entretenu par des enfants sans supervision. (13) N’utilisez pas le climatiseur avec les mains mouillées.

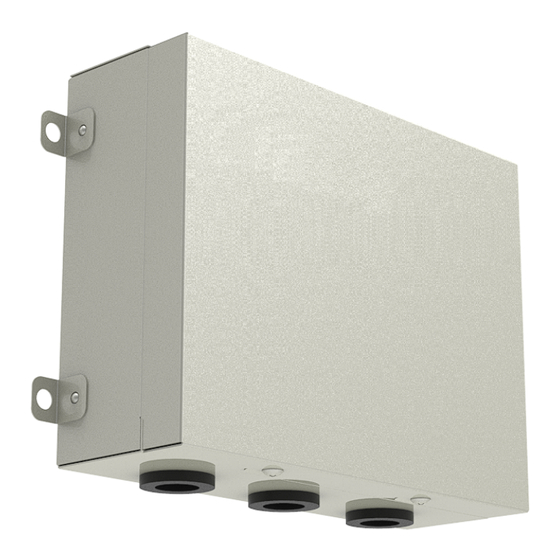

- Page 8 Kit U-match 2 Présentation du produit 2.1 Schéma Carter extérieur Carte-mère Serre-câble Joint du câble Panneau avant 2.2 Présentation du port du produit...
- Page 9 Kit U-match Affichage Affichage N° du panneau Introduction N° du panneau Introduction principal principal Interface de commu- LED de communica- INDOOR1 nication de l’UI1 tion de l’UI1 Interface de commu- INDOOR2 LED d’alimentation nication de l’UI2 Interface de commu- LED de communica- INDOOR3 nication de l’UI3 tion de l’UE...
- Page 10 Kit U-match (4) Ne le placez pas avec le contact sec. Les fonctions de la surveillance à distance, de la commande centralisée et du panneau Smart Eye sont indisponibles. (5) Lors de l’utilisation de ce produit, la commande à gâchette ne peut être connectée qu’à...
- Page 11 Kit U-match 3.1.2 Choix du tuyau de raccordement Tuyau de raccord Valeur autorisée Longueur maximale du tuyau L1+L2+L3+a+b+c+d Identique à l’unité extérieure de raccordement Longueur minimale du tuyau L1+L2+L3+a+b+c+d Identique à l’unité extérieure de raccordement Différence de hauteur du tuyau Identique à...
- Page 12 Kit U-match 3.1.3 Choix du branchement (1) Le diamètre du tuyau de branchement de l’UE doit dépendre de l’UE. (2) Le diamètre du tuyau de branchement de l’UI doit dépendre de l’UI. (3) Le choix du branchement parmi les UI doit dépendre de la puissance des UI. (4) Choix du tuyau de branchement de deux unités intérieures.
- Page 13 Kit U-match 3.1.4 Choix des dimensions des tuyaux Le choix des dimensions des tuyaux doivent dépendre de la puissance en amont et en aval : (1) Le tuyau entre l’UE et le branchement doit correspondre au diamètre du tuyau de l’UE. (2) Le tuyau entre le branchement de l’UI et cette dernière doit correspondre au diamètre du tuyau de l’UI.
- Page 14 Kit U-match 3.2 Pose de l’unité 3.2.1 Schémas de pose Schéma de pose d’une application double Câble de communication GUM/A-S Tuyau de réfrigérant Schéma de pose d’une application triple Câble de communication GUM/A-S Tuyau de réfrigérant...
- Page 15 Kit U-match Schéma de pose d’une double application double Câble de communication GUM/A-S Tuyau de réfrigérant 3.2.2 Dimensions de l’unité AVERTISSEMENT ! Posez le produit dans des emplacements pouvant supporter au moins 5 fois le poids du produit. Si l’emplacement de pose n’est pas suffisamment résistant, le produit risque de tomber et de provoquer des blessures.
- Page 16 Kit U-match 3.2.3 Schéma de l’espace et de l’emplacement de pose Unité : mm Plancher 3.2.4 Fixation des pièces de commande (1) Posez les pièces de commande sur la surface. (2) Ouvrez le couvercle des pièces de commande. (3) Posez le câble électrique : reportez-vous au contenu du chapitre précédent. (4) Posez un écrou de vis.
- Page 17 Kit U-match 1) Collecteur en Y. Sortie 1 Vers le tuyau Collecteur en Y de raccordement Fourni ou l'unité intérieure Entrée Unité extérieure Fourni Sortie 2 2) Le collecteur possède plusieurs sections de tuyau de différentes dimen- sions afin de faciliter le raccordement avec de nombreux tuyaux en cuivre. Utilisez un coupe-tuyau pour couper la section de tuyau dans le milieu avec différentes tailles.
- Page 18 Kit U-match 6) La longueur d’un tuyau droit entre le branchement du collecteur et l’UI ne peut pas être supérieure à 800 mm. Unité : mm 3.2.6 Fixation du collecteur (1) Il doit y avoir trois points de fixation pour la pose horizontale du collecteur en Y. Point de fixation 1 : 100 mm sur le collecteur d’entrée principal à...
- Page 19 Kit U-match 3.3 Installation électrique 3.3.1 Exigences et remarques relatives à l’installation électrique AVERTISSEMENT : L’installation électrique du climatiseur doit respecter les exigences suivantes : L’installation électrique doit être réalisée par des professionnels, conformément aux lois et réglementations locales et aux instructions de ce manuel. Ne rallon- gez jamais le câble d'alimentation.
- Page 20 Kit U-match longueur et les bornes des câbles d’alimentation. Si vous souhaitez remplacer les câbles d’alimentation, contactez un service après-vente local de Daitsu. Les bornes de câblage doivent être raccordées fermement au bornier. Tout rac- cordement lâche est interdit. Une fois l’installation électrique terminée, veuillez utiliser des serre-câbles pour assurer le câble d’alimentation, le câble de connexion des unités intérieure et...
- Page 21 Kit U-match Les spécifications du disjoncteur reposent sur des conditions de travail à une température de 40 °C. Si les conditions de travail changent, veuillez ajuster les spécifications en fonction des normes nationales. Utilisez 2 sections de câbles de communication de 0,75 mm² entre les unités intérieure et extérieure.
- Page 22 Kit U-match 4) Placez la gaine de la cosse ronde. Utilisez un tournevis pour remplacer et serrer la vis du bornier (comme indiqué ci-dessous). Unité : mm A Câble solide B Câble toronné Borne sans soudure Couche isolante Visser avec une rondelle spéciale Cosse ronde Bornier Câble...
- Page 23 Kit U-match AVERTISSEMENT ! Veuillez utiliser des serre-câbles pour assurer les couvercles extérieurs des câbles de connexion. (Les isolants doivent être serrés de manière sûre, sinon il existe un risque de fuite électrique). Le câble de terre doit être raccordé. (4) Câblage électrique de l’UI, de l’UE et de la carte mère KIT.
- Page 24 Kit U-match (5) Câblage électrique du boîtier. AVERTISSEMENT ! Les câbles haute et basse tension doivent passer à travers différents anneaux en caoutchouc du couvercle du boîtier électrique. N’enveloppez pas le câble de connexion et le câble de communication de la commande filaire ensemble et ne les placez pas côte à...
- Page 25 Kit U-match 3.4 Contrôle après la pose Éléments de contrôle après la pose Situations possibles issues Éléments de contrôle d’une poste incorrecte Le corps principal est-il posé L'unité pourrait chuter, vibrer ou émettre de manière sûre ? du bruit. La tension est-elle cohérente L'unité...
- Page 26 Kit U-match REMARQUES : Si vous utilisez la télécommande pour mettre l’unité hors tension puis la re- mettre sous tension immédiatement, le compresseur tardera 3 min à redémar- rer. Même si vous appuyez sur la touche « ON/OFF » de la télécommande, il ne démarrera pas immédiatement.
- Page 27 En cas d’anomalies (par exemple, mauvaise odeur), arrêtez l’unité immédiate- ment et coupez le courant. Ensuite, veuillez contacter le service-après vente de Daitsu agréé. Si l’unité continue à fonctionner dans des situations anormales, elle risque d’être endommagée et de provoquer une électrocution ou un incendie.
- Page 28 Kit U-match Code N° Erreur d'erreur Erreur du ventilateur DC. Protection de perte de synchronisation de plaque de puissance. Protection Pfc. Défaillance au démarrage. Protection de séquence de phase du compresseur. Protection d’alimentation. UI et UE non compatibles. (Le nombre d’unités intérieures ne correspond pas au code KIT.) Erreur de commutation de vanne 4 voies.
- Page 29 Kit U-match REMARQUES : Lorsque l’unité est raccordée à la commande filaire, le code d’erreur apparaît à l’écran. Lorsque l’unité est branchée à la commande filaire et affiche « N+le code précé- dent », cela signifie que l’UI raccordée à la colonne de communication N sur la carte mère affichera ce code d’erreur.
- Page 30 Ne lavez pas le climatiseur avec de l’eau, il existe un risque d’incendie ou d’élec- trocution. Si vous souhaitez remplacer l’ensemble, vous pouvez obtenir l’accessoire au- près du bureau ou distributeur Daitsu le plus proche. 5.4 Service après-vente En cas de problèmes de qualité ou autres lors de l'achat du climatiseur,...
- Page 31 Eurofred S.A. Marqués de Sentmenat 97 08029 Barcelona www.eurofred.es...
