Manuel d'Instruction
Séparateur Vidéo VGA 2-Ports - 300 MHz
ST122LE
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com

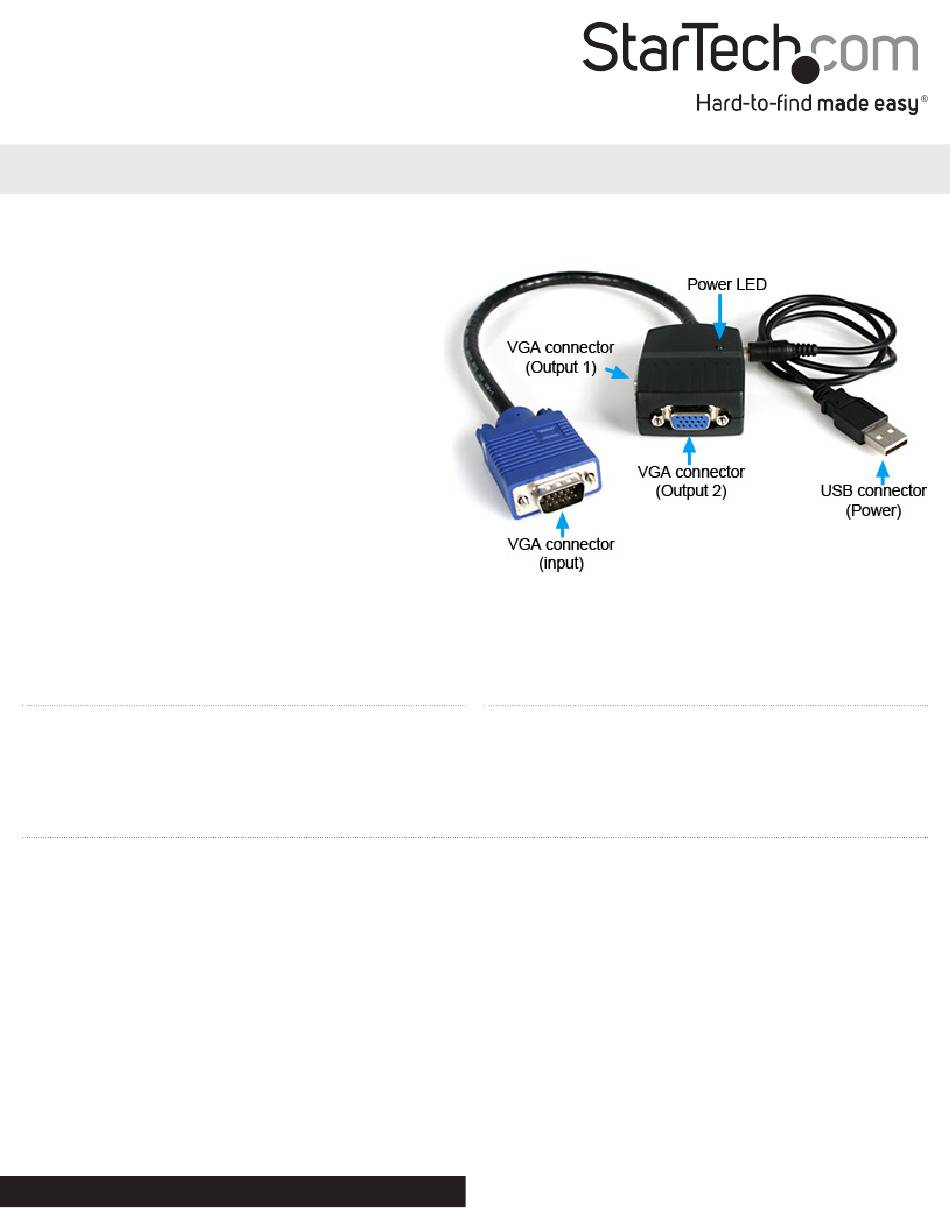

Ce Séparateur Vidéo VGA 2-Ports permet à un ordinateur d'afficher
la vidéo VGA sur deux écrans simultanément.
Parfait pour les salles de classe, salons ou tout autre environnement
nécessitant une transmission vidéo de haute qualité sur plusieurs
moniteurs, le séparateur VGA ST122LE supporte les affichages
avec une bande passante allant jusqu'à 300 MHz et une résolution
allant jusqu'à 2048x1536. De plus, pour simplifier le placement
de vos écrans VGA, le séparateur comporte un circuit élévateur
intégré vous permettant de localiser les moniteurs VGA jusqu'à une
distance de 200 mètres de votre système, et peut être alimenté via
une connexion USB sur l'ordinateur hôte, éliminant la nécessité de
trouver une prise de courant disponible.
Contenu de l'Emballage
• 1 x Séparateur vidéo
• 1 x Câble adaptateur secteur USB – DC
• 1 x Manuel d'Instruction
Installation
NOTE : Avant de connecter le séparateur à l'ordinateur et l'affichage source, vous devez vous assurer que l'espace de travail est configuré
pour exiger une longueur minimum de câble entre l'ordinateur et le répartiteur, et entre le répartiteur et les périphériques d'affichage.
La résolution maximale que vous pourrez utiliser pour votre application dépend de la qualité et de la longueur du câble, ainsi que du
nombre de périphériques causant des interférences à proximité. Vous pourriez ne pas être en mesure d'utiliser la résolution maximale à
des distances plus longues. Pour la meilleure performance possible, gardez une longueur de câble de 1,8m entre l'ordinateur source et le
séparateur (1,8 m).
1. Éteignez l'ordinateur hôte et les affichages qui seront connectés.
2. Branchez le connecteur Video In (Entrée Vidéo) du répartiteur sur le port Video Out (Sortie Vidéo) de l'ordinateur hôte.
3. En utilisant un câble de distribution mâle-mâle haute qualité VGA HD-15 (numéro de pièce StarTech.com MXT101MMHQ), connectez une
extrémité du câble à l'un des ports Video Out sur le répartiteur. Connectez l'extrémité opposée à l'entrée VGA de l'écran. Répétez cette
procédure pour le périphérique d'affichage restant.
4. Connectez l'extrémité de l'adaptateur secteur (fourni) au port d'alimentation du répartiteur vidéo. Connectez l'autre extrémité à un port
USB disponible sur l'ordinateur hôte.
Une fois que vous avez complété les étapes ci-dessus, vous pouvez allumer les périphériques d'affichage et l'ordinateur hôte. Chaque écran
affichera désormais l'image de l'ordinateur source.
Pour les informations les plus récentes, veuillez visiter www.startech.com
Configuration Requise
• Périphérique source vidéo compatible VGA (ex : ordinateur,
portable, etc.) avec un port USB disponible
• Périphériques d'affichage compatibles VGA (ex : moniteur,
projecteur, TV, etc.)
*Le produit actuel peut varier de la photos
Révision du Manuel: 10/31/2011
