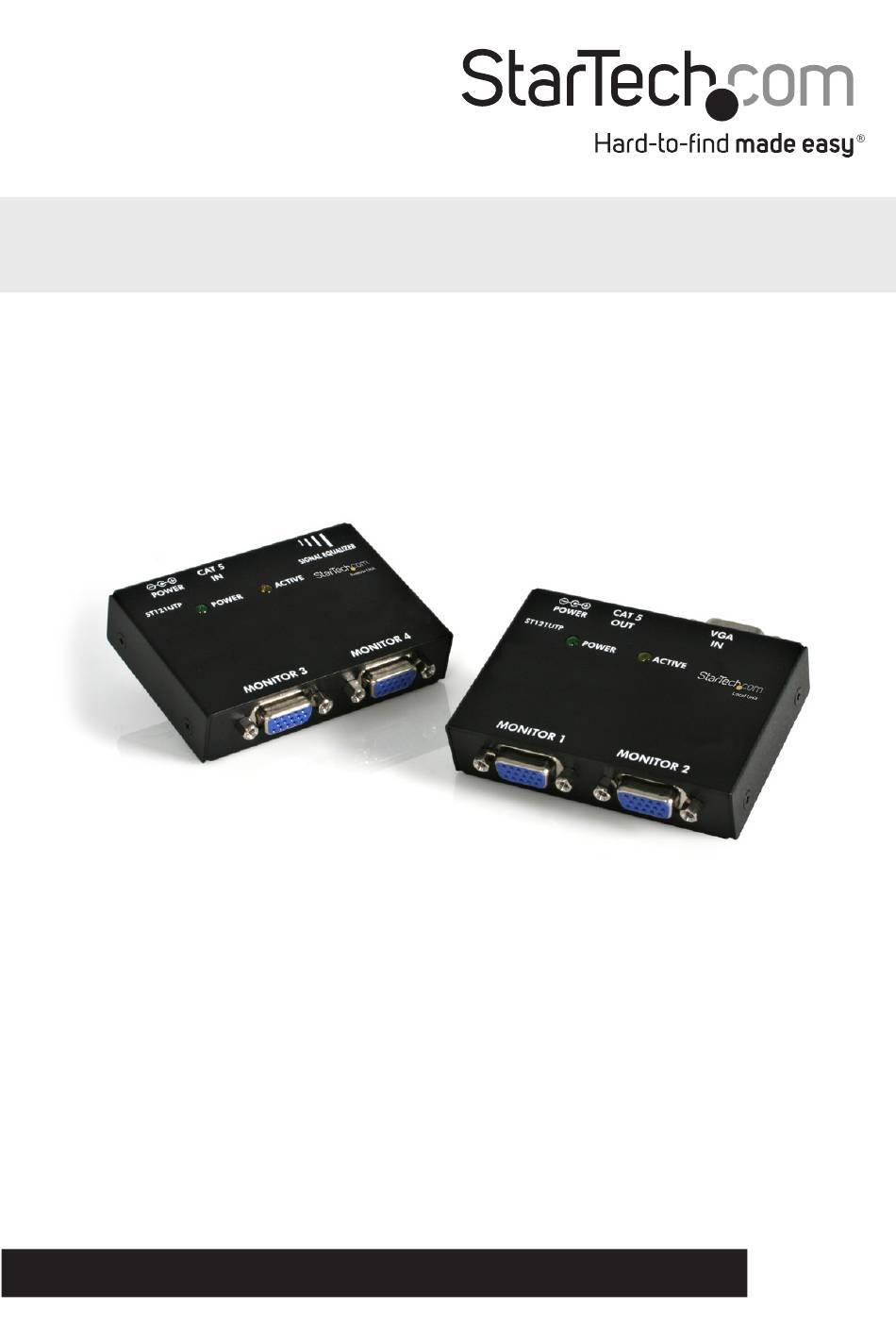

Prolongateur Vidéo
ST121UTP / ST121UTPGB / ST121UTPEU
*Le produit actuel peut varier de la photos
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
For the most up-to-date information, please visit: www.startech.com
Manual Revision: 06/23/2011
Publicité
Table des Matières
Manuels Connexes pour StarTech ST121UTP
Sommaire des Matières pour StarTech ST121UTP
- Page 1 DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com For the most up-to-date information, please visit: www.startech.com Manual Revision: 06/23/2011...
-
Page 2: Déclaration De Conformité Fcc
Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel... -
Page 3: Table Des Matières
Remote Unit ..............................3 Préparation du Site ...........................4 Installation du Dispositif Local ......................4 Installation du Dispositif Distant ......................5 Complètement de l’installation......................5 Dépannage................................6 Connecteur Broches RJ-45.........................7 Specifications ..............................8 Produits Accessoires de StarTech.com ....................9 Support Technique ............................10 Informations sur la Garantie........................10 Instruction Manual... -
Page 4: Introduction
Introduction Nous vous remercions d’avoir acheté un prolongateur vidéo VGA de StarTech.com. Ce produit vous permet d’étendre la portée d’une source VGA (généralement un ordinateur) jusqu’à 500 pieds (150 mètres) en utilisant un câblage Ethernet de norme industrielle. Vous pouvez avoir deux écrans à la fois à l’emplacement local et distant en ayant peu ou pas de perte de qualité... -
Page 5: Contenu De L'emballage
Avez vous besoin de câbles ? Visitez www.startech.com pour trouver ce dont vous avez besoin et le nom d’un revendeur StarTech.com. NOTEZ : La longueur totale de câble entre les dispositifs local et distant ne doit pas excéder 500 pieds (150 mètres), en incluant les câbles droits (si utilisés). Le câblage de catégorie 5e et 6 sont compatibles avec ce produit et peuvent améliorer la performance. -
Page 6: Local Unit
Local Unit RJ45 Power output VGA input Connector (male) VGA output (female) Remote Unit Signal Equalizer switch RJ45 input Power Connector VGA output (female) Instruction Manual... -
Page 7: Préparation Du Site
Préparation du Site Avant d’installer ce produit, vous devez préparer votre site. 1. Déterminez l’emplacement de l’ordinateur local et installez l’ordinateur. 2. Déterminez l’emplacement des écrans distants et installez les de manière appropriée. 3. Si vous utilisez du câblage de surface, assurez vous d’avoir assez de câblage Ethernet non blindé... -
Page 8: Installation Du Dispositif Distant
Installation du Dispositif Distant 1. Connectez le Dispositif Distant au câble Ethernet reliant le Dispositif Local en utilisant le port titré Cat5 IN. 2. Connectez le câble de données de l’/des écran/s au coté opposé du Dispositif Distant dans les ports marqués par un symbole du moniteur (voir ci-dessus). Vous pouvez choisir de connecter un ou deux moniteur(s) au Dispositif Distant à... -
Page 9: Dépannage
être abordées dans la plupart des situations. Si vous continuez d’éprouver des difficultés après avoir essayer les solutions de cette section, veuillez contacter le support technique de StarTech.com en utilisant une des méthodes de la page 8. Problème: Les écrans distants sont noirs ou affichent un message “aucun signal/no signal”. -
Page 10: Connecteur Broches Rj-45
Connecteur Broches RJ-45 Color de Alambre Función Blanc / Orange Orange Blanc / Vert Bleu Blanc / Bleu Vert Blanc / Marron Marron Instruction Manual... -
Page 11: Specifications
Specifications 1024 x 768 (à la longueur maximale de câble Ethernet) Résolution Maximale La résolution maximale actuelle varie en fonction de la longueur du câble Ethernet Portée Maximale 500 pieds (150 mètres) Direct Non Blindé Paire Torsadée (UTP) Type de Câblage Ethernet Cat. -
Page 12: Produits Accessoires De Startech.com
Produits Accessoires de StarTech.com Contactez votre revendeur local StarTech.com ou visitez www.startech.com pour des câbles ou d’autres accessoires qui vous permettront d’obtenir les meilleures performances pour votre nouveau produit. Câble Droit sans crochet Catégorie 5e (350 MHz) UTP bleu 25pi RJ45PATCH25 Câble Droit sans crochet Catégorie 5e (350 MHz) UTP bleu 35pi... -
Page 13: Support Technique
Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié... - Page 14 StarTech.com a développé depuis 1985 des solutions faciles, fournissant des solutions de haute qualité à une diversité de clients TI et A/V qui englobe de nombreux canaux, y compris le gouvernement, l’éducation et les installations industrielles pour n’en nommer que quelques-uns. Nous offrons un choix inégalé...
