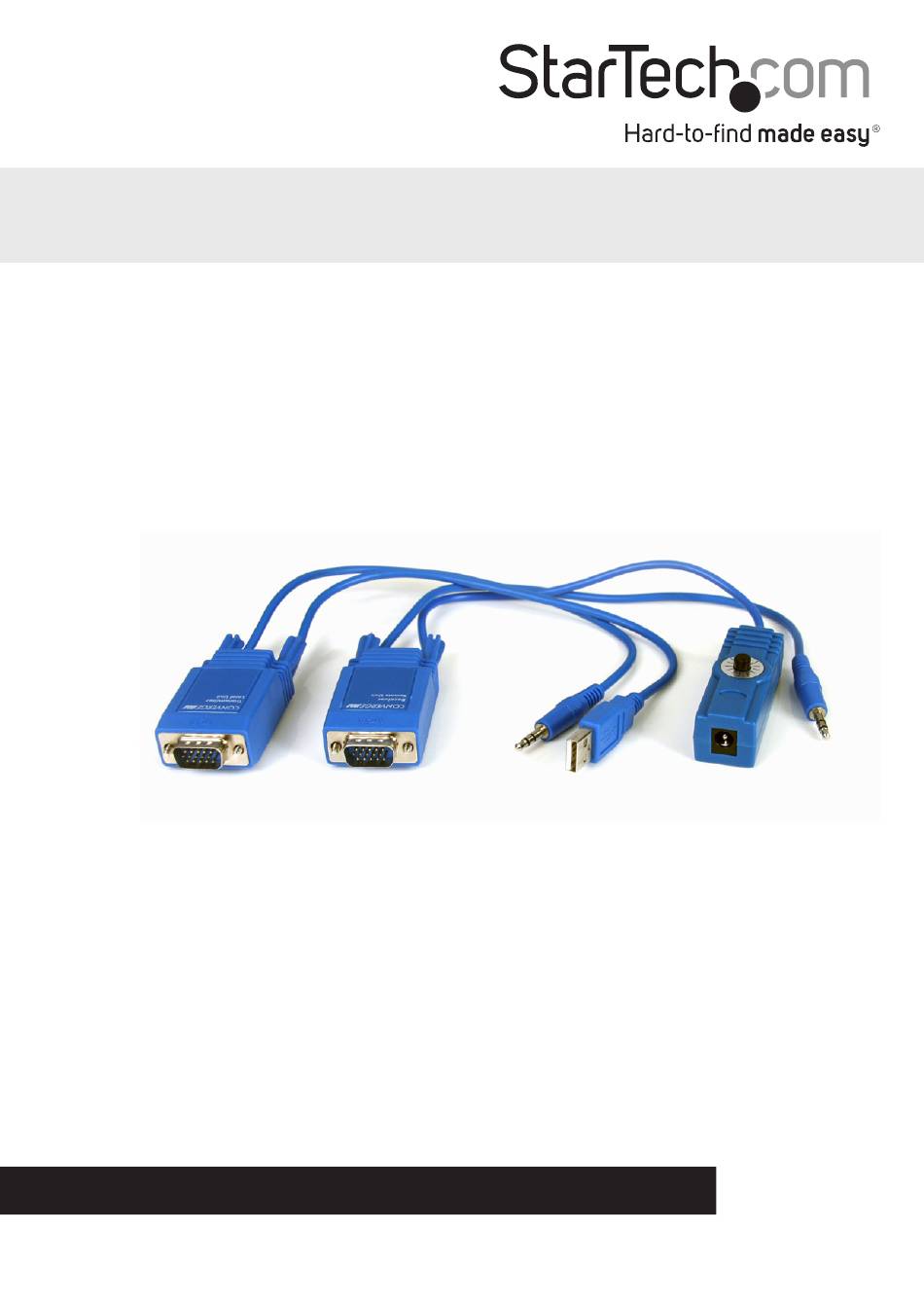

Prolongateur Vidéo Mini VGA et Audio par Cat5
ST121UTPMINI
*Le produit actuel peut varier de la photos
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Révision du Manuel: 10/27/2011
Publicité
Manuels Connexes pour StarTech ST121UTPMINI
Sommaire des Matières pour StarTech ST121UTPMINI
- Page 1 FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com Pour les informations les plus récentes, veuillez visiter www.startech.com Révision du Manuel: 10/27/2011...
- Page 2 Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la...
- Page 3 Table des Matières Introduction ....................1 Contenu de l’Emballage ......................... 1 Unité Transmetteur ........................... 2 Unité Récepteur ............................2 Installation ....................3 Unité Transmetteur ........................... 3 Unité Récepteur ............................3 Câble Cat5 UTP ............................4 Schéma de Câblage ................4 Terminaison T568B ........................... 4 Spécifications ..................5 Support Technique.................6 Informations sur la Garantie ..............6...
- Page 4 UTP CAT5e 4 paires standard, utilisant des connecteurs RJ45 et supportant des distances de transmission allant jusqu’à 90m. ST121UTPMINI est une solution prête à l’emploi comprenant à la fois le transmetteur local et le récepteur distant. Le récepteur est assez compact pour être caché derrière l’affichage dans des espaces réduits et convient à...
- Page 5 Unité Transmetteur Connecteur VGA DE-15 Mini-jack Audio 3.5mm Connecteur USB Unité Récepteur Rotateur d’ajustement EQ Connecteur Alimentation Connecteur VGA DE-15 Mini-jack Audio 3.5mm Manuel d’Instruction...
- Page 6 NOTE : Si l’écran dispose d’une entrée VGA rendant difficile le fait de rattacher directement l’Unité Récepteur, utilisez un câble d’extension VGA de longueur appropriée (ID StarTech.com : MXT101HQ3). 2. Si vous utilisez l’audio, branchez le câble audio 3,5 mm à l’entrée audio du périphérique d’affichage, ou séparez récepteur audio/système haut-parleurs.
- Page 7 2. Le câble UTP ne doit pas passer par tout équipement de réseau, tels que les routeurs, commutateurs, hubs, etc. 3. Rattachez une extrémité du câble CAT5 au transmetteur du ST121UTPMINI et l’autre extrémité au récepteur. Les LED Liaison RJ45 des deux unités doivent s’allumer pour indiquer que la connexion est détectée.
- Page 8 Spécifications Signal Vidéo VGA (RGBHV) 1 x VGA DE-15 mâle 1 x mini-jack 3.5mm mâle Connecteurs (Local) 1 x USB type A mâle 1 x RJ45 Ethernet femelle 1 x VGA DE-15 mâle 1 x mini-jack 3.5mm mâle Connecteurs (Distant) 1 x RJ45 Ethernet femelle 1 x Alimentation DC Statuts Alimentation et Vidéo...
