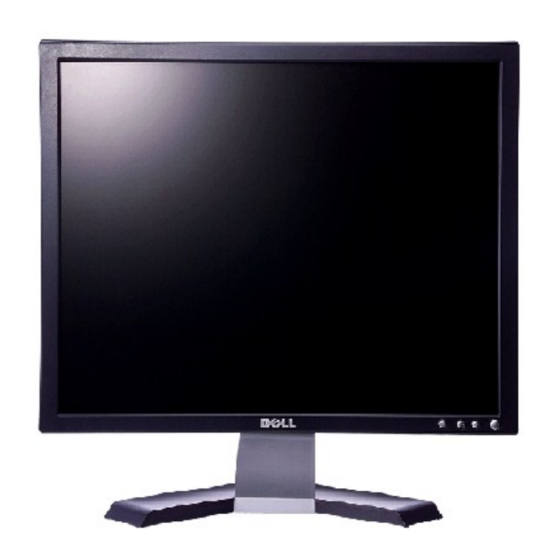

Guide de l'utilisateur pour moniteur couleur à écran plat Dell™ E178FP
A propos de votre moniteur
Vue avant
Vue Arrière
Vue de côté
Vue de dessus
Spécifications Moniteur
Entretien de Votre Ecran
Utilisation du support réglable de votre moniteur
Attachement du trépied
Organisation de vos câbles
Utilisation du pivot
Retrait du piedestal
Utilisation des menus affichés a l'écran (« OSD »)
Connexion de votre moniteur
Utilisation des boutons du panneau avant
Utilisation du menu affiché a l'écran (OSD)
Utilisation de la barre de son Dell™ (Optionnelle)
Remarque, Avertissement et Danger
A travers ce guide, certains textes peuvent etre accompagnés d'une icône et imprimés en caracteres gras ou italiques. Ces textes sont des remarques, des
avertissements et des dangers, qui sont utilisés comme suit :
REMARQUE :  Une REMARQUE indique une information importante qui vous aide a mieux utiliser votre ordinateur.
AVERTISSEMENT: Un AVERTISSEMENT  indique soit un risque de dommage matériel, soit un risque de perte de données, et vous explique comment
éviter le probleme.
DANGER : Un DANGER indique un risque de sinistre matériel ou corporel .
Certains avertissements peuvent s'afficher dans un format différent, sans etre accompagnés d'une icône. Dans de tels cas, la présentation spécifique de
l'avertissement est imposée par l'autorité de régulation.
Les informations de ce document peuvent etre modifiées sans préavis.
© 2007-2008 Dell Inc. Tous droits réservés.
Toute reproduction par quelque moyen que ce soit sans permission écrite de Dell Computer Corporation est strictement interdite.
Les marques commerciales utilisées dans ce texte : Dell, le logo DELL, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp, et Dell OpenManage sont
des marques déposées de Dell Inc. ; Microsoft et Windows sont des marques déposées de Microsoft Corporation. ENERGY STAR est une marque déposée de l'Agence pour la
Protection de l'Environnement Nord-Américaine. En tant que partenaire ENERGY STAR, Dell Computer Corporation a déterminé que ce produit est conforme aux directives ENERGY
STAR en matiere d'efficacité énergétique.
D'autres marques déposées ou noms commerciaux peuvent etre utilisés dans ce document pour indiquer soit le nom des sociétés les ayant déposés soit le nom de leurs
produits. Dell Computer Corporation décline tout intéret patrimonial a l'égard des marques et noms commerciaux autres que les siens.
Février 2008    Rev. A02
Problemes spécifiques au produit
Dépannage spécifique du moniteur
Problemes Courants
Problemes Spécifiques au Produit
Annexes
Informations d'Identification FCC (U.S.Aseulement)
MISE EN GARDE: Consignes de Sécurité
Contacter Dell
