Installation et mise en marche
38
5.5 Utilisation d'une plaque de contre-pression
personnalisée
•
La plaque de contre-pression (B) surface d'impression doit être de
silicone avec une dureté de 60...65° Shore A et une épaisseur de
4 mm. Les résultats meilleurs sont atteints pendant qu'on
vulcanise le silicone à une plaque d'aluminium ou d'acier avec
une épaisseur de 4 mm et ensuite du dresser à plein (valeur Ra »
3,2mm).
•
La plaque de contre-pression (B) doit être installée parallèlement
au mouvement linéaire de l'unité d'impression et la ligne focale de
la tête d'impression (A). Écarts de parallélisme à la ligne focale et
cavités dans la plaque de contre-pression de quelques 1/100 mm
peuvent causer une qualité d'impression plus faible.
•
La plaque de contre-pression (B) doit être installée avec une
distance de 1...2,5 mm entre la tête d'impression (A) et la partie
supérieure de plaque de contre-pression
REMARQUE!
Une distance de 2 mm est recommandée.
•
Par rapport à la longueur d'impression, à la protection de la tête
d'impression (A) la plaque de contre-pression (B) doit être plus
long de 5 mm dans le circuit d'aller et le circuit retour.
•
Par rapport à la largeur de la tête d'impression (A), à la protection
de la tête d'impression (A) la plaque de contre-pression (B) doit
être plus large au moins de 5 mm sur les deux côtés. Autrement,
des bords de la plaque de contre-pression peuvent causer des
dommages à la tête d'impression.

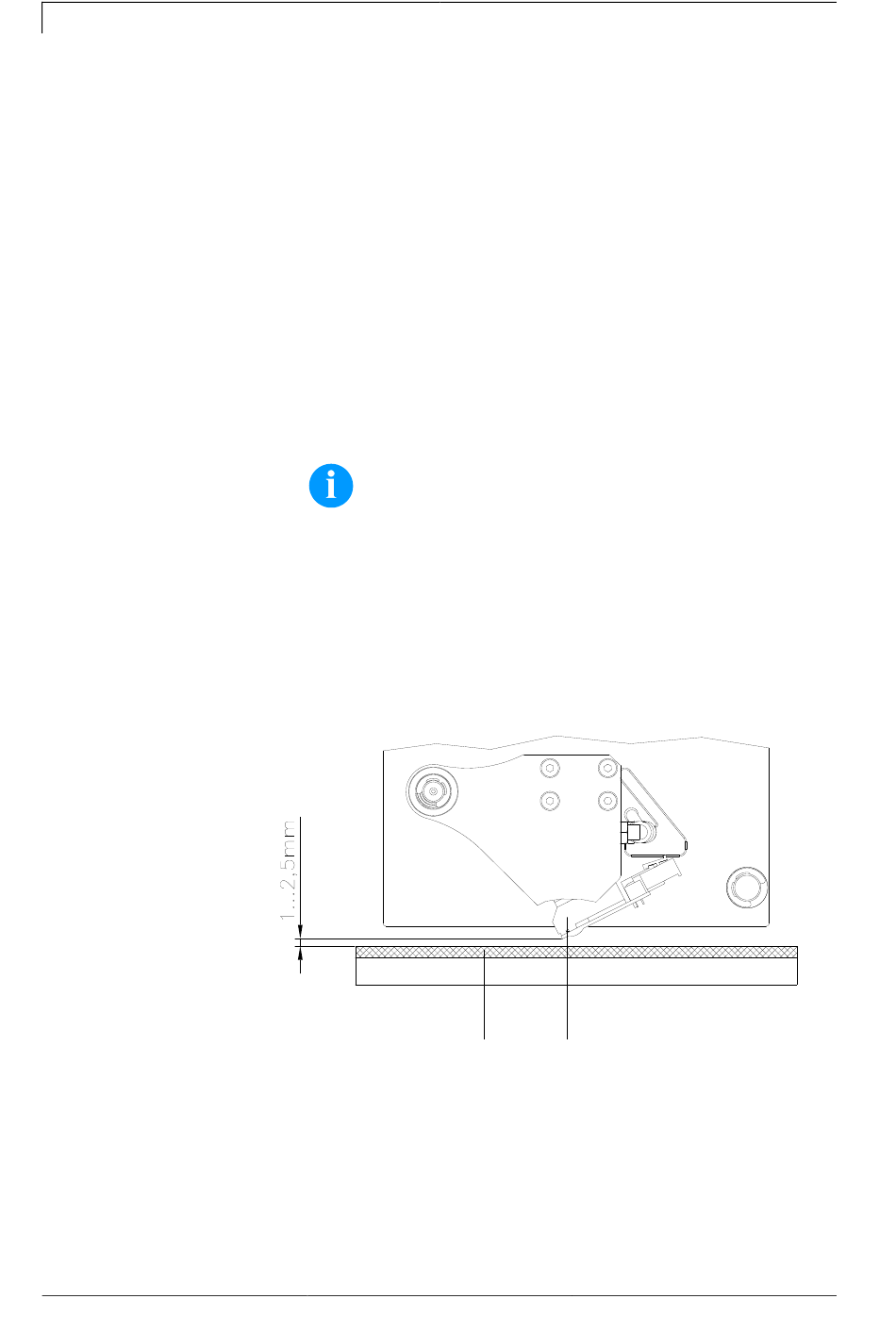

Figure 14
Manuel d'utilisation
B A
DPM IV
03.21
